Paso 1: planificación
El dibujo muestra la forma general del stand. Es no a escala y perdón por las manos temblorosas. Las dimensiones importantes son:
- un - ligeramente más estrecho (sobre 2-3 cm. o 1 pulg.) de la tableta 's menor dimensión.
- b - un poco más alto (unos 5 cm o 2 pulgadas) que la dimensión más larga de la tableta.
- d es 1-2 mm. mayor que c.
- f debe ser 1-2 mm. más ancha que el grosor de la tableta.
Las líneas discontinuas indican lugares de curva. La longitud del en forma de T "travesaño" y la ubicación de la abertura rectangular por encima de ella determinará el ángulo de soporte; Fui con el objetivo de 65-70 º.

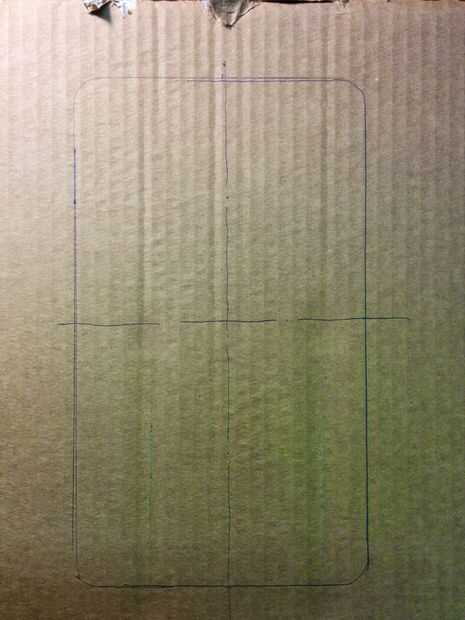

Comenzar con la búsqueda de un adecuado trozo de cartón. Cubierta de una caja de zapatos a mi me funciono, pero podría ser cualquier cosa lo suficientemente robusta. Dibujar un esquema de la tableta para establecer las dimensiones de la base. Dibujar los ejes horizontales y verticales de la forma de tableta para simplificar el diseño. Dimensiones no tienen que ser muy precisos, por lo que la regla es opcional.

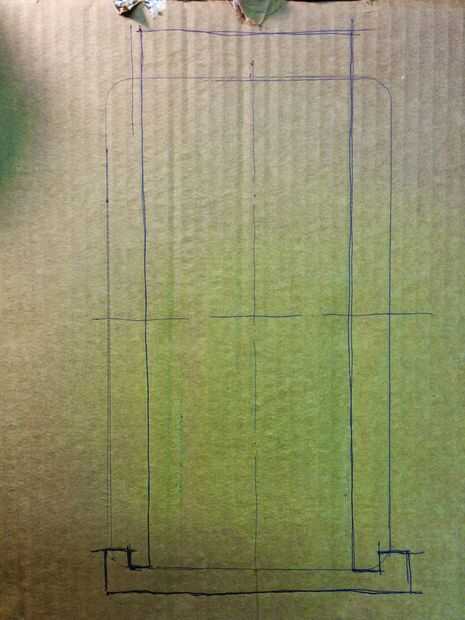

Dibujar el contorno del soporte, utilizando las dimensiones un f explicado como guía. Una vez más, no tienes que ser muy precisos.
Trazar las líneas de plegado: uno aproximadamente en el centro (puede usar el eje horizontal) y otra de 1 cm. (1/2 pulg.) de la parte superior.
