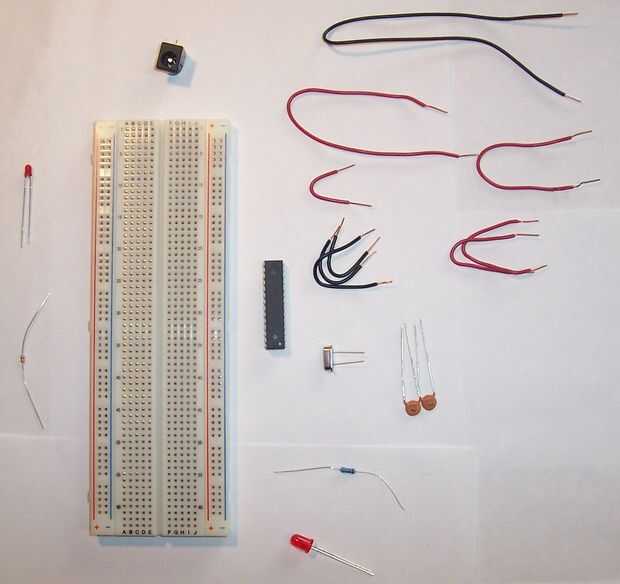

Paso 1: Piezas necesarias
#1 - (cantidad: 1)- chip ATMega328 con Arduino bootloader instalado previamente ($5,50)
#2 - (cantidad: 1)- fuente de alimentación de conmutación de 5VDC ($5,95)
(Nota: Si no utiliza una fuente de alimentación de conmutación , debe agregar un regulador de voltaje y un par de condensadores... ver más abajo)
#3 - (cantidad: 2)- condensadores de disco cerámicos de 22 pF ($.24 / ea)
#4 - (cantidad: 1)- cristal de 16 MHz ($1,50)
#5 - (cantidad: 1)- conector de alimentación ($. 38) (opcional)
#6 - (cantidad: 1)-protoboard (que tiene una colocación, pero si no, uno de aquí. ($8,73)
#7 - pequeños trozos de alambre sólido de 22 awg. Si no tienes ninguna, usted puede probablemente recoger algunas en tu tienda de electrónica favorita.
Total costo para arriba antes de impuestos y envío: sobre $14 (no incluye tablero).
Alternativas / opciones:
Opción / alternativa #1:
Si desea utilizar una fuente de alimentación existente que tiene alrededor de la casa, asegúrese de que está entre 5V - 16V. Si usted no está seguro si es una fuente de alimentación conmutada regulada, entonces usted debe utilizar los siguientes componentes demasiado:
opción #1 - (cantidad: 1)- Regulador de voltaje de 5V (u otro similar regulador de voltaje de 5V) ($. 57)
y
opción #1 - (cantidad: 2)- aluminio condensador de 10 uF ($.15 / ea)
(Véase enlaces de referencia para cómo enganchar encima de)
Opción / alternativa #2:
Si no desea utilizar temas estándar #3 y #4, puede reemplazar con:
opción #2 - (cantidad: 1)- 16 MHz resonador cerámico (w/cap) ($. 54)
Esta parte se parece a un condensador de cerámica y que conectes los 2 fuera de pins a donde que le conectes el cristal (cubierto más adelante en el Instructable), y el pin del medio va a tierra. Al menos esto es lo que he leído - no he probado. Pero como puede notar, es un poco más barato que ir a esta ruta. :)
OK, vamos a empezar a conectar cosas!
