Paso 4: Llevar al chip

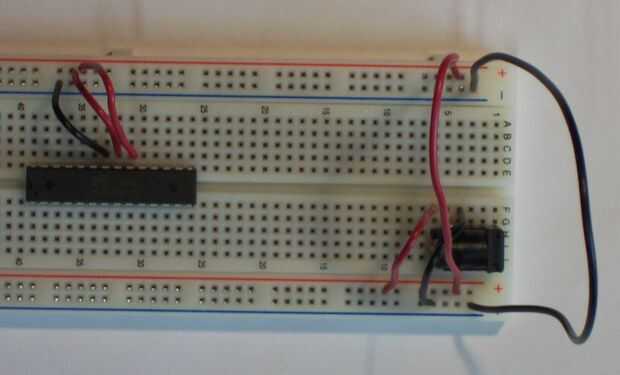

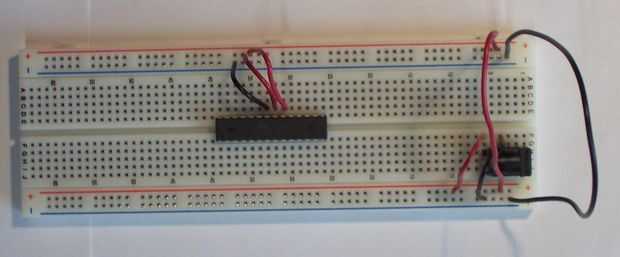

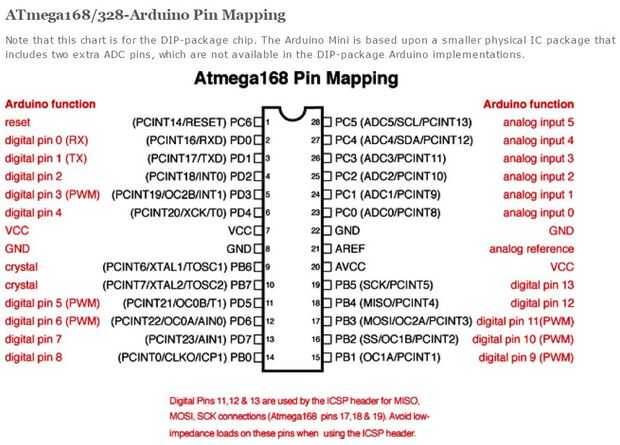

Si usted no puede saber que pines están siendo conectados en el chip, mira la imagen 5 en este paso, que es una asignación de pin que saqué de la Página Web de Arduino para hacer referencia a. Ir por eso, se puede ver que nuestra tierra/negativo (negro) cable va al pin 22, y los 2 positivos (los cables rojo) van a los pines 20 y 21.

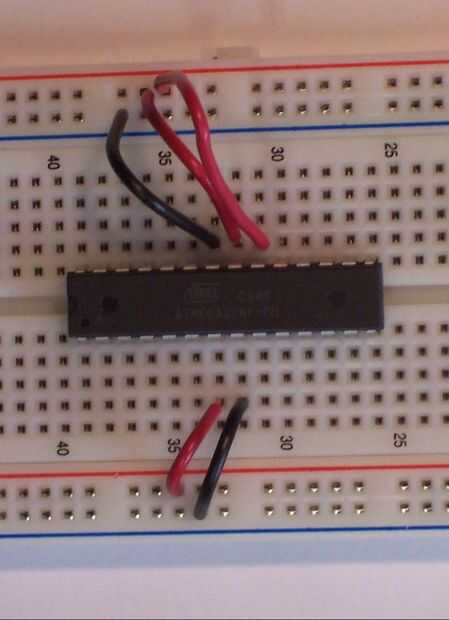

A continuación conectar cable de positivo (rojo) más 1 y 1 cable de negativo (negro) más como se muestra en las fotos del 3 º / 4 º (son lo mismo... un zoom más).
Otra vez, si no puedes decir, mira en el mapeo de Arduino, y se puede ver nos estamos conectando nuestra tierra/negativo (negro) cable con conector 8 y el cable positivo (rojo) al pin 7.
