Standalone Arduino / chip ATMega en protoboard (5 / 8 paso)

Paso 5: Conectar el cristal al chip

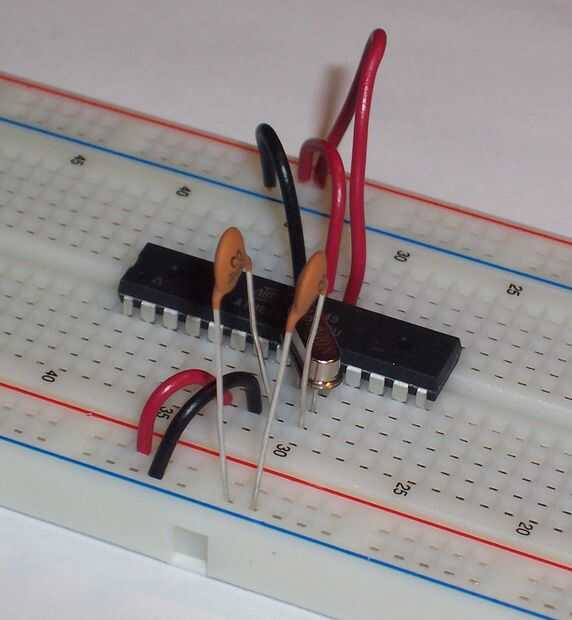

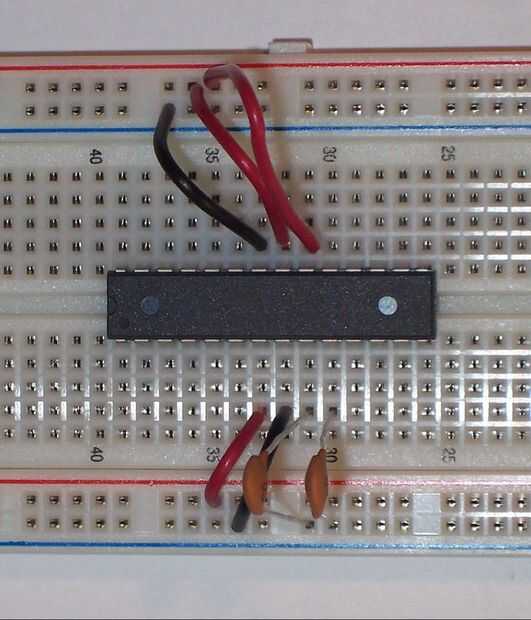

Realmente antes de que conectes el cristal, vamos a conectar los condensadores. Conectar los condensadores de disco de cerámica 2 22 pF al chip como se muestra en la foto. Van justo al lado del cable (negro) negativo/tierra. Una pierna (no es necesario preocuparse de polaridad) del condensador va al carril de negativo/tierra y el otro a uno de los pines en el chip. Un condensador se conecta al pin 9 y uno al pin 10 en el chip.

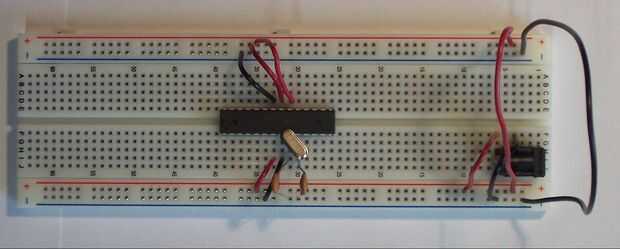

Ahora para el cristal. Coloque una pierna del cristal en el pin 9 y la otra pierna en el pin 10... pero asegúrese de colocarlo entre los condensadores y el chip/microcontrolador. Vea las fotos.

Eso es todo! Realmente haya terminado. Los siguientes 2 pasos son opcionales. Ahora se puede replicar lo que había conectado a tu placa Arduino real a este circuito independiente. Usted querrá hacer referencia a la asignación de pines del Arduino desde paso 4 para saber qué gancho arriba y donde.

Puede continuar en los próximos pasos para un pequeño extra y un examen o prueba de concepto por falta de mejor término.

Aquí está un vídeo rápido de la placa terminada:
