Standalone Arduino / chip ATMega en protoboard (6 / 8 paso)

Paso 6: (Opcional) potencia que indica LED

Este es un pequeño 'truco' utilizado por la gente, entiendo, para propósitos de solución de problemas. Agregue un LED (y resistencia por supuesto) a la parte de potencia del circuito, así que si tu proyecto no funciona, usted puede identificar rápidamente si el circuito está encendido o no.

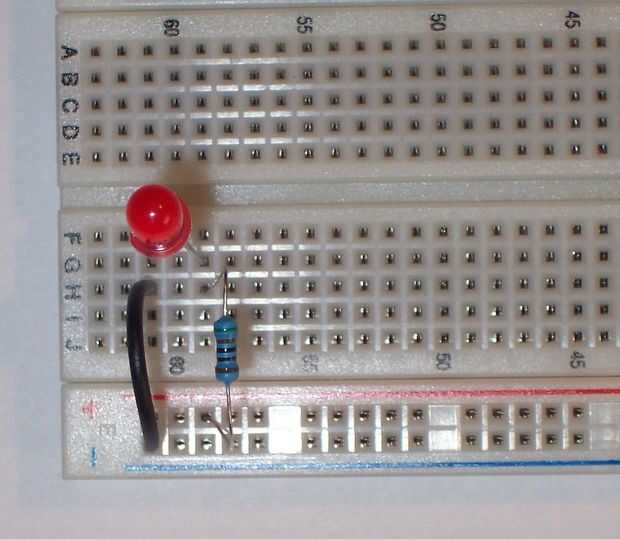

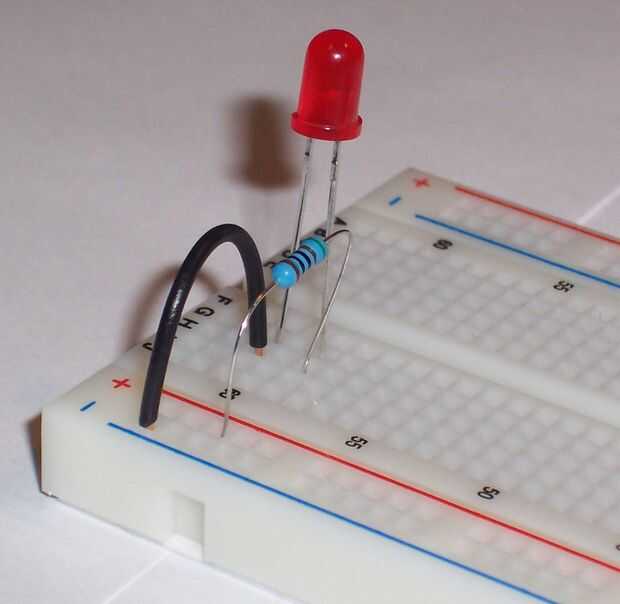

Apenas enganchar encima de su resistencia (la usé en la mía, en el cuadro es una resistencia 510 OHM) como se muestra en las fotos. Recuerde con LEDs que tienen polaridad - la pata corta es el negativo, y el largo es el positivo. Así que asegúrese de que el corto es el conectado al carril de tierra (negro).

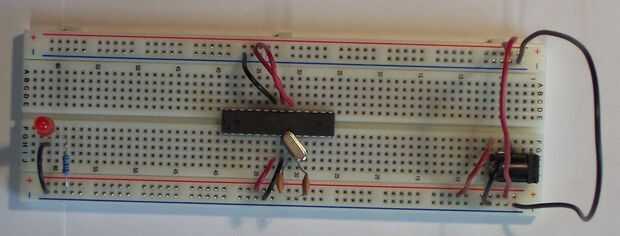

Una de las fotos muestra el circuito conectado y el LED.

Hay que ir. Otra vez, yo no soy un experto, pero parece muy lógico que usted querría hacer esto, y voy a hacer este paso en la versión final de mi primer proyecto de Arduino.

Lea el siguiente paso si usted quiere ver una real simple forma de ver si tienes todo en tu protoboard derecha.
