Paso 7: (Opcional) prueba rápida y fácil
Para esto vas a necesitar una resistencia y LED y algo de código.

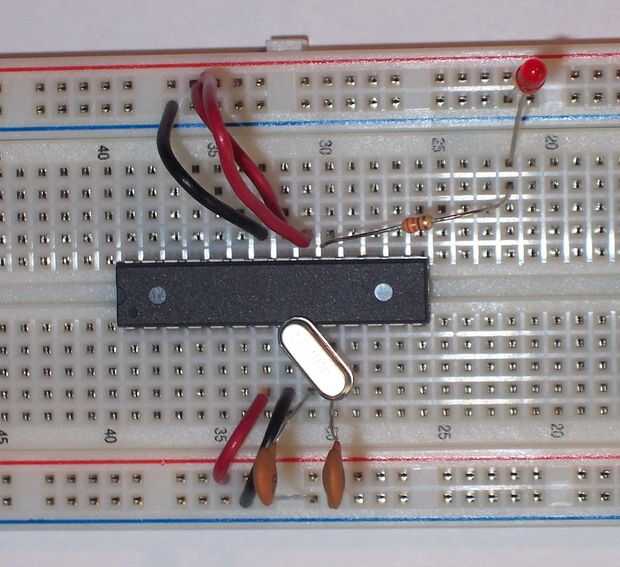

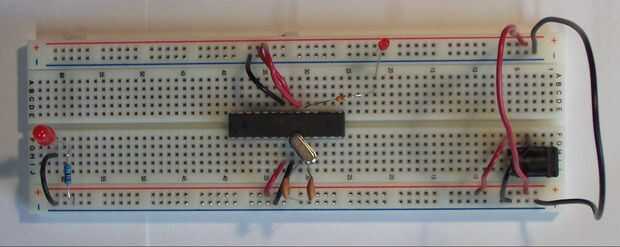

Conectar una resistencia y un LED como se muestra en las fotos. Para éste, usé una resistencia de 330 OHM y un LED rojo. Tomar nota de cómo se conecta el LED - tienen polaridad - la pata corta va en el riel de negativo/tierra, y el cable más largo, positivo va al chip ATMega... pin 19. Como antes, si no estás seguro qué pin esto es, se refieren a la imagen de mapeo de Arduino en el paso 4.
Ahora, necesita descargar el Arduino Sketch he conectado, abra el software de Arduino y subirlo a tu chip. Esto hará que el pin 13 de Arduino (pero es ATMega pin 19 como ya he mencionado en el párrafo anterior) parpadeará cada segundo. Es de este gran libro de Introducción a Arduino que tengo.
Una vez que has conectado el LED y el resistor, programado el chip, puesto en el protoboard, entonces usted puede conectar su poder. Usted debe conseguir un LED que parpadea, que significa que has conectado todo correctamente!
A continuación es un breve video del circuito que solo construimos con este LED parpadeando:
