Paso 2: Diseño parte 1

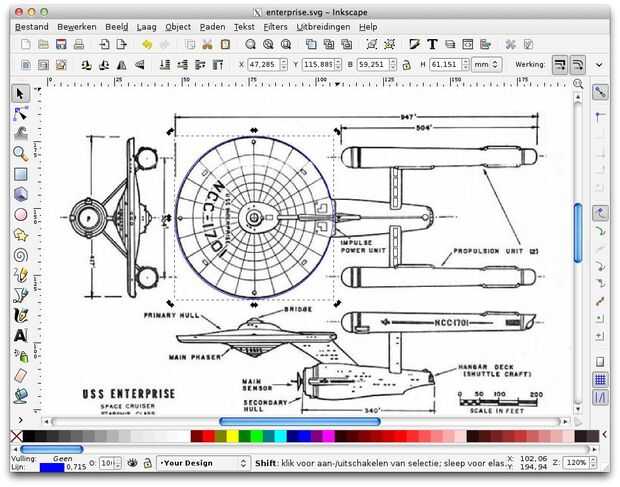

Yo fui buscando un conjunto de vistas ortogonales en la web. Encontré un bonito uno aquí e importados en un archivo de gráficos vectoriales escalados en Inkscape.

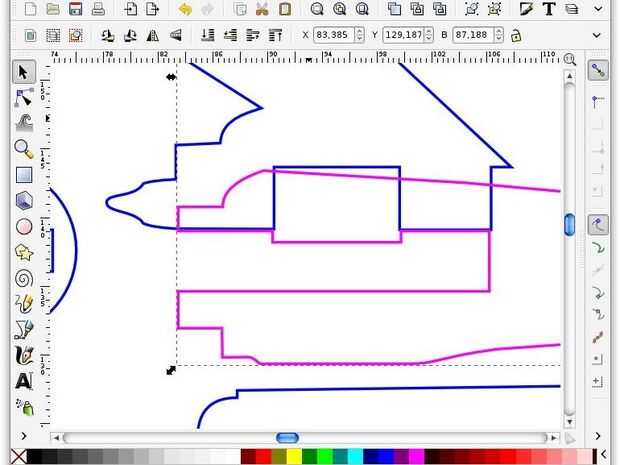

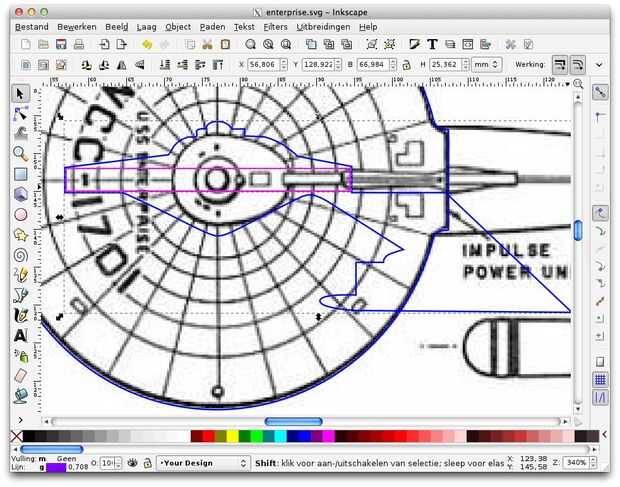

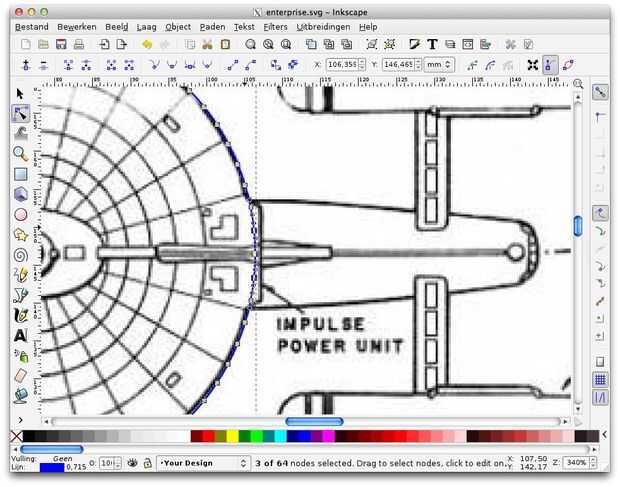

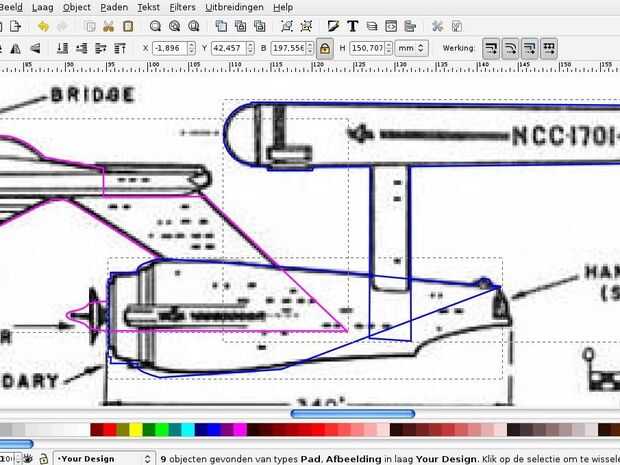

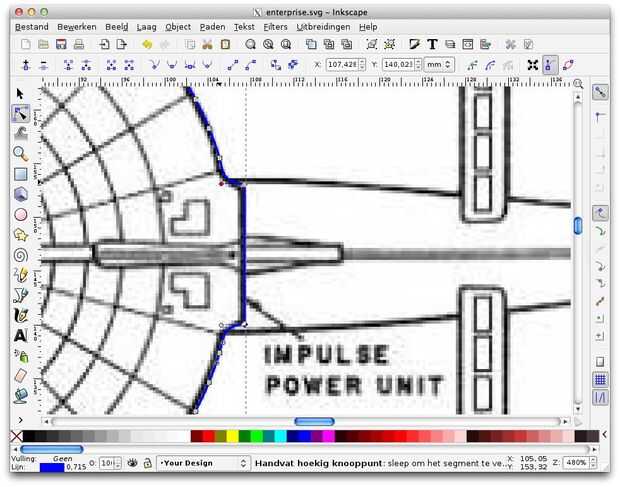

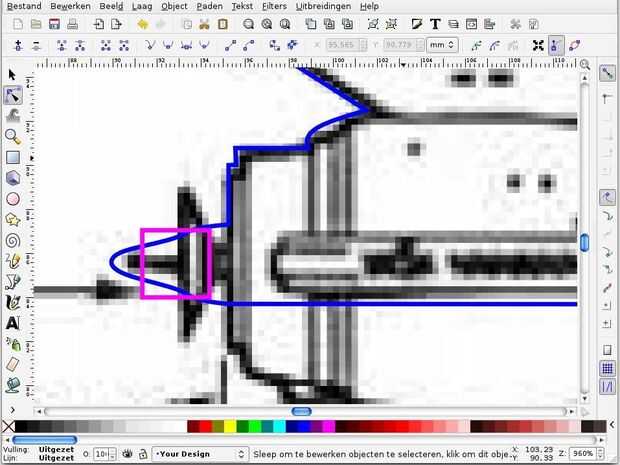

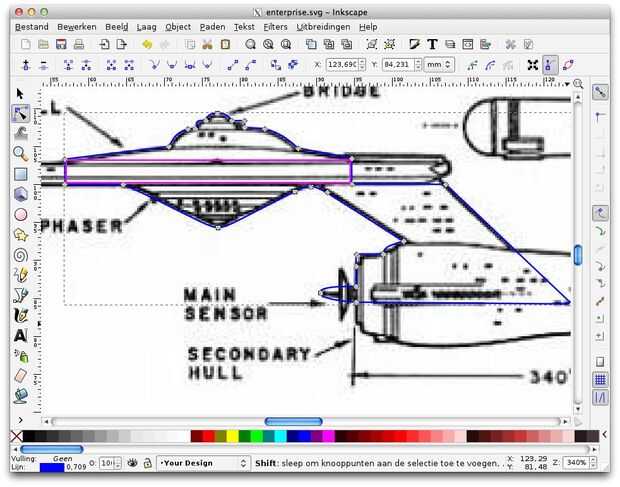

Comencé a dibujar sobre los contornos para hacer las partes principales. Traté de mantener el modelo simple, con una cuenta de la parte baja. Primero seguí al tamaño de que la imagen sucedió a entrar, pero más tarde los escalar un poco por lo que el modelo resultante es a escala 1/2000 (unos 15cm de largo) el platillo (casco principal en el cuadro de Vista ortográfica), el puntal principal y las barquillas (unidad de propulsión) con struts son partes evidentes. El truco era integrar el casco secundario como tres partes que se unen. Mantener estas piezas en ángulo recto era una misión que primero reservé para el plato deflector (sensor principal en la imagen), pero que no mira a la derecha por lo se convirtió en un anillo detrás del plato deflector.
Entonces hice el corte de salidas que permiten a las piezas de puzzle juntos, tomando en cuenta un láser corte con de 0,2 mm

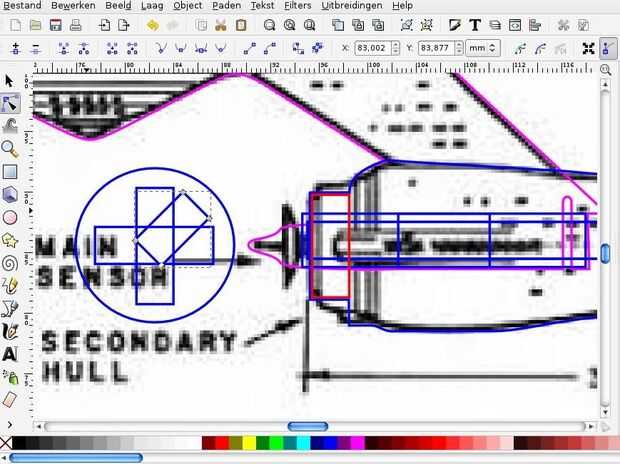

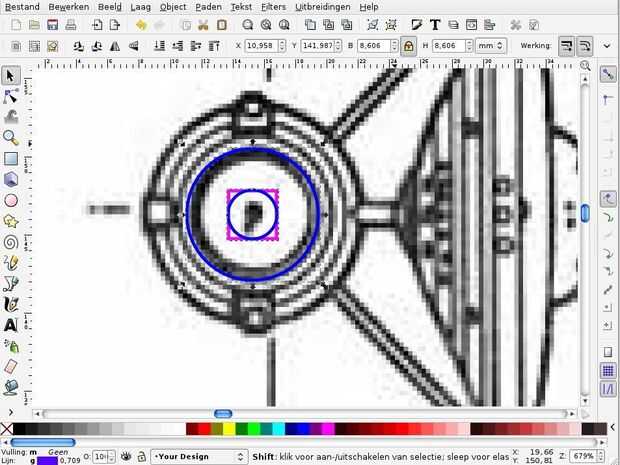

Como en los otros proyectos de calendario de Adviento, he intentado hacer el diseño tolerante de las variaciones de espesor típico. En la hoja de acrílico común estas pueden ir hasta + o -15% del espesor nominal. En esta escala y con un material frágil como la hoja de acrílico, trabajo con muescas a las variaciones de espesor. Hizo todas las ranuras un poco y hacer firmemente cabe sólo donde los bordes toquen los bordes. Es donde el anillo en la parte delantera del casco secundario, detrás del plato deflector para mantener las piezas Unidas. El plato deflector tiene un orificio cuadrado que permite un espesor máximo de chapa, pero la antena de la pieza principal puntal se corta para ser hermético a la.

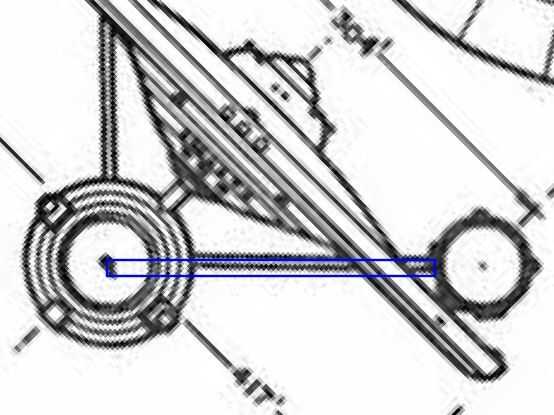

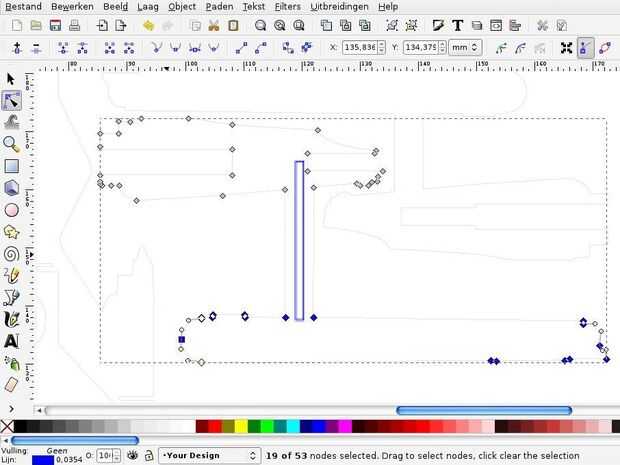

Una corrección importante a hacer es la longitud del puntal de góndola. En la Vista ortográfica la proyección de las barras angulares les hace parecer más corto. Se toma la longitud correcta de la vista frontal y los nodos de las barquillas de dibujo se mueven para alargar los puntales en consecuencia.
La altura de las barquillas y secundaria casco ellos mismos no se corrigen, como estos tienen secciones bastante circulares, por lo que el ángulo de proyección no tiene poca o ninguna influencia. Corregir la parte inferior del casco secundario ligeramente para permitir que el modelo de soporte.
Para la sección de plato cierta tensión es necesaria para mantenerlo en su lugar, así que hice una "primavera" en la parte delantera del puntal principal. Es algo frágil, pero funciona y apenas muestra cuando está montado.
