Paso 2: Hacer la matriz de LED
1. Haga un cuadrado en un extremo de un palillo de arte cortan a la longitud del reflector.
2. Corte una tira de cinta de aluminio el largo y ancho de la vara y aplicarla a una cara del palo.

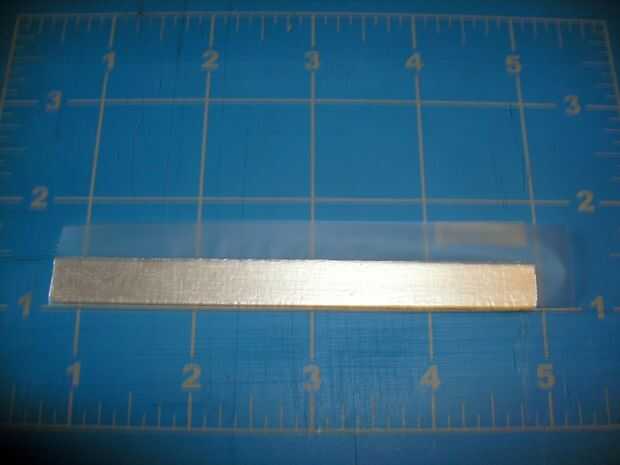

3. Aplique una capa de cinta scotch sobre el aluminio de la cinta (ver figura 1) y luego recortar alrededor de los bordes del palo. Esto es necesario crear una superficie no conductora para montar el LED a.

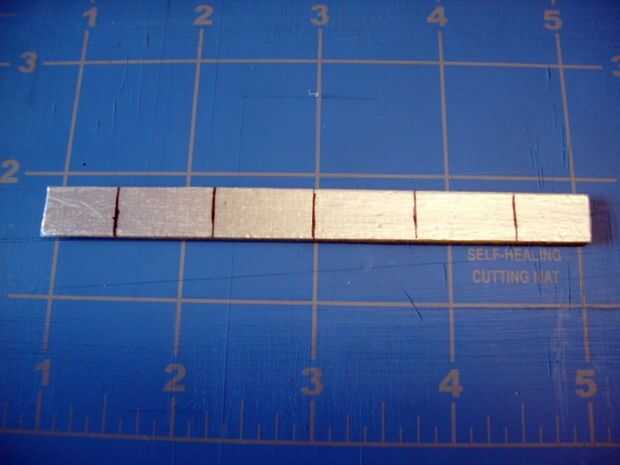

4. igualmente espacio y hacer 5 marcas de alineación en toda la longitud del palillo de arte para establecer las posiciones de LED (ver figura 2).
Stickn' a la teoría de cuerdas
El LED que estamos utilizando tiene 2 cables terminales, uno más corto que el otro este es el cable negativo o cátodo, el cable más largo es el positivo o ánodo. El borde de la brida de la base tiene un terreno plano que indica el cátodo. Vamos a "cadena" el LED juntos en una configuración de serie para este proyecto.

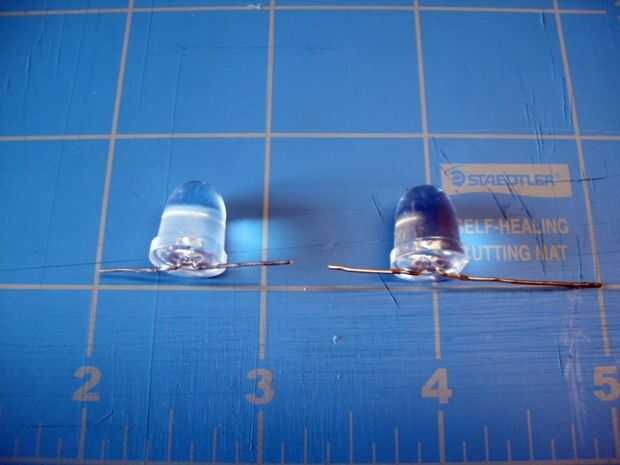

1. el terminal de cátodo de 1 la curva dirigida hacia el piso hasta que quede al ras de la brida inferior. Ahora doblar el ánodo 180 * lejos el cátodo hasta la escalera contra la base del reborde (ver figura 3). Repaet este proceso para las 4 restantes de LED.
2. Coloque los 5 salida de LED con los pisos frente a la izquierda.
3. Tome el LED exterior izquierdo y ajuste el ánodo (el plomo hacia el LED) a aproximadamente 1/2"(ver figura 3).
4. continuar izquierda derecha recortar ambos conductores de los próximos 3 LED de 1/2 "(ver figura 4).
5. Recorte el cátodo (cable hacia el LED) del LED exterior justo final a aproximadamente 1/2"(ver figura 3).
6. mantener el LED presenta de esta manera, lugar un poco de pegamento caliente en la parte inferior de la izquierda exterior condujo cuidadosamente centro sobre la boya de la izquierda arte del palillo de la base con las puntas paralelas a la longitud de la palanca y presionar.

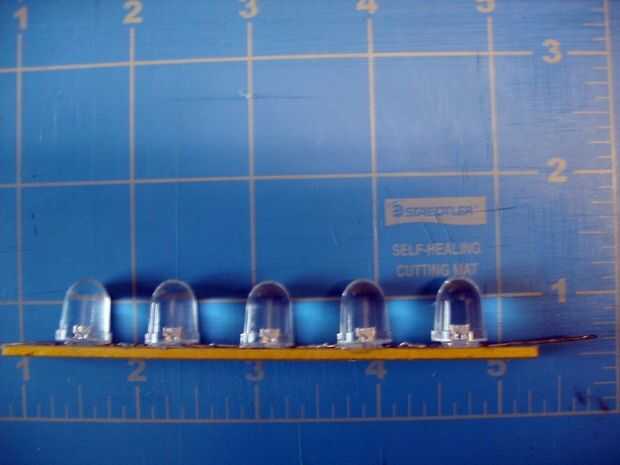

7. nuevo trabajo de izquierda a derecha tome el siguiente LED y comprobar la longitud del terminal conduce por centrándola sobre la siguiente marca de posición, ajuste el cátodo como sea necesario para centrar el LED sobre la marca dejando suficiente para superponer el plomo adyacente luego pegamento abajo. Repita este proceso para el LED restantes.

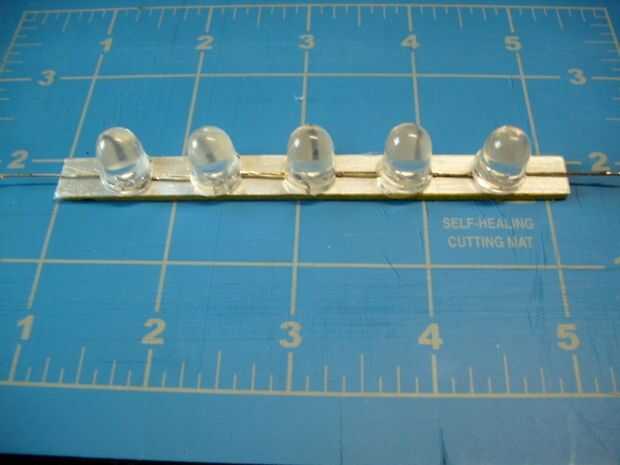

8. soldadura de los cables juntos donde se solapan entre el LED teniendo cuidado de no derretir la capa de cinta scotch en el arte de pegan (ver figura 5).

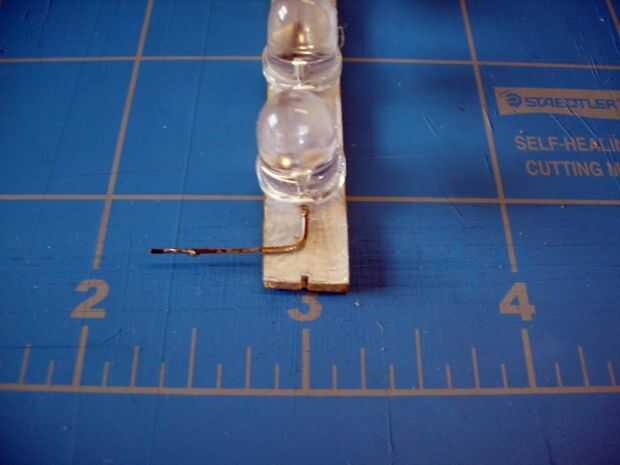

9. doblar el conductor de la terminal en cada extremo de la matriz del extremo de la palanca de arte temporalmente. Usando un Sierra para metales haga una pequeña muesca centrada en ambos extremos de la nave stick para empotrar al final conduce a (ver figura 6).
10. Aplique un cordón generoso de todos cola de propósito a la expuesta cartón matriz montaje tira del LED en el centro del reflector, cuidadosamente Alinee los LEDs y la prensa y mantener en su lugar hasta que el pegamento seque un poco.
