Paso 6: Hacer el circuito

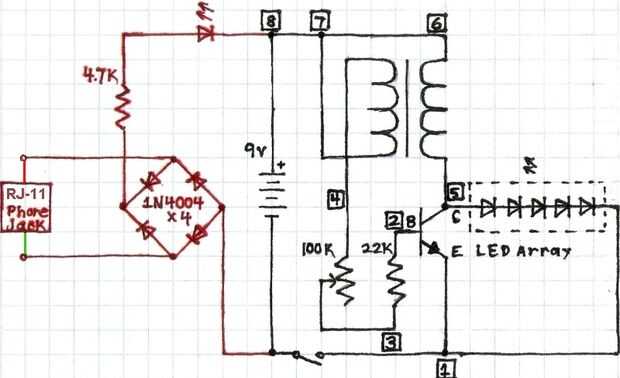

Todos los componentes y cables para este proyecto podrían compactarse de aparatos desechados tales como TV, equipos, Computadoras y teléfonos. Sólo voy a dar instrucciones detalladas para construir el circuito oscilador del conductor en este momento. La línea de teléfono opcional circuito de carga se muestra en el dibujo esquemático (en rojo) para aquellos con más experiencia, y puede ser agregado al circuito del conductor en cualquier momento.
Alambre de la matriz de LED
1. Corte una longitud de 6" de alambre negro y rojo. Tira la chaqueta 1/4" desde cada extremo de los cables.
2. soldar un extremo del cable negro al cable de final cátodo de los LEDs. Soldar un extremo del cable rojo al cable del ánodo final de la matriz de LED.
3. doble el cátodo y el ánodo en detrás del reflector y los cables hacia fuera a través de la parte posterior de la alimentación.
Hacer el "transformador"

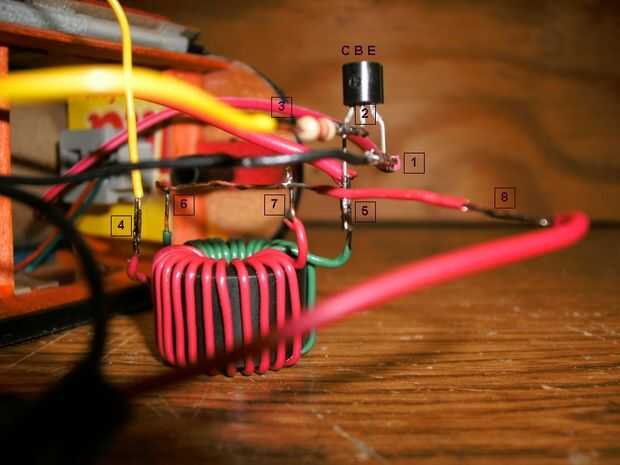

1. tira de la chaqueta de nuevo 1/4 de los extremos de 18" longitudes de los cables rojos y verdes. Vas a estos cables alrededor de la base de inductor de toroidal de ferrita de la bobina (ver figura 2).
2. Sostenga el cable verde contra la cara cilíndrica de la toroide con el extremo pelado colgando aproximadamente 1/2" por debajo del borde inferior, envuelva el alambre sobre el borde superior y pase por el núcleo. Continuar haciendo apretado se ajusta en la misma dirección hasta que no hay suficiente cable para hacer otra envoltura. Usted debe terminar con 13 o 14 vueltas (que depende de su tamaño del toroide).
3. usando el mismo abrigo de proceso el cable rojo a partir adyacente al punto de partida del cable verde, envoltura en la parte superior en la dirección opuesta.
Hacer el oscilador
Consulte el dibujo esquemático y la figura 2 de este procedimiento.
1. soldar entre sí el cable negro de la matriz de LED, el cable negro desde el conmutador y el pin E del transistor.
2. Suelde un cable de la resistencia de 22 k al pin B del transistor.
3. Suelde el otro cable de la resistencia de 22 k al cable amarillo que va a la patilla central del potenciómetro 100 k.
4. soldar el extremo del cable marcado 4 del transformador al otro cable amarillo desde el potenciómetro.
5. soldar entre sí el cable rojo de la matriz de LED, el extremo del cable del transformador como 5 y la clavija C del transistor.
6. hacer un cable de puente largo de 2" con el cable extra que tienes (no importa el color). Utilice este puente para soldar entre sí los extremos del cable del transformador marcado 6 y 7 y el cable rojo del cable del clip de batería de.
7. el momento de la verdad! Conectar la batería y probar el circuito.
8. una vez que está trabajando para su satisfacción con cuidado, coloque todo dentro de la caja, asegurándose de no corta las conexiones y se puede utilizar un poco de pegamento caliente para fijar el transformador.
