Paso 3: teoría
Ahora aquí viene la teoría, si son demasiado miedo (teoría) o ya entienden cómo funciona entonces usted puede ser acabado!

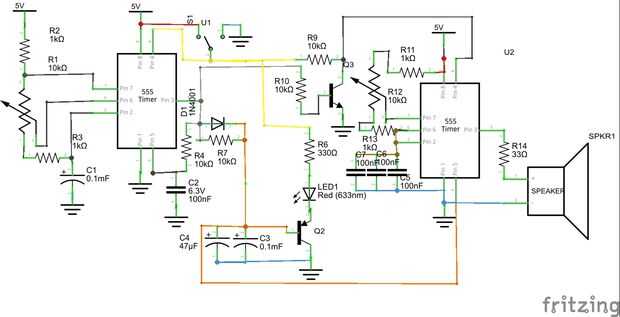

Primero necesita comprender el Temporizador 555.
El primer 555 temporizador es un multi-vibrador astable controlado por el voltaje del interruptor, cuando la tensión es alta y luego funciona normalmente, pero cuando el voltaje es bajo inhibe el funcionamiento del 555 con el pin de reset.
Entonces cuando la salida de los 555 va alta carga los condensadores a través del diodo, que descarga lentamente a través del resistor de 10KΩ (etiquetado R7) crean el tono cambiante que oyes.
Cuando el primer 555 es alto entonces el segundo se inhibe, pero cuando se baja el segundo está habilitado para crear los tonos determinados por el nivel de carga del condensador.

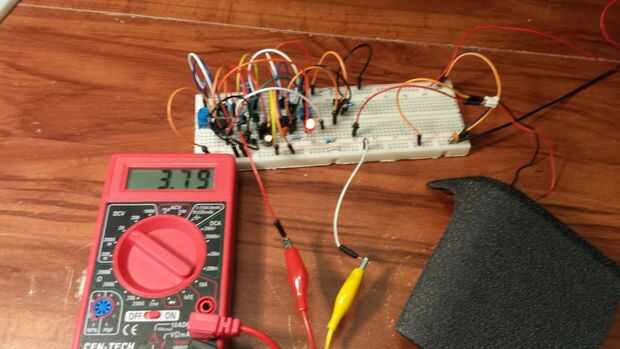

Ahora use su voltímetro para medir el voltaje en la base del transistor PNP, como el LED parpadea le debería ser capaces de ver el cambio en el voltaje.

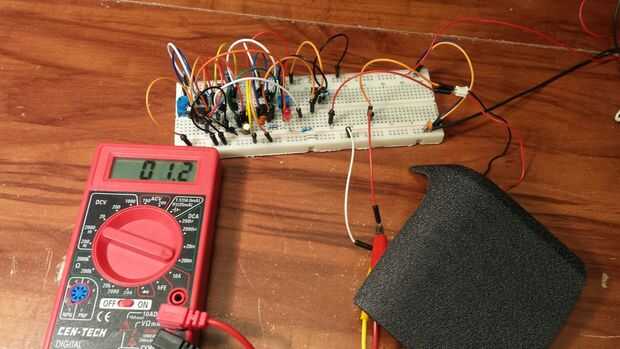

Ahora poner plomos de su medidor en serie con el altavoz y medir la corriente a través del altavoz.
