Paso 4: Cómo se funciona el timbre de la puerta de Star Trek

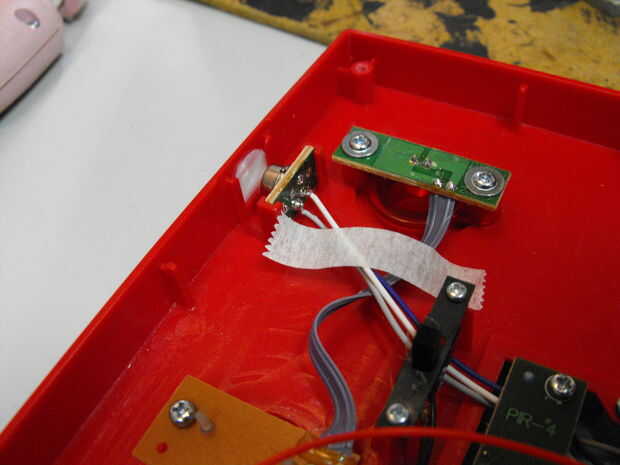

La campana Star Trek era más fácil de averiguar, sobre todo porque el circuito era más simple, pero también porque reconocí los sensores que utiliza para detectar movimiento. A cada lado de la campana hay dos sensores de infrarrojos pasivos (PIR) que apuntan hacia afuera. Estos sensores detectan luz infrarroja y son capaces de ver el infrarrojo generado calor corporal.
Estos sensores PIR tienen tres cables: una tierra, una fuente positiva y una señal. La alimentación terrestre y positiva en el sensor mientras el cable de señal lleva un diferente nivel de voltaje que cambia dependiendo de la cantidad de luz infrarroja se detecta. Habría estado bien si dos de los cables va a estos sensores fueron de color rojo y negro, de positivo y tierra, pero no.

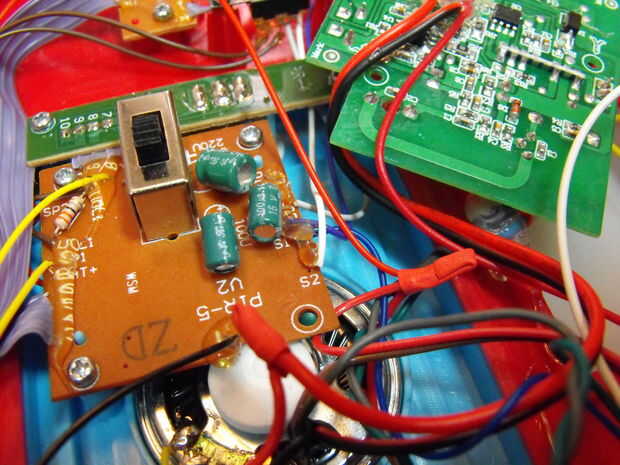

Podría han solo usaba mi multimetro para probar los cables, pero siguiendo los cables del sensor a la placa de circuito vi que un cable desde cada sensor tenía una etiqueta impresa en el tablero, S1 y S2. Estas son etiquetas comunes utilizadas en electrónica, parte de un grupo de abreviaturas conocidos como Designadores de referencia. "S1" no está incluido en esa página, pero si tienes un cable que viene de un sensor que está marcado con una "S", las posibilidades son bastante buenas que es el cable de señal. Usé mi medidor para probar la tensión de salida S1 que era alrededor.56 voltios con nada mover delante del sensor. Cuando pongo mi mano delante del sensor, el voltaje cambió a.6 voltios, confirmando que era la señal del sensor.
He jugado con sensores PIR y un Arduino antes tuve una idea de cómo el timbre estaba leyendo el sensor. Trabajé en el supuesto de que el timbre de la puerta tenía su propio microcontrolador (MCU) programado para repetidor Compruebe los valores de los sensores y observe el voltaje a saltar (como resultado del calor, pasando por delante del sensor). Cuando el MCU detecta este salto es activa para emitir un sonido a la alerta sobre altavoz del timbre. Con este conocimiento en mano, pudo engañar MCU de la campanilla con mi cuenta, el ATtiny.
