Paso 2:

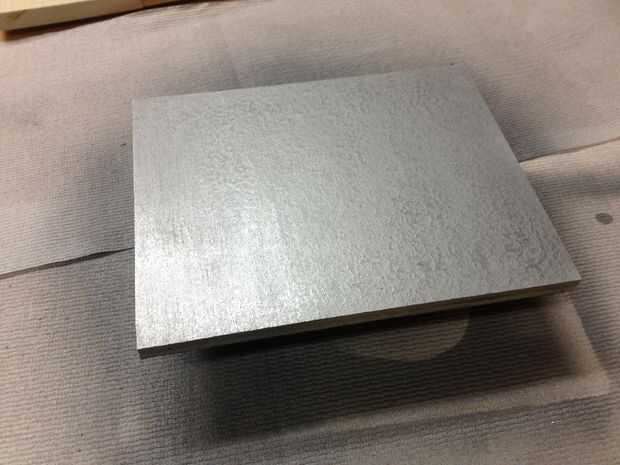

Cortar un tablero de madera contrachapada gruesa de 1/2" o material similar, la parte posterior de la estructura y diseño de su circuito para la iluminación de las restricciones. Pintura plata para ayudar a reflejar la luz hacia arriba a través del vidrio. Terminé el tablero con papel de aluminio para máxima reflectividad de la guarnición.
Usé una vieja fuente de alimentación de una máquina de mensaje de teléfono en lugar de tener que reemplazar las baterías. El circuito de LED necesita resistencias en ellos por lo que el LED no se fundirá en la sobre corriente. Consulte las especificaciones de los LEDs para saber cómo calcular la resistencia tamaño correcta a utilizar. Aquí está un ejemplo de cálculo:
Fuente de alimentación entrega 12 VCC
LED normalmente caerá 2.5-3.5 voltios cada uno y sólo permiten 20 miliamps de corriente a través de ellos. La más brillante del led los más voltios suelen utilizar normalmente pero la corriente permanecerá alrededor de 0,020 amperios. Para LEDS excedentes con especificaciones desconocidas... use 2 gota VDC y 0.020 A. El LED brillante muestra aquí uso 3.5 vdc cada, así utilizado en pares en serie y también utilizan 0.020 A máxima corriente.
2 x 3,5 Vcc = 7 vdc cayó a través de los dos juntos.
12 vdc disponibles - 7 vdc para las hojas de LED = 5 VDC cayó a través de un resistor.
Usando de Ohm ley que V = IR (o voltios se cae en la resistencia = corriente que circula a través de él multiplicado por la resistencia) podemos determinar la reisistance necesario para reducir la corriente al máximo puede tener un LED:
5 = 0.020 * R o... R = 5/0.020 = 250 ohms.
Así que soldar los LEDs en serie en pares (cable de positivo al cable negativo de la otra) y un resistente de 250 ohmios para el positivo del primer LED en la línea de la soldadura. Se puede saber el positivo de un liderazgo negativo en un LED porque lleva el positivo son más largos que el negativo. Hacer esto para todos los LEDs que desee para su base iluminada.
Montar la vidriera en el marco de la caja de sombra. Me caliente pegado en su lugar para asegurarlo. Fue muy fácil método para fijarlo realmente y no tengo futuro necesidad para nunca sacarlo de la estructura.

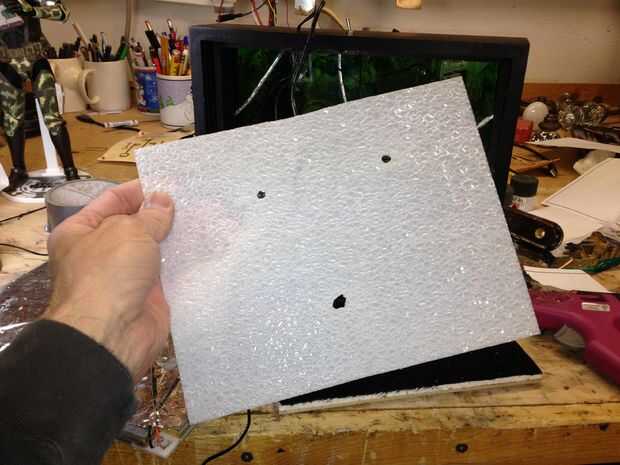

Por debajo de la vidriera, luego pegué en un trozo de "hielo craquelado" plastice desde un panel de difusor de luminaria fluorescente. Esto ayuda a suavizar e incluso a los "puntos calientes" de la iluminación. Nota taladré 3 agujeros: un fo palillo de soporte de la figura y 2 LED luz accesorios para brillar hasta e iluminar la fugurine cuando en el stand. Formó algunos accesorios de iluminación para iluminar la figura con un LED dentro de una tuerca para alambre tipo crimp.

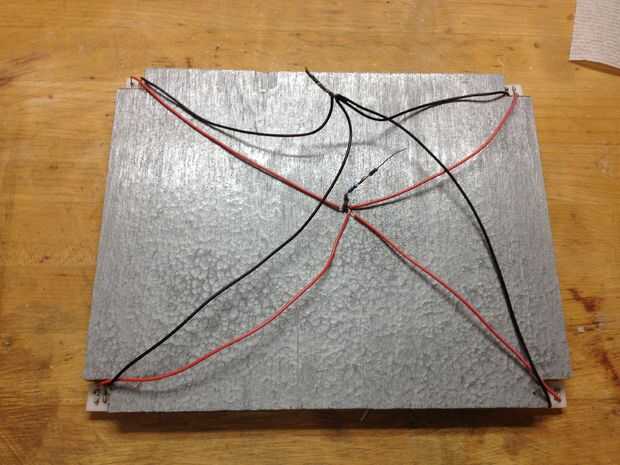

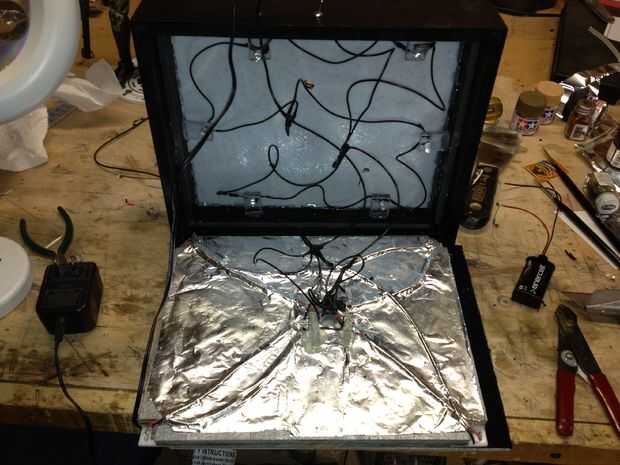

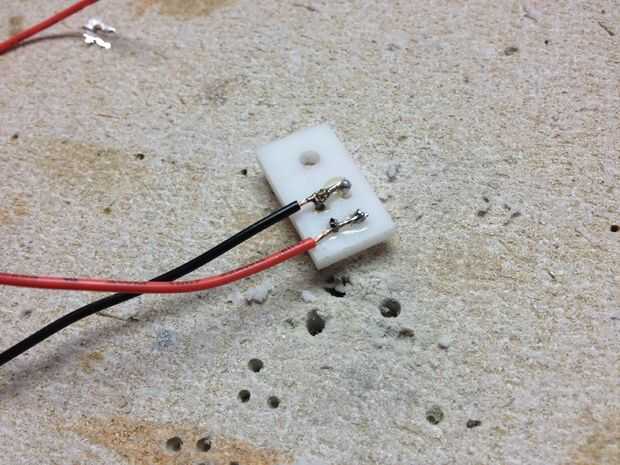

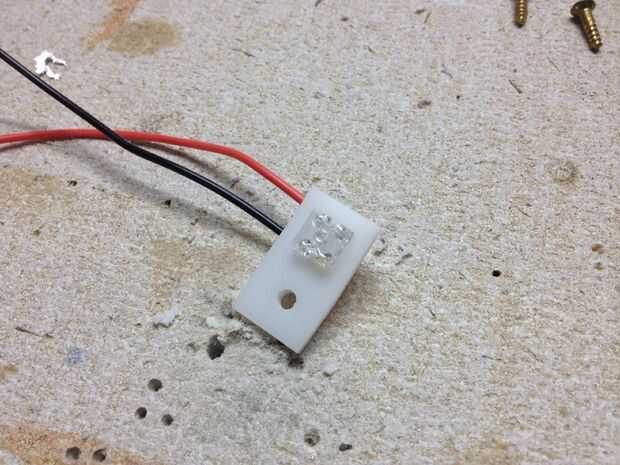

A continuación sujetó todos mis circuitos de LED en el marco. Había utilizado pegamento caliente del derretimiento. Es simple y seguro. Nota: en la foto que monta cada LED en un pedazo de plexiglás claro. Sólo perforar dos agujeros con una dremmel herramienta para los conductores y por detrás de la soldadura. Conecte todos los cables en serie como se mencionó anteriormente. Atar todas las resistencias a la línea de positivo (+) provenientes de la fuente de alimentación y todos los negativos a la línea (-) de la fuente de alimentación. Oh sí, he añadido un pequeño encendido cambiar switvh en la línea de entrada (+).
