Paso 3: tela 3D-ción...

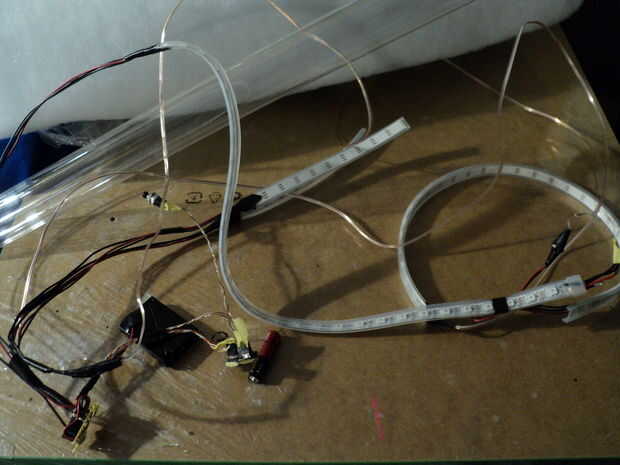

Acabarás con algún tipo de montaje de cableado de prototipo como este. La línea de señal digital hacia fuera desde la parte superior de la cadena principal está conectada hasta la empuñadura. Se alimenta en ambos arco tiras de Neopixel. Esto crea el efecto de que las luces irradian hacia fuera desde el centro de la empuñadura. Puesto que los filamentos son de entrada de una señal, actúan en paralelo. También hace más fácil programar los lazos ya que se tratan de una forma continua de 1 a 70. Oh, una de las franjas de arco interrumpió en el cableado por lo que tuve que quitar ese Neopixel y resoldar las conexiones a la siguiente en la franja. La falta Neopixel no afectó a la manera que el programa funcionó desde lo 70 pixel era en el otro filamento. Cosas pueden actuar raras si su programa aborda Neopixels inexistente.
Ahora a cortar el tubo de plástico. Puesto que el sable de luz es una espada larga, la duración es alrededor de 4 1/2 pies. La empuñadura es de 22 pulgadas de ancho.
Corte el tubo principal a ser igual la longitud de la tira principal de Neopixel y aproximadamente un pie más que el mango.
Cortar el arco basado en el diseño de sus tiras de la luz arco extendido hacia fuera de la empuñadura.

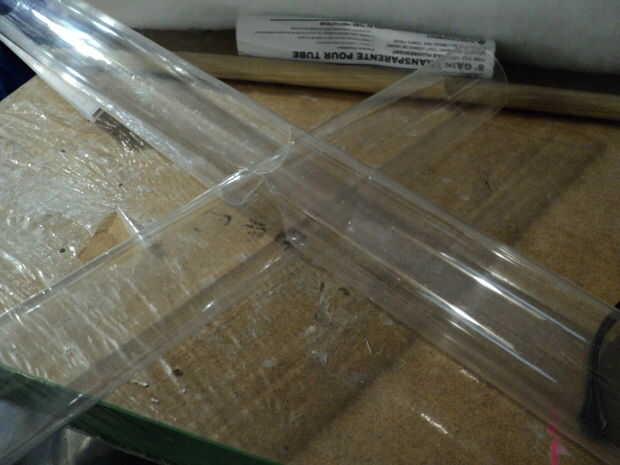

Hacer una silla de montar de la muesca en forma de U corte en la pieza de la empuñadura por lo que puede caber en la parte superior el tubo principal T-conexión. Se puede trazar el perfil del tubo para hacer el corte pero usted sólo puede mordisquear lejos hacerlo cabe. Será cubierto más adelante así que no hay necesidad de ser muy precisos a menos errores te.

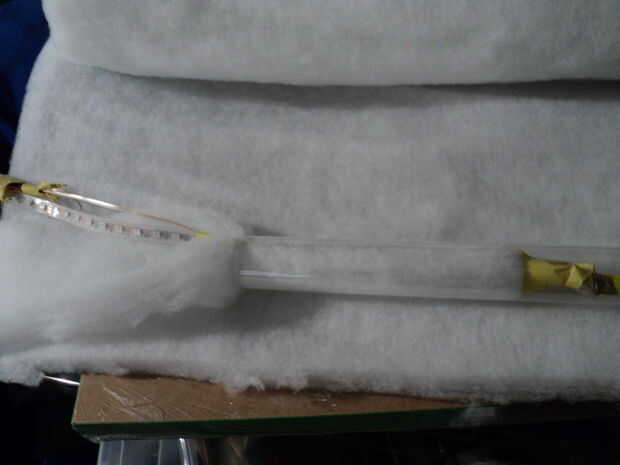

Corte una tira de la hoja de bateo cerca de 4 pulgadas de ancho. Entonces puede envolver alrededor de la tira de Neopixel que difundirá las luces LED.
Ahora necesita a las tiras de Neopixel a través de los tubos de la serpiente. Alimenté mi cinta métrica por el extremo opuesto primero para poder cinta adhesiva en el extremo de los cables y utilizar para ayudar a tirar a través del tubo. Tienes que comprimir el bateo y empuje que todos tirando a través por lo que ayuda a tener otra persona ayudar. A través de la guía y Oriente los LEDs de Neopixel todo frente en una línea recta. Recuerda suavemente posición que la Neopixel tiras como las conexiones y la franja aún son vulnerables con el alivio de tensión que se intenta construir.
Conectado en los tapones que vinieron con el tubo en los extremos del arco.
