Stargate inspirado Arduino NeoPixel 3D reloj impreso

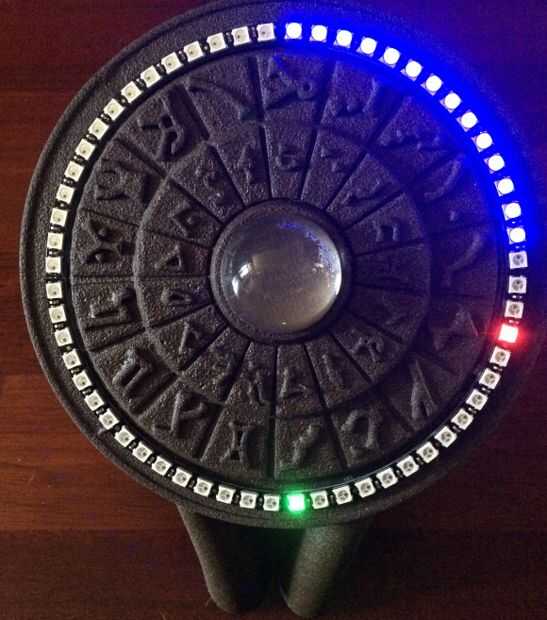

La DHD Stargate reloj mostrará la hora de NeoPixel LED orientado alrededor de una cara de reloj simulado. El reloj ofrece un timbre cada hora hora y media que puede ser encendido y apagado. Las horas y los minutos se pueden establecer mediante pulsadores situados en la parte trasera de la base del reloj. El cristal del centro en el reloj de la DHD se encenderá en la hora hora y media por un minuto. La iluminación del cristal es proporcionada a través de un color cambiar LED RGB.

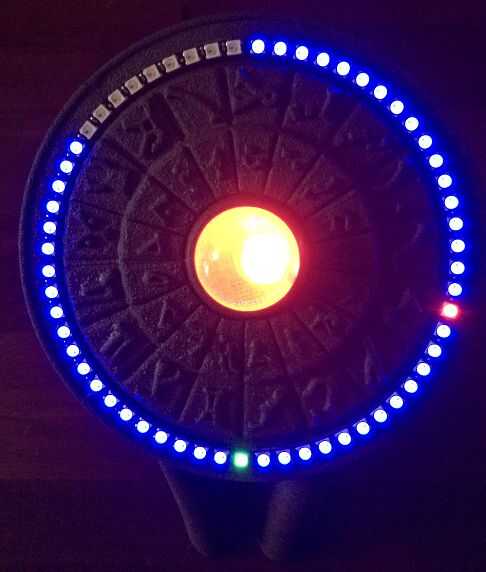

La hora es representada por un LED de NeoPixel cambiando a rojo, el minuto es representado por un LED de NeoPixel cambiando a verde y los segundos están representados por los LEDs de NeoPixel cambiando a un color azul como incremento del segundo. Usando este método, el reloj de lectura es muy intuitivo. Como aumentan los segundos, cada LED cambiará a un color azul. El LED rojo (hora) o el LED verde (minutos) no será sobrescrito por los segundos azul LED.

El reloj es 3D impreso y utiliza un Arduino Uno, cuatro anillos de NeoPixel y un reloj de tiempo real. El reloj es controlado por un microcontrolador Arduino. El Arduino maneja la interfaz de NeoPixels, timbre altavoz, LED centro de cristal y los cuatro pulsadores de manejo del reloj.

Los archivos .stl para la impresión de las piezas del reloj y el código de Arduino Uno se encuentra aquí y también se puede encontrar en http://www.guarnero.com. El código de Arduino incluye también utiliza un fichero pitches.h que debe estar ubicado en el mismo directorio que el código de Arduino.

La carátula del reloj 3D y la base se basan en los trabajos de Techno35 en http://www.thingiverse.com/thing:49627

El dial (dial dispositivo de casa) de dhd fue redimensionado para que puede imprimir en una impresora de Lulzbot Mini y la base de dhd (dial dispositivo de casa) fue redimensionada y muy modificada para proporcionar una cubierta para la electrónica.

Los archivos .stl incluyen la esfera, base, secciones de montaje de la NeoPixels, LED montaje/cubierta de cristal, tapa de la base y el lente de cristal del anillo. El reloj entero fue impreso con filamento de caderas con la excepción de la lente de cristal que fue impresa con ABS claro. El reloj está pintado para cualquier filamento de color será suficiente.

Se proporciona una lista completa al final de este instructable.
