Paso 1: Los cables de la tarjeta de relés de 12V.
![]()
![]()

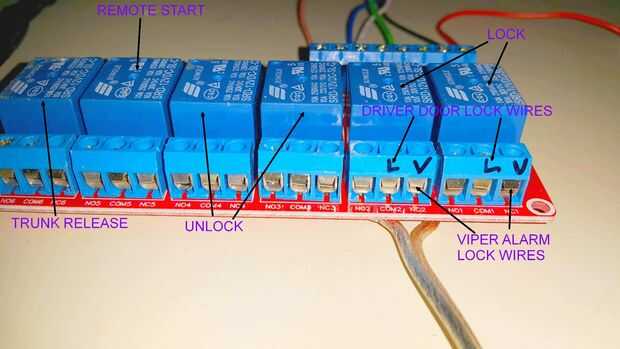

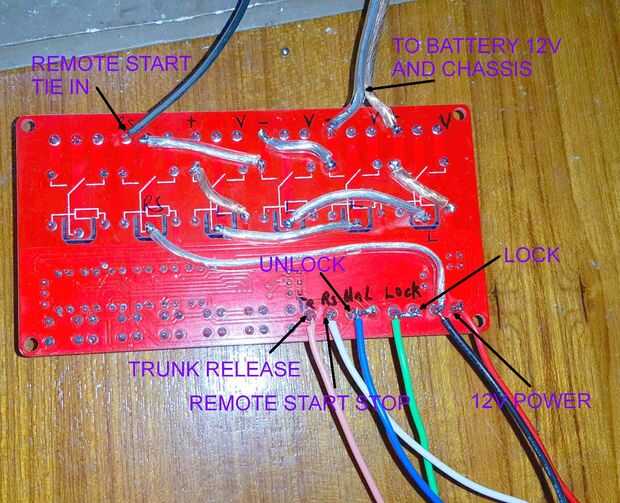

prefiero soldar conexiones donde sea práctico. Había asociado dos relés de cerradura y otros 2 para desbloquear. Esto era necesario para alimentar las dos polaridades de 12 voltios a los cables de la cerradura de coche. Básicamente dos cables hacia el Viper 791xv, dos cables a la puerta de lado conductor sistema de bloqueo. Había etiquetado cada par como L para cerradura del coche y V para viper 791xv. Este arreglo asegura que debe el Bluetooth módulo falla, yo fácilmente puedo recurrir a mi viejo mando a distancia para controlar el coche.
El arranque a control remoto es sólo un contacto normalmente abierto que envía una señal de 0V a un alambre en el Viper 791xv para iniciar o detener el motor. El baúl alambré el último relé como un proyecto de mejora futura.
Si utilizas la tarjeta de relés tiene una potencia en led, quítelo por favor. Utilicé una pinza para smd led del tablero. Será un desperdicio de valiosa energía de la batería del coche.
