Paso 2: Montaje de taza de oído

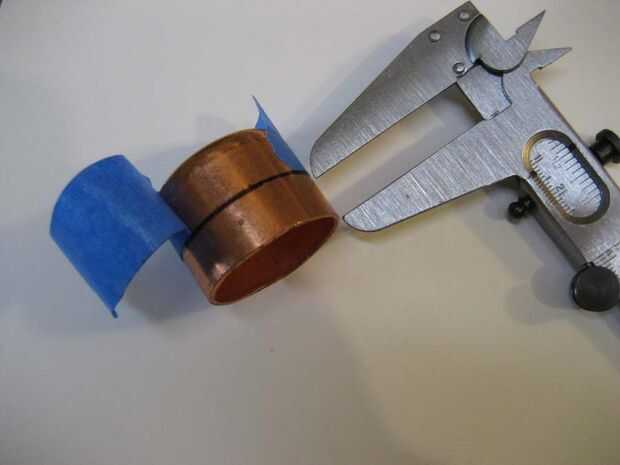

Usando una sierra para metales, corte de 7/16" de final de la tapa del extremo 1 1/2" de cobre. Un 1/8" agujero centro muerto frente a la tapa del taladro. Se utilizará este orificio para el tornillo de mariposa.

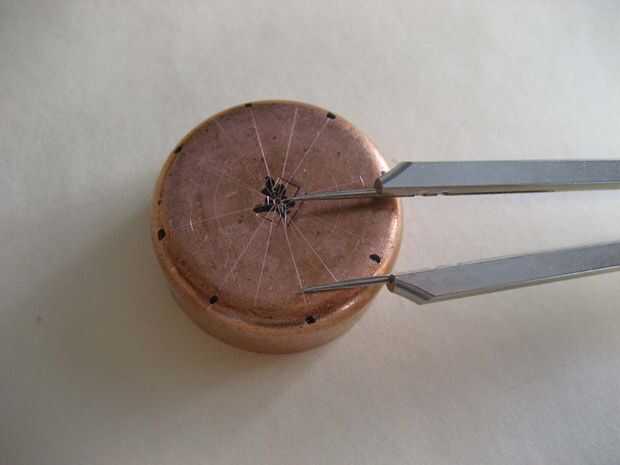

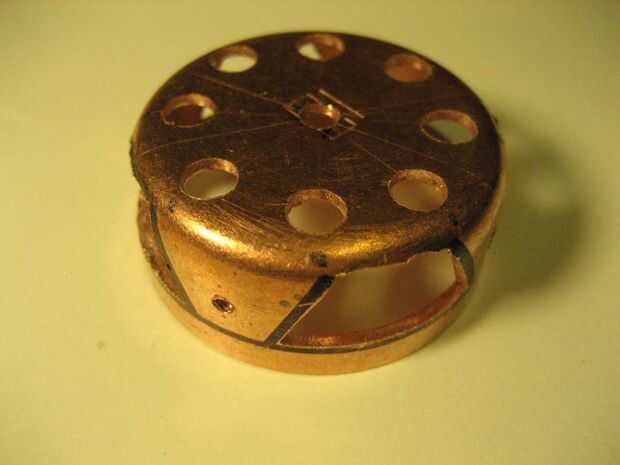

(Paso opcional - para reducir el peso) Medir y marcar ocho agujeros en la tapa, dispuestos en un patrón circular. Sacador y perfore los orificios de 3/16".

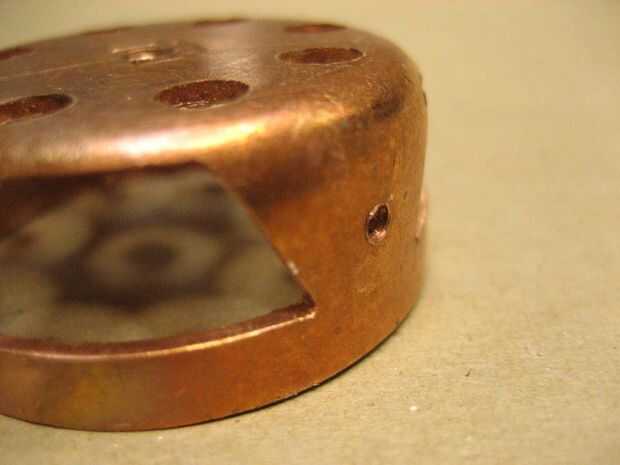

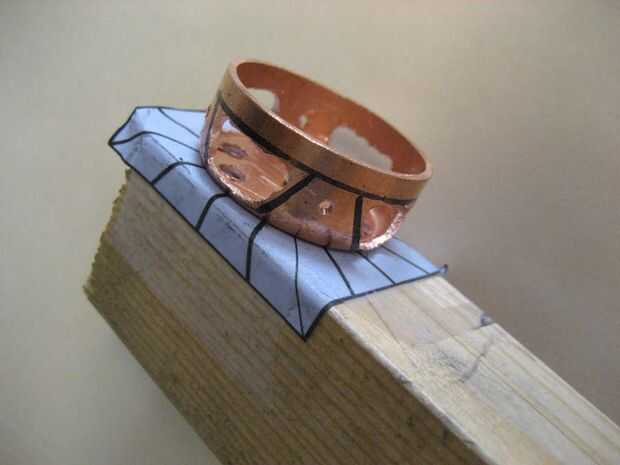

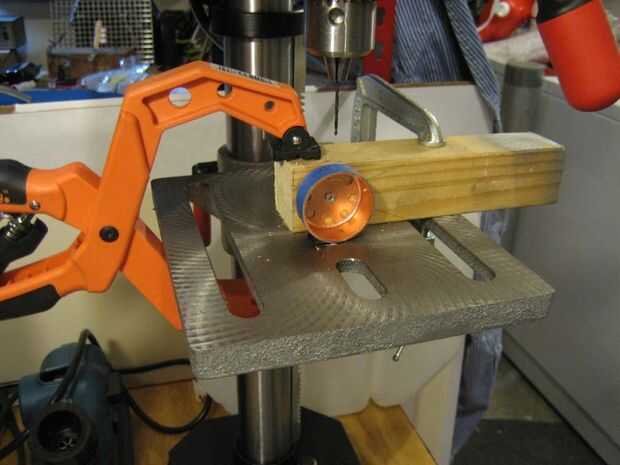

(Paso opcional - para reducir el peso) Marcar un patrón en el lado de la tapa y perfore hacia fuera de la zona. Montara la tapa en un pedazo de madera para usar como un tipo de plantilla. Taladro y gire la tapa. Taladro nuevo y gire y así sucesivamente. Hacer alguna presentación y lijado para terminar los agujeros.

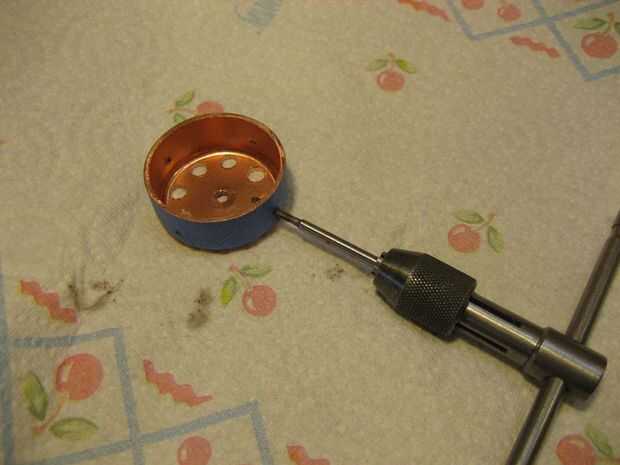

A continuación perfore cuatro agujeros en los lados de la tapa de cobre. Los agujeros deben ser espaciados uniformemente en el 12, 3, 6 y 9:00 posiciones. Los agujeros deben ser 1/32" diámetro aprovechar estos agujeros con una toma de 2-56.

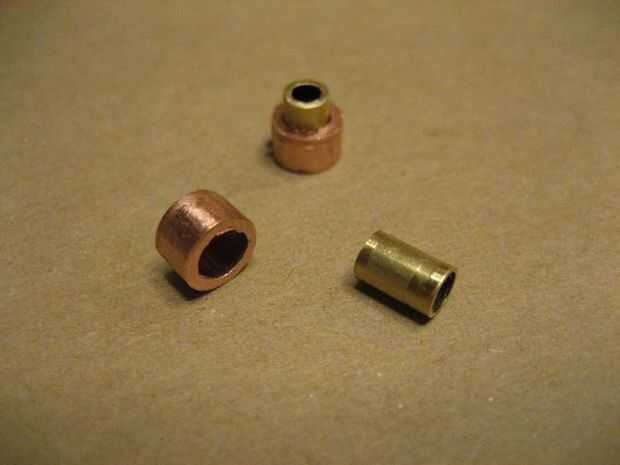

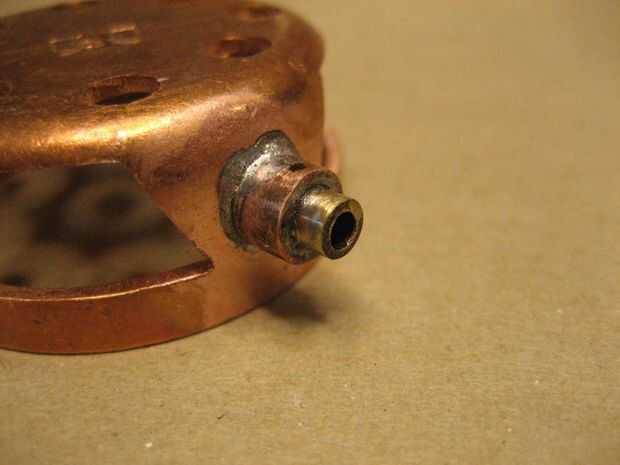

A continuación se que tendrá que añadir a los dos jefes giratorio en la Copa de la oreja. Cortar dos piezas de cobre 1/8" tubería (1/4" OD) cada uno de aproximadamente 5/32" de largo. Cortar dos piezas de 5/32 pulg brass OD alrededor de tubos, cada uno de aproximadamente 1/4" de largo. Elimine las rebabas de las piezas. Sudor de la soldadura de la pieza de latón más pequeño dentro de la pieza de cobre más grande. Contorno del jefe para adaptarse a la curvatura de la tapa. Sudor de la soldadura el jefe recién hecho a la tapa usando un tornillo de 2-56 máquinas para mantener en su lugar. Tenga cuidado de no soldar el tornillo en la tapa!
Eslabón giratorio

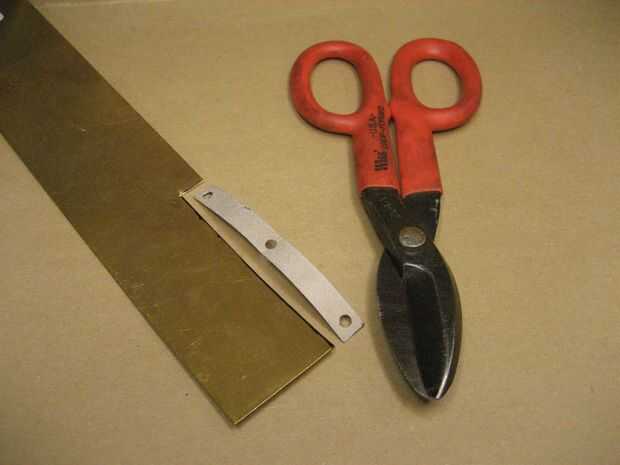

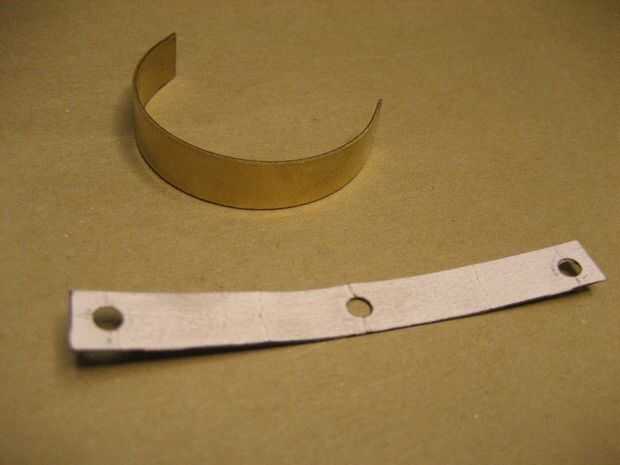

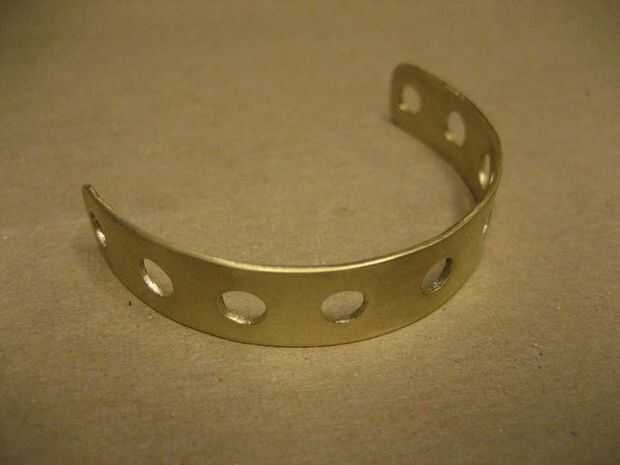

Al fabricar el oído taza de pívot. El eslabón giratorio está hecho de una tira de 0.032 tira plana de cobre amarillo. Primero haga una plantilla de papel. Cortar una tira de papel y ajuste de jefe a jefe, con un bonito arco. En la plantilla de marca a mitad de camino entre los dos puntos centrales para los jefes y un punto. Transferencia de la plantilla a la tira plana de cobre amarillo. Uso de tijeras, cortadas un 3 7/16" 3/8" amplia franja. Taladre los agujeros para los jefes y el centro del agujero 1/8" diámetro. Los agujeros de la final de la pieza giratoria deben poder en los jefes de latón, no la porción de cobre.
(Paso opcional - para reducir el peso) Mediante un golpe de mano, perfore 3/16 espaciados uniformemente.

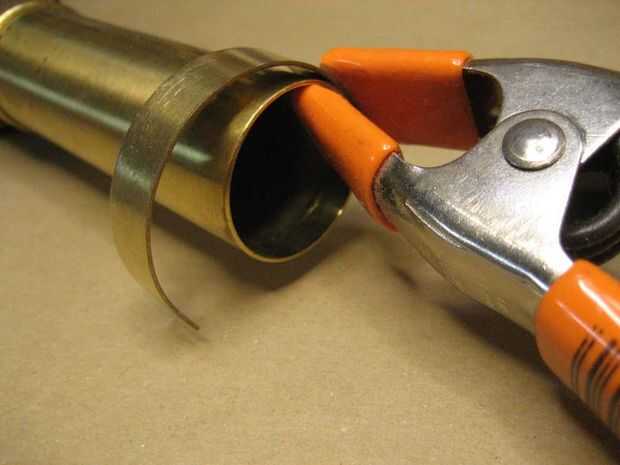

Para formar el eslabón giratorio, envuélvalo alrededor de un tubo. He utilizado un tubo de desagüe del fregadero. Mano la forma que por lo que se desliza sobre los jefes. Por supuesto, si usted tiene acceso a un rodillo, es el camino a seguir.
Para terminar el eslabón giratorio, limar y lijar para un acabado libre de rebabas lisas. También tuve que hacer dos arandelas para el jefe, ya que no pude encontrar las arandelas de latón del número 2. He hecho éstos de hoja de cobre amarillo y de un golpe de mano. Arandelas planas de latón número 4 se trabaja pero se ven un poco demasiado grandes.

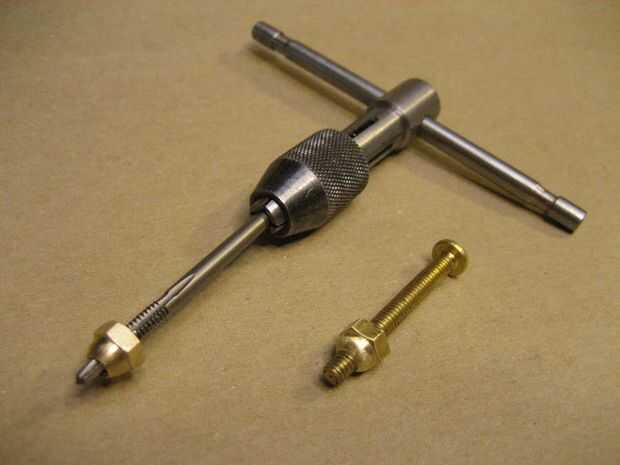

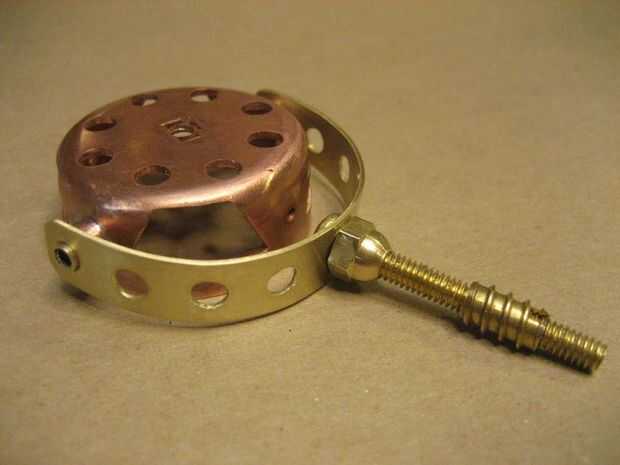

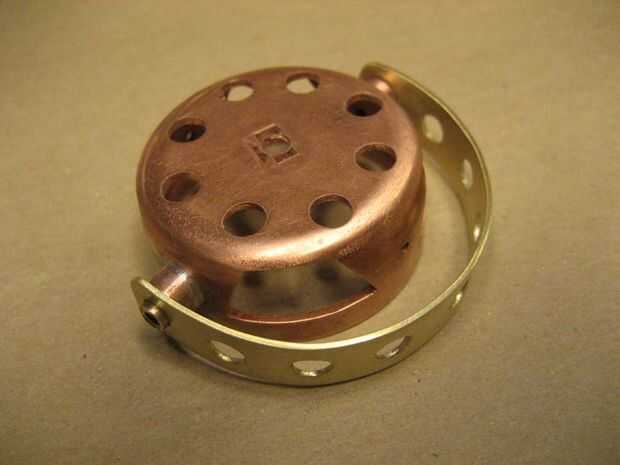

Terminar la unidad giratoria modificando una latón Tuerca de 8-32. Moler abajo de la punta y perforar la parte superior. Utilice una llave de 8-32 para crear hilos todo el camino a través de la tuerca. Puede omitir este paso mediante el uso de un normal 8-32 tuerca pero la tuerca de la bellota se ve más acabada. Luego tomar un tornillo de máquina de cobre amarillo largo de 1 1/2", colócala en el centro de la placa giratoria y trabar con la tuerca de modificado. Por último, coloque el mecanismo de giro en los jefes. El mecanismo de giro debe girar libremente alrededor de la taza de oído.
Caja de altavoz
El altavoz de la vivienda tiene el altavoz y la placa de circuito. También proporciona una superficie para pegar el oído acolchado (imitación piel de oveja).

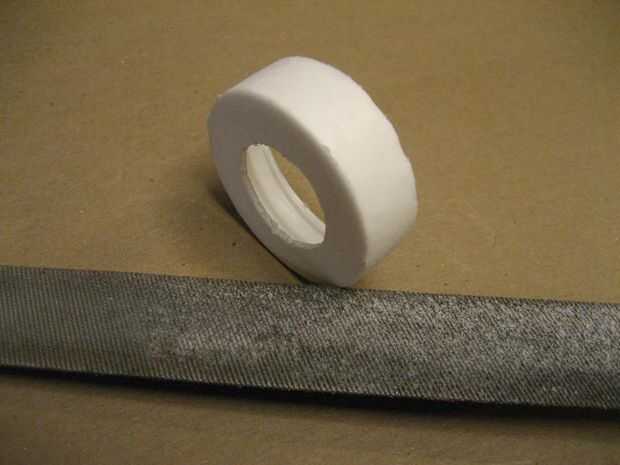

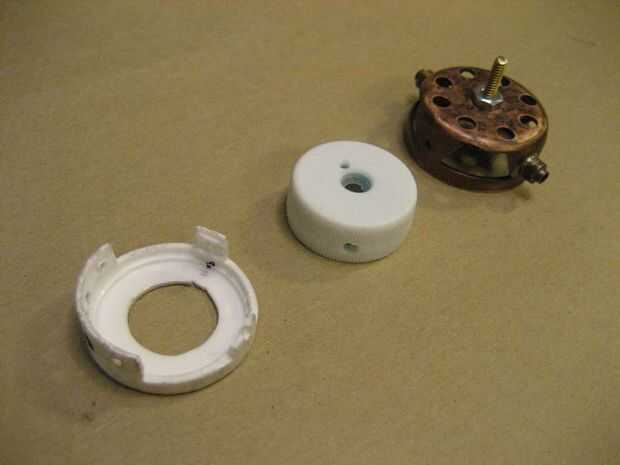

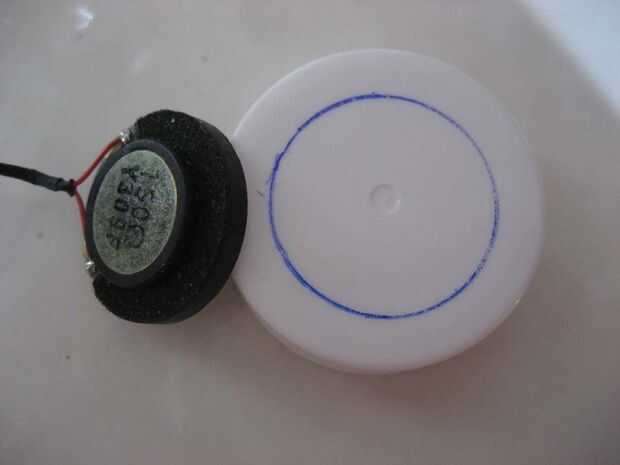

La base del altavoz de la vivienda es un tapón de una botella de Excedrin. Corte un agujero en la parte inferior que es ligeramente más pequeño que el diámetro del altavoz. Luego limar la parte exterior de la tapa para caber dentro de la Asamblea de la taza de cobre oído. Ubique donde el cable se salga y cortar ranuras en ambas tapas.

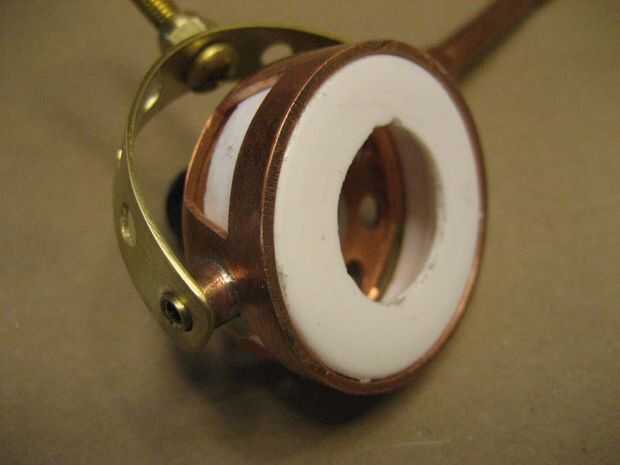

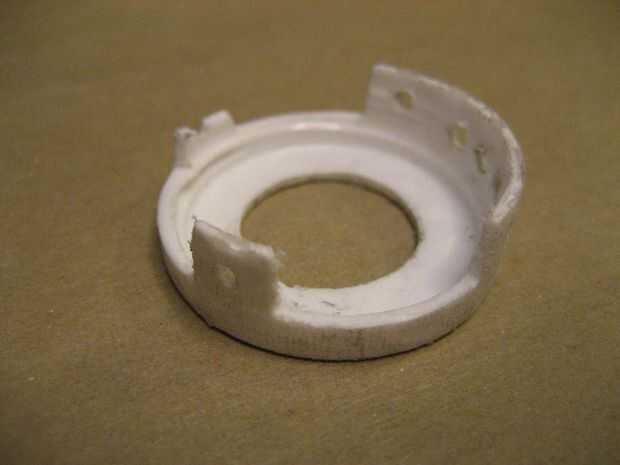

Coloque la tapa de plástico de la botella de agua dentro de la tapa de Excedrin. Con tallando un poco, mina simplemente encajado en su lugar.
Antes, usted había aprovechado 2-56 hilos en cuatro orificios de la Asamblea de Copa cobre de oído. Estos agujeros se utilizará para fijar el altavoz de la vivienda. Inserte la tapa de Excedrin en el casquillo de cobre hasta la parte inferior quede a ras con el borde de la tapa de cobre. Marque y taladre los cuatro agujeros en la tapa de Excedrin. Dos de los agujeros se llevará a cabo por el 3/8" tornillos 2-56 largo utilizados para retener la placa giratoria.
Los otros restantes orificios deberán fijarse con 1/4" largo 2-56 tornillos que deben acortarse. Los tornillos sólo tiene que penetrar la tapa de la botella de Excedrin, no la tapa de la botella de agua.
Pintar ambas tapas con pintura negra.
