Paso 5: Montaje de cojín de templo

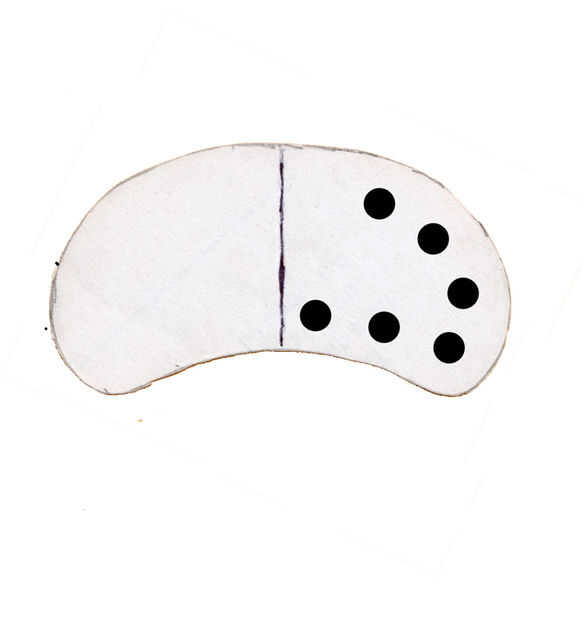

Primero cortar la almohadilla templo general de 0,032" tira plana de cobre amarillo gruesa. Corte un pedazo de 2 1/2 "x 1 1/8" en tamaño. Con unas tijeras para chapa, ajuste a una forma de riñón. Forma de la almohadilla del templo por lo que coincide con la curva de su templo. Archivo, de arena y acabado de la pieza.
(Paso opcional para reducir peso) Mediante un golpe de mano del metal de hoja, perfore agujeros de 3/16" en el cojín del templo.
A continuación, fabricar unos soportes para la almohadilla del templo. Cortar dos 1/2 "x 3/4" piezas rectangulares de la hoja de latón 0.0256. Taladro de 1/16" y 1/8 agujeros, uno para mantener un árbol de la otra mano, sujete un trozo de alambre de cobre. El alambre de cobre limita el recorrido del pivote de la almohadilla del templo. Doble los soportes de 90 grados en forma de L.

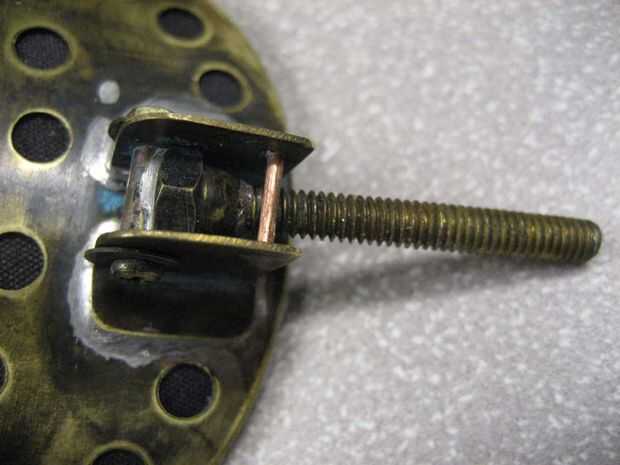

Ahora estás listo para fabricar la barra axial que consiste en un 8-32 1 1/2" latón largo tornillo de máquina con la cabeza corte aserrado apagado. Tomar una tuerca de 8-32 y aplanar y perfore la parte superior como en el paso 2. Golpee la tuerca para que las roscas recorren todo el camino. Corte una 1/2" largo pedazo de latón 1/8" tubería. Presentar una muesca en la parte plana de la tuerca y la pieza corta de tubo, la tuerca de la soldadura. La tubería debe tener una proyección leve en la tuerca. El alero actúa como un cojinete a los soportes de hecho por encima.

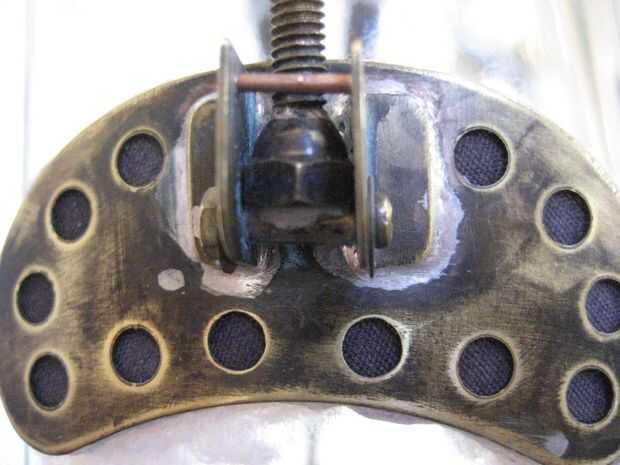

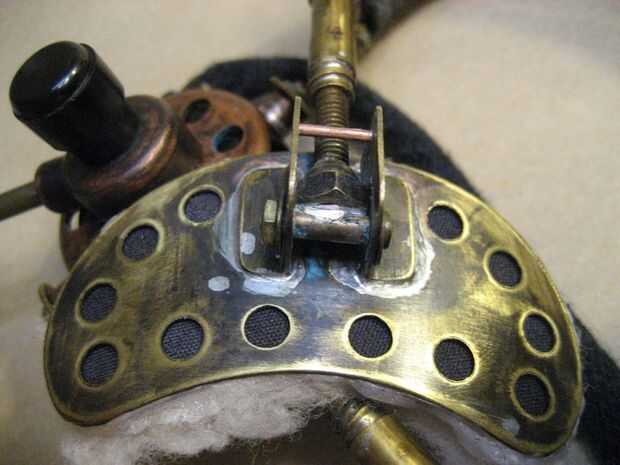

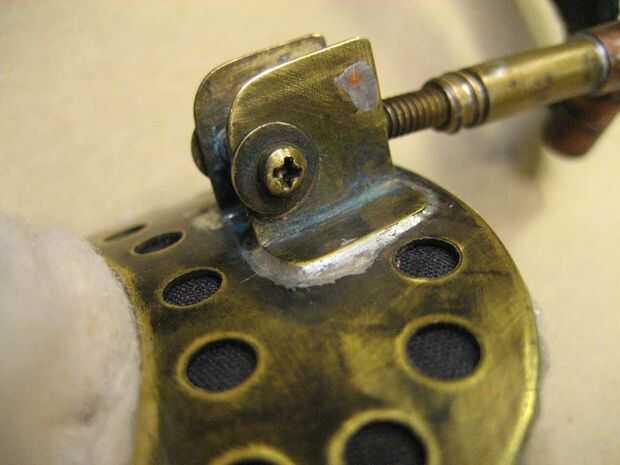

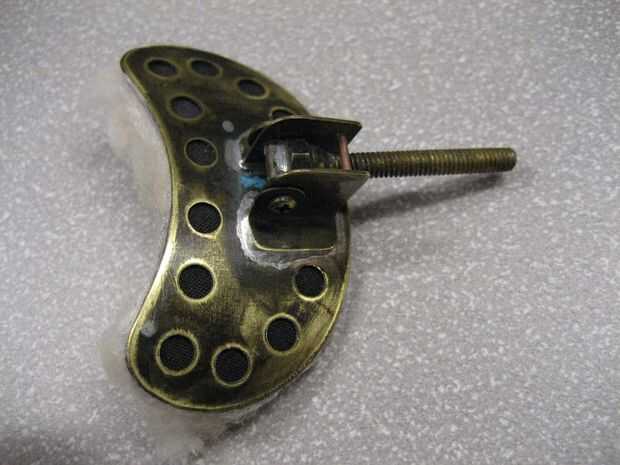

Ahora estás listo para terminar el ensamblaje de la almohadilla del templo. Deslice los soportes en la tubería de latón 1/8" corto luego coloque sobre la plataforma del templo. Hace que todo esté centrado y sudor de la soldadura de los soportes en su lugar. Después de que las partes se han enfriado, la rótula axial ahora debe pivotar en el cojín del templo. Tome un pedazo corto de alambre de cobre y deslícelos a través de los agujeros y soldar en su lugar. Corte la parte sobrante y limar plano. Por último, perno de una 2-56 3/4" largo latón tornillo y una tuerca a través del tubo de latón de 1/8". Cortar un trozo de tela negra y piel de oveja sintética en la forma de la almohadilla del templo y pegar éstos al interior superficie.
