Steampunk Desktop Media Amp (3 / 4 paso)

Paso 3: Cableado de los altavoces y amplificador

Una vez que los accesorios se acoplan a la base, es el momento de instalar los altavoces y Monte el amplificador. Los altavoces son bastante sencillos; basta con ejecutar los cables mediante el tornillo de montaje antes de que les de la soldadura lo contrario te ser maldiciendo a ti mismo más tarde cuando tienes que ripear todo aparte y rehacer :/

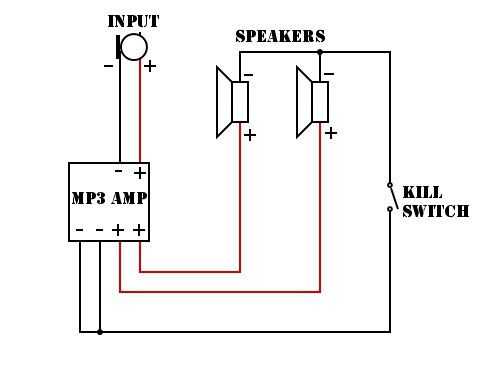

Es el circuito más simple para cablear, pero adelanté y había incluido de todos modos un diagrama del circuito para la referencia.

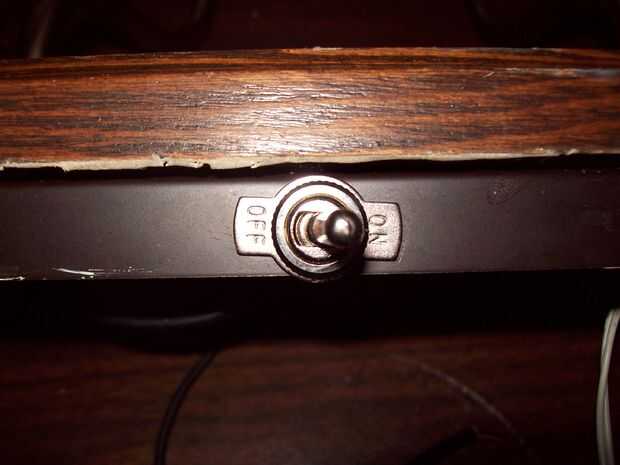

Ya que quise usar el 'Aparato' en el trabajo, quería añadir un interruptor de corte de los altavoces, perforó un agujero de montaje en el frente de la base y conectado el killswitch a los cables negativos provenientes de los altavoces (véase esquema).

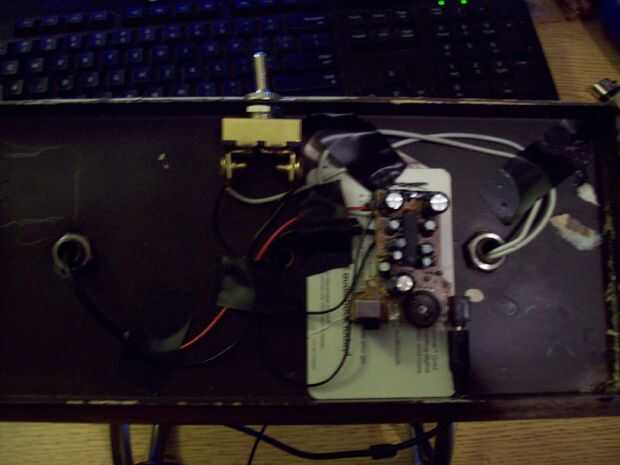

Usando el burlete adhesivo, adjunto un trozo de cartón a la parte inferior de la base para que el amplificador de mp3 no corto contra el metal.

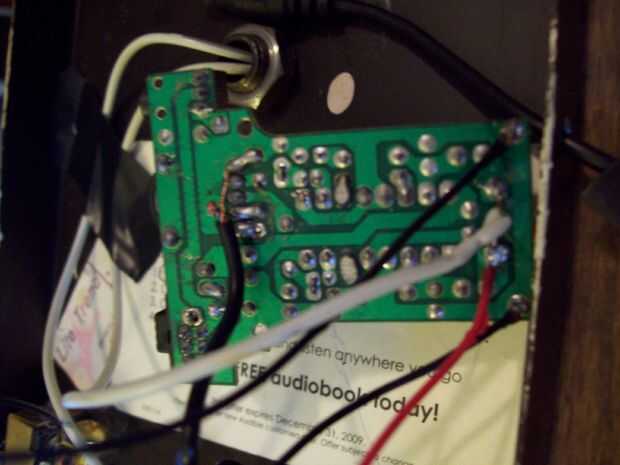

Después de ejecutar el cable de entrada a través del orificio del centro en la base, yo cuidadosamente resoldered el altavoz y conexión de entrada a la circuitboard y había pegado a la cartulina debajo de la base. Cinta aislante ayuda a mantener todos los cables fuera de la vista.

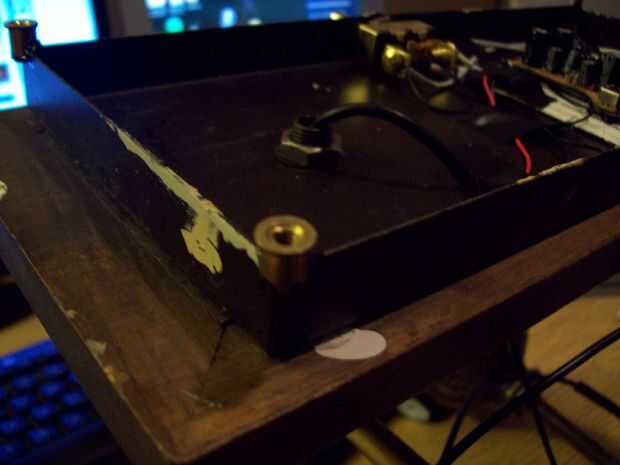

Inicialmente, las tapas del amplificador tocaron el escritorio, por lo que cavaron algunos montajes de latón en el contenedor de piezas (creo que venían de un disco duro externo de WD) y pegado a las esquinas de la base. Las muescas en la parte superior el Monte encajan perfectamente el borde de la base.
