Paso 2: circuito

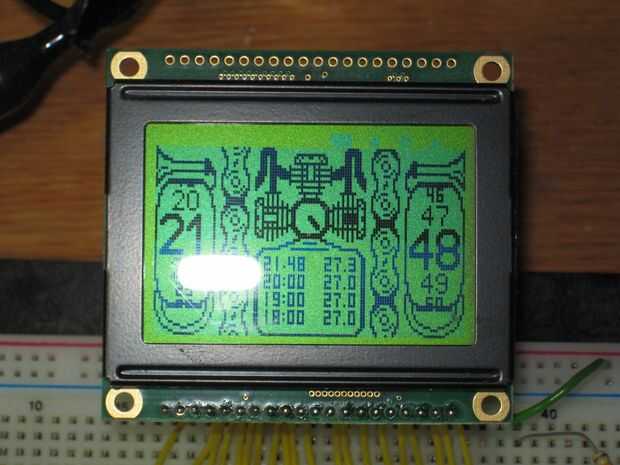

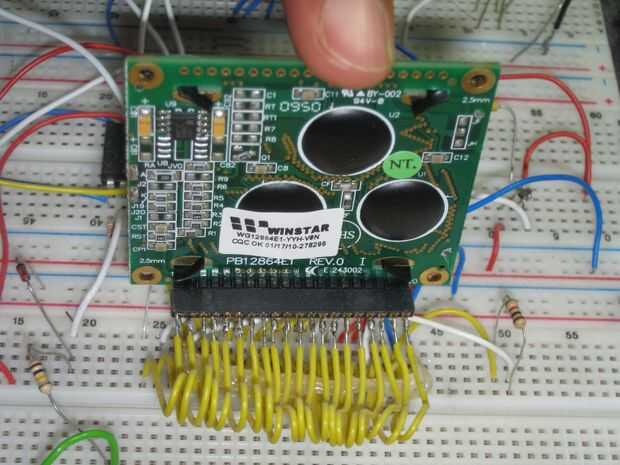

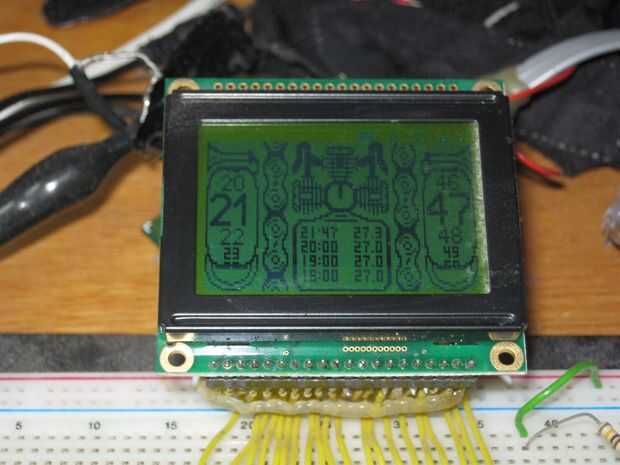

He diseñado el circuito en ISIS de Proteus y luego probado primero en breadboards y programó el inicial desarrollo

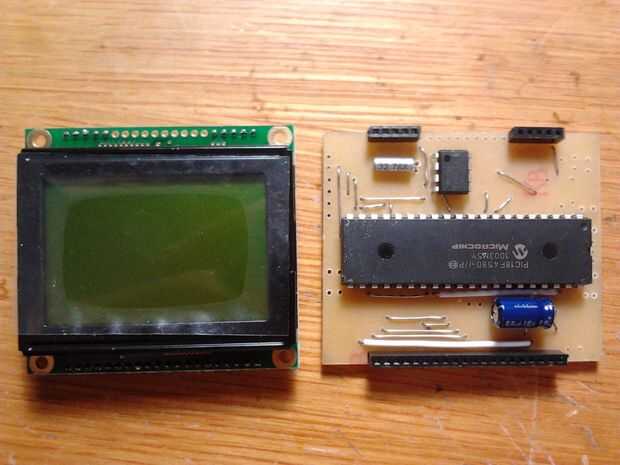

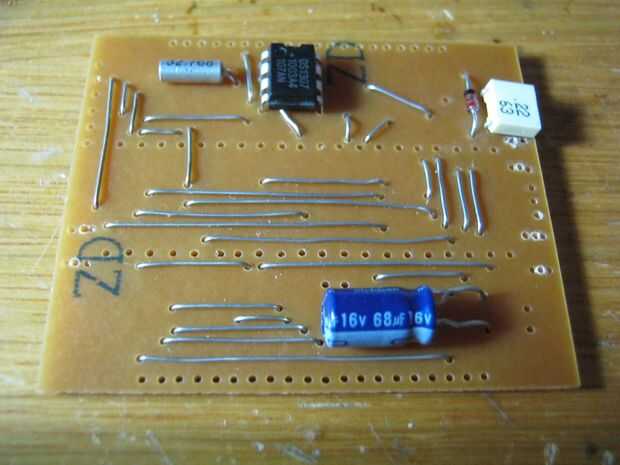

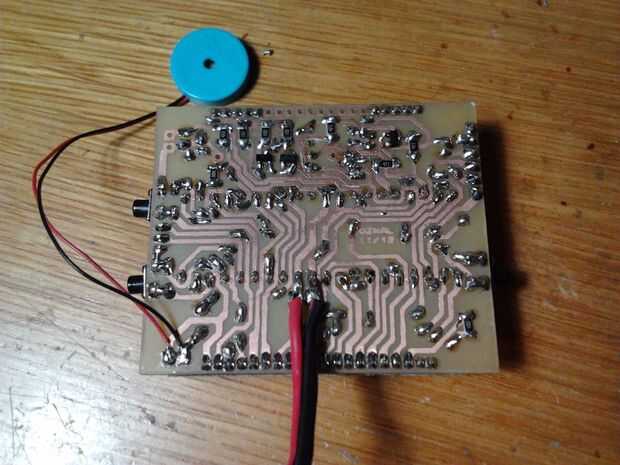

Más adelante está diseñado el pcb en Proteus ARES programa de labcenter electronics. Proteus es una gran herramienta no sólo para diseño de pcb pero todo tipo de circuito, diseño del sistema incluso electromecánico incluyendo las capacidades de simulación muy acertado. Como se puede ver en la imagen, se está simulando el circuito incluyendo un microcontrolador por el software proteus y el programa escrito en C de CCS para micro pic está ejecutando con todos los botones, los sensores son también en funcionamiento.

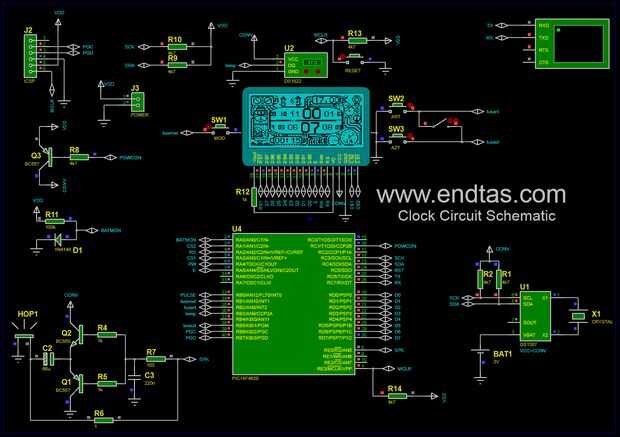

El circuito esquemático es superior y el PCB puede descargarse aquí: PCB
Observe que el microcontrolador utilizado en el proyecto pic 18F4620.
