STM32F103 USART transmisión (usando Keil y STMCubeMX) (1 / 3 paso)

Paso 1: Crear proyecto con STM32CubeMX

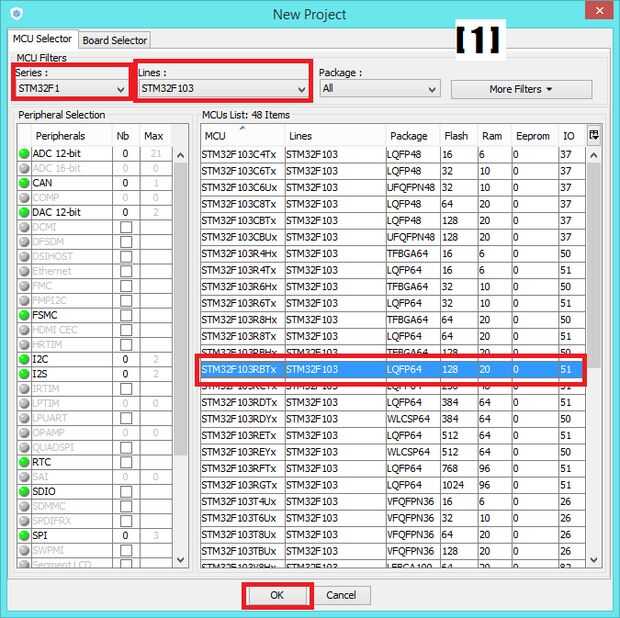

Abra STM32CubeMX. Haga clic en 'Nuevo proyecto'. De la serie selecciona 'STMF1', 'líneas' Seleccione STM32F103. Lista de MCU, seleccione 'STM32F103RBTx'. Haga clic en "Aceptar".

{Ver imagen: [1]}

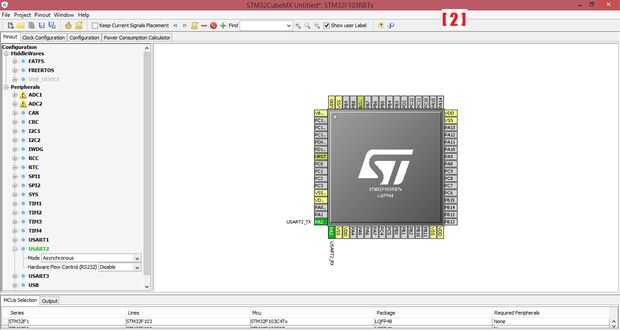

Ahora, Set 'modo' a 'Asincrónico' bajo 'USART2' en los 'periféricos' como se muestra en la figura siguiente:

{Ver imagen: [2]}

Ahora, haga clic en el botón 'Generar código'. Rellene el nombre del proyecto, donde guardar proyecto y ' herramientas / IDE' Seleccione 'MDK-ARM V5'. Haga clic en "Aceptar". Y haga clic en "Abrir proyecto".
