STM32F103 USART transmisión (usando Keil y STMCubeMX) (3 / 3 paso)

Paso 3: Visualización de la salida

Ahora, presione el botón de 'Negro' resto te 'STM32' Junta.

La Junta STM32 ahora habrá transmisión línea: "Hola mundo por Arca".

Ahora, como sabemos que STM32 Junta transmitirá esta serie a nuestro PC vía el puerto su conectado a. Por lo tanto, para poder ver esta transmisión necesitamos tener algún tipo de software que va a leer esta entrada en serie del puerto. También necesitamos este software en el futuro. Para ello vamos a utilizar "Docklight".

Abra la carpeta extraída (mientras debe descargado en nuestro tutorial conseguir comenzó. Si no lo tienes puede google para "docklight" y descargar el archivo de instalación.) Ahora, ir a carpeta "docklight" y haga doble clic en "setup.exe". Si pide permiso, decir "Sí". Aparecerá una ventana como esta.

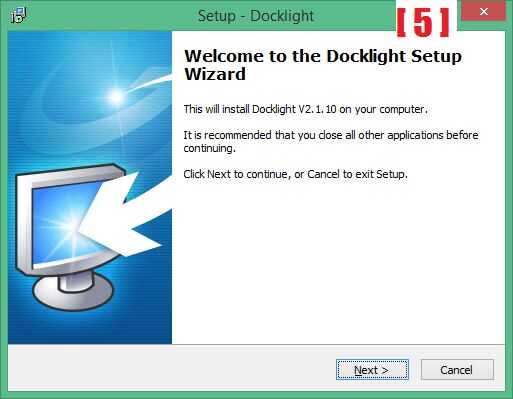

{Ver imagen: [5]}

Haga clic en "Siguiente".

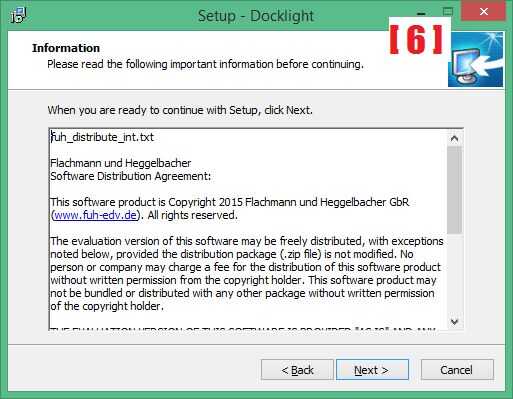

{Ver imagen: [6]}

Haga clic en "Siguiente".

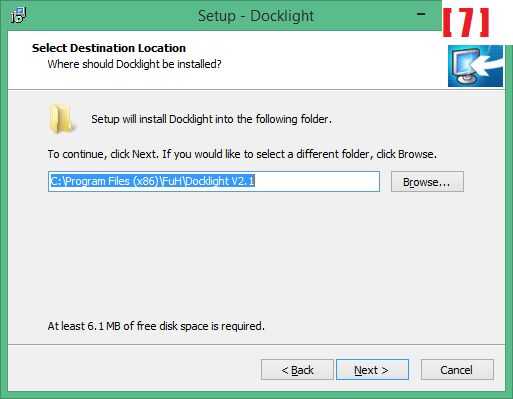

{Ver imagen: [7]}

Seleccione dónde desea instalar y haga clic en "Siguiente".

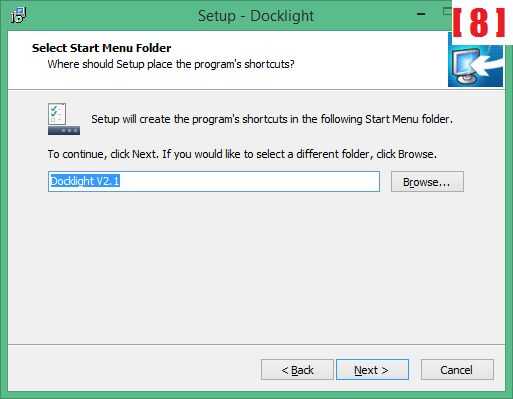

{Ver imagen: [8]}

Haga clic en "Siguiente".

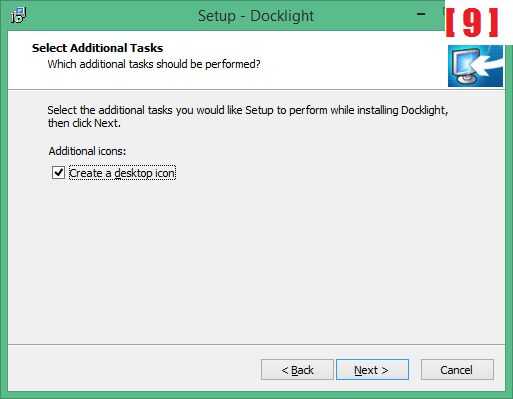

{Ver imagen: [9]}

Haga clic en "Siguiente".

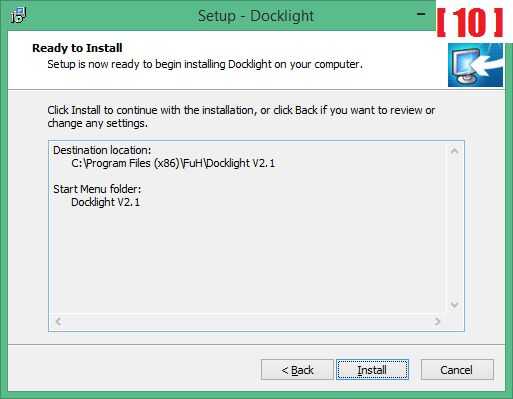

{Ver imagen: [10]}

Haga clic en "Instalar". Y comenzará a instalar el Docklight:

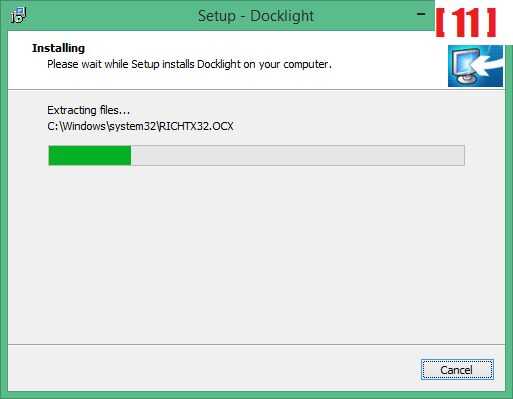

{Ver imagen: [11]}

Después de algún tiempo:

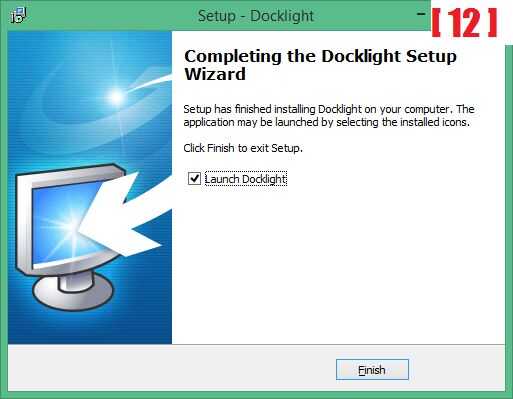

{Ver imagen: [12]}

Haga clic en finalizar.

Si no abrió, abrirá Docklight.

Aparecerá una ventana como esta:

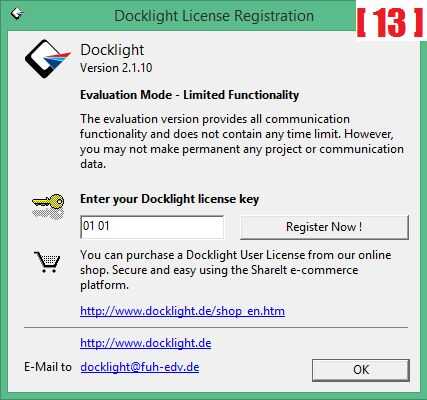

{Ver imagen: [13]}

Haga clic en "Aceptar". Luego aparecerá una ventana como esta:

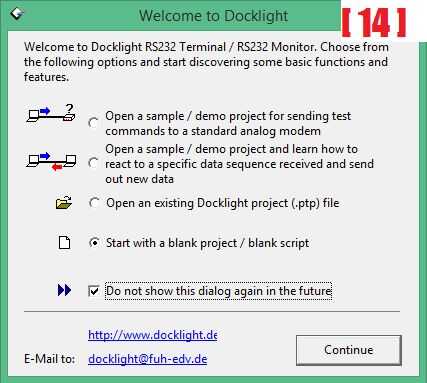

{Ver imagen: [14]}

Haga clic en "Continuar".

Ahora, debe tener esta ventana:

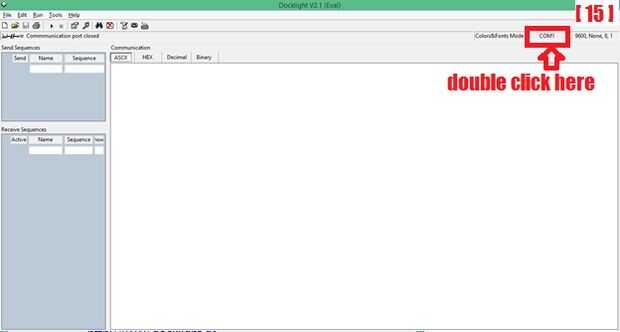

{Ver imagen: [15]}

Haga doble clic en "COM1" en la esquina superior derecha. Aparecerá una ventana como esta:

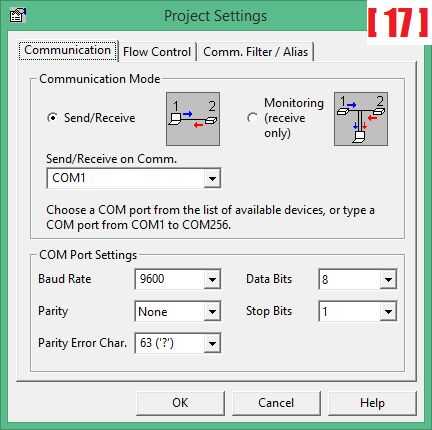

{Ver imagen: [17]}

Ahora, mientras que pulsando y manteniendo pulsado la tecla de Windows, pulse la tecla R ("Run")

Aparecerá una ventana como esta:

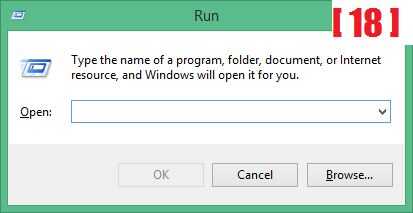

{Ver imagen: [18]}

Tipo "devmgmt.msc" y pulse "OK". "Administrador de dispositivos aparece" como se muestra a continuación:

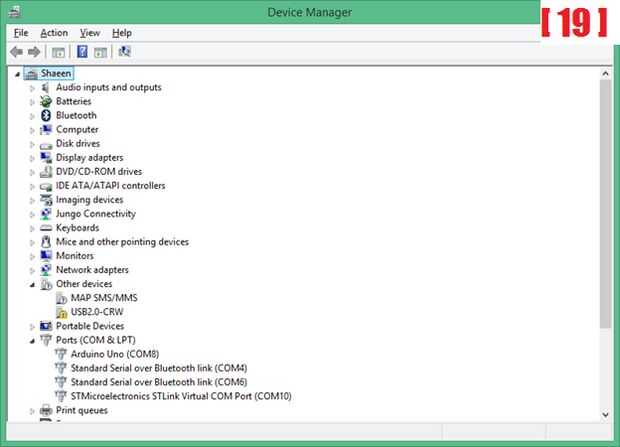

{Ver imagen: [19]}

Ahora, abrir "Puertos (COM & LPT)" y leer el "COMNo." frente a "STMicroelectronics STlink Virtual COM Port". En mi caso, es "COM10". Ahora, cambie a "docklight" y seleccione "COM10..."

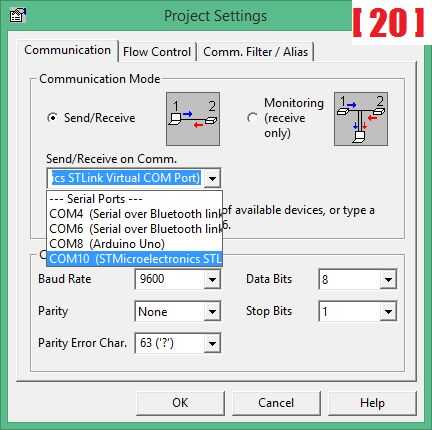

{Ver imagen: [20]}

Select Baud rate: 115200.

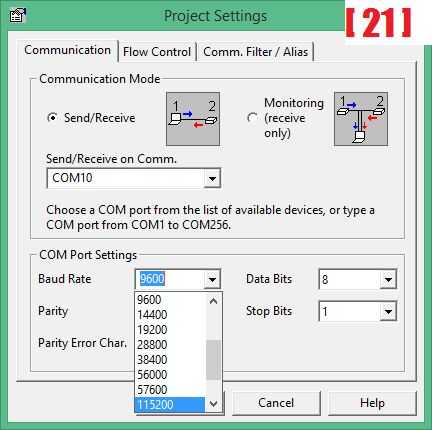

{Ver imagen: [21]}

Y haga clic en "Aceptar". Ahora, usted debe ver una ventana como esta:

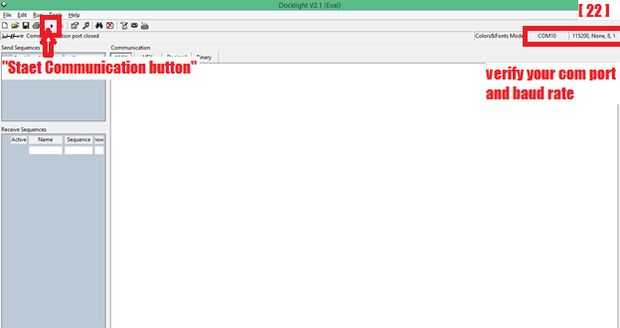

{Ver imagen: [22]}

Y ahora Haz clic en el botón "Iniciar comunicación". O presione "F6". Haga clic en el botón"restablecer negra" en su tabla de STM. Y se verá "Hola mundo por Arca" que fue transmitido por su "STMBoard".
