STM32F103RB en Arduino y más allá (1 / 11 paso)

Paso 1: microcontrolador

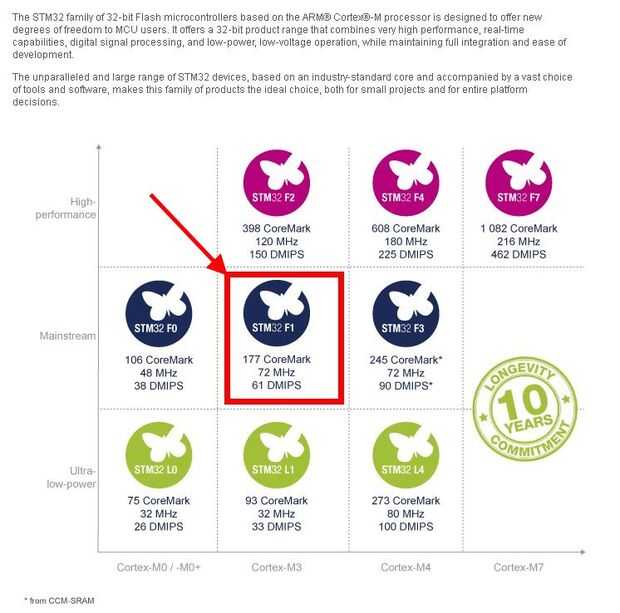

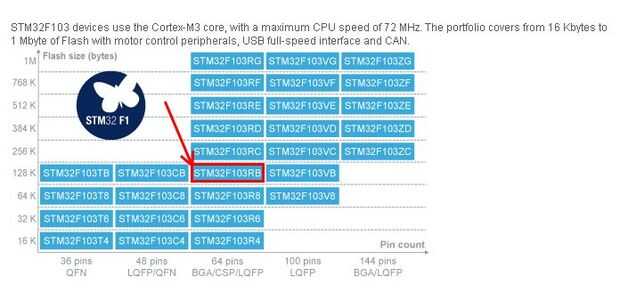

Como podemos ver en los gráficos anteriores, nuestro microcontrolador alinea en el medio, en términos de rendimiento y memoria. Estos gráficos son imágenes del sitio del ST:

Resumen de STM32F103RBT6:

Núcleo ARM® CortexTM-M3: frecuencia: 72 MHz

Memoria:

  • Flash - 128 Kbytes
  • SRAM - 20 Kbytes

Temporizadores:

  • Propósito general: 3 temporizadores (16 bits)
  • Control avanzado: 1 temporizador (temporizador de SysTick 24-bit)

Comunicación:

  • SPI 2 (hasta 18 Mbit/s)
  • I2C 2 (soporte SM Bus 2.0/PM Bus)
  • USART 3 (hasta 4,5 Mbit/s, otros dos hasta 2.25 Mbit/s)
  • USB 1 (compatible con el USB Full-speed 12 Mbs)
  • PUEDE 1 (hasta 1 Mbit/s)

GPIOs: 49

ADC de 12 bits: 2 ADC - 16 canales

RTC (reloj de tiempo real): 1

DMA: 7 canales

Sensor de temperatura interna: 1 (internamente conectado con el canal de entrada de ADC_IN16)

Voltaje de funcionamiento: 2.0-3.6 V

Paquete: LQFP64
