Paso 4: cableado

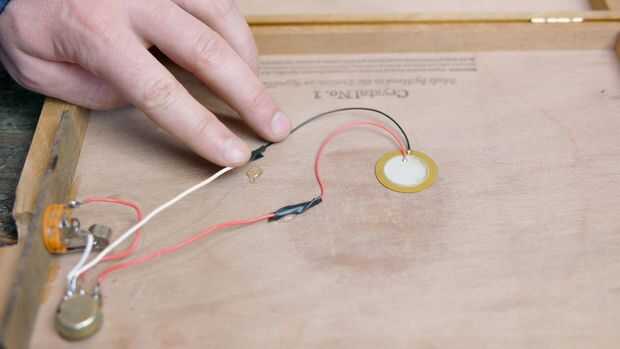

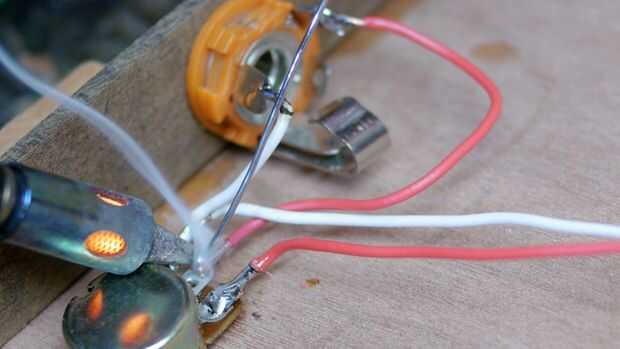

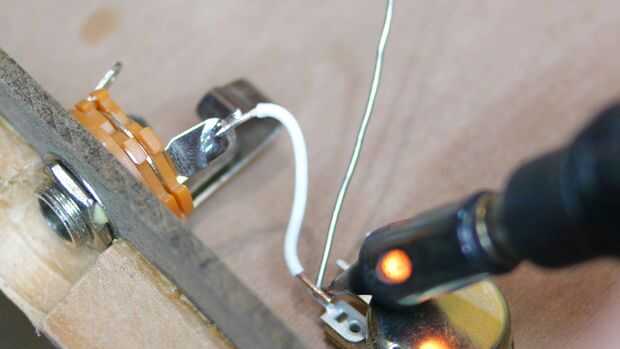

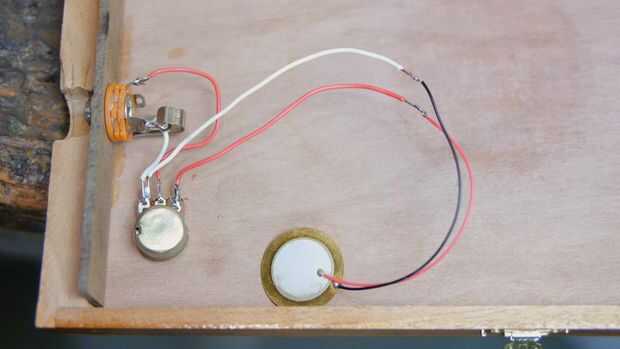

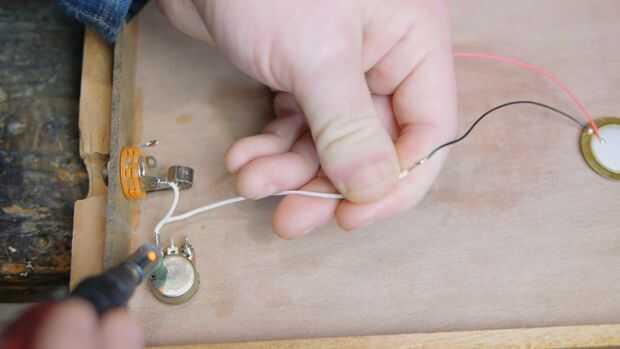

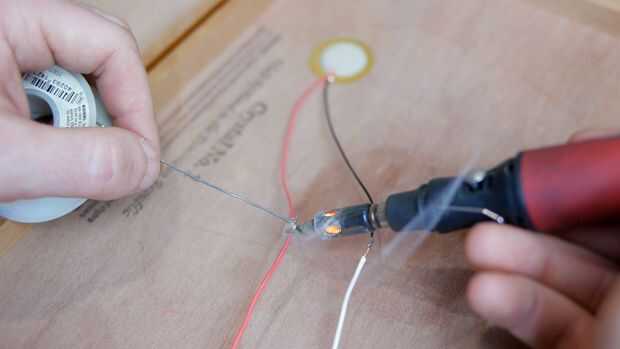

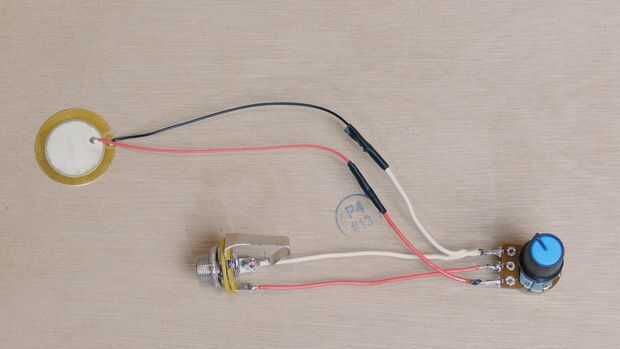

En la primera imagen por encima de usted puede ver el trazado del circuito que utilizaremos aquí. Es difícil de explicar cada paso en palabras pero debe ser muy claro al estudiar las imágenes. La toma de audio está conectada primero el potenciómetro (alambres con núcleo de fundente de la soldadura) y luego a los cables del transductor piezoeléctrico.
Las conexiones expuestas que están en riesgo de entrar en contacto con ellos deben ser cubiertas de cinta aislante. En este momento, pueden pegar los cables a la caja para evitar moverse, y el piezo pegado en la parte inferior de la tapa de la caja. La colocación de la piezo debe ser justo en el centro de la tapa donde la madera experimenta la mayoría de los movimientos y así más las vibraciones para el piezo para convertir en una señal de audio.
