STOP LED (3 / 5 paso)

Paso 3: Paso 3

Lista de piezas

66 - LED rojo.
22 - resistencias de 120 ohmios 1/4 vatio.
Caja de lápiz 1-PVC.
2 - pares de la tuerca y el perno para fijar la unidad a la vehicie.
Algunos cables eléctricos, soldadura y cinta aislante.

Este circuito es para vehículos cuya battary para su alimentación.

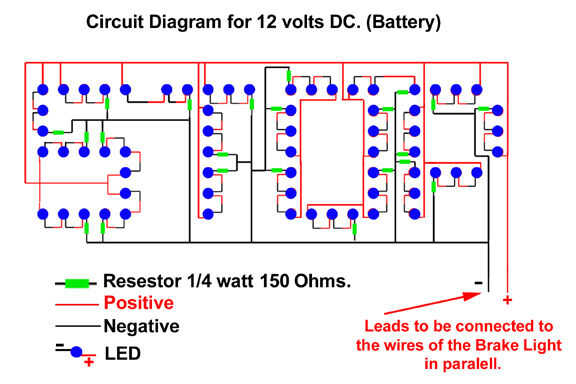

Seguir el circuito y soldado el LED del como se muestra en el diagrama.

Se unen tres LEDs en serie con una resistencia y luego se unen PARELLRL a la línea principal.

Los conductores de la línea principal se une a los cables de la luz de freno en paralelo.

Cuando los frenos son aplicar el tanto la luz de freno y se enciende la señal de STOP.
