StopIt! Juego de LED (con arduino) (4 / 6 paso)

Paso 4: Construir el circuito

Ahora es el momento para construir el circuito. Asegúrese de desconectar la placa Arduino antes de cablear para arriba.

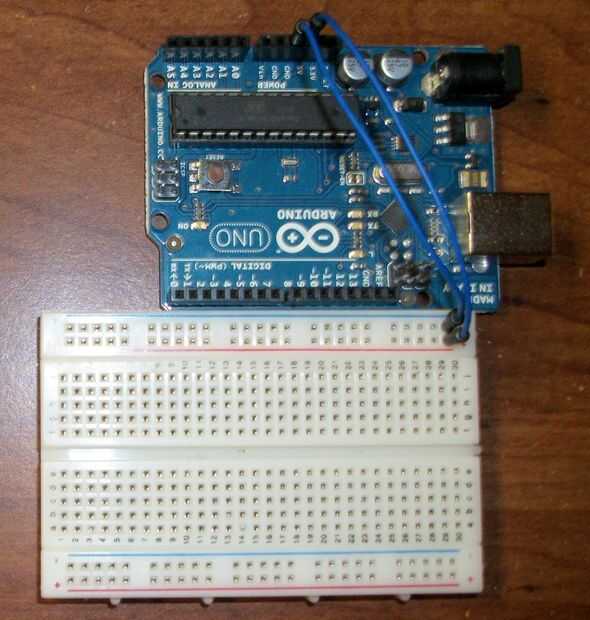

Alimentación y tierra:
-Ejecutar un cable puente de los pines de arduino "5V" protoboard "+" del carril.
-Ejecutar un puente de alambre del perno "GND" arduino protoboard "-" carril.

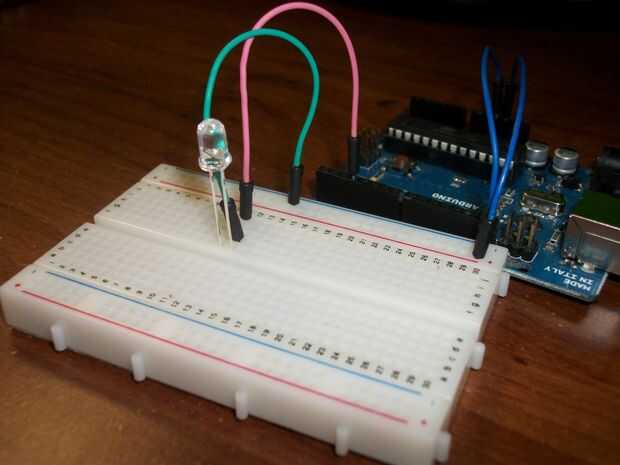

LEDs:
-Coloque los LEDs en tu protoboard como se muestra, con las puntas más lejos a la izquierda. El LED rojo va en el medio.
-Pase los cables desde cada fila de la protoboard con una corta ventaja de LED en que el "-" trenes protoboard.
-Pase los cables desde cada fila de la protoboard con una larga LED conducen a los pines de arduino 2 a 6.

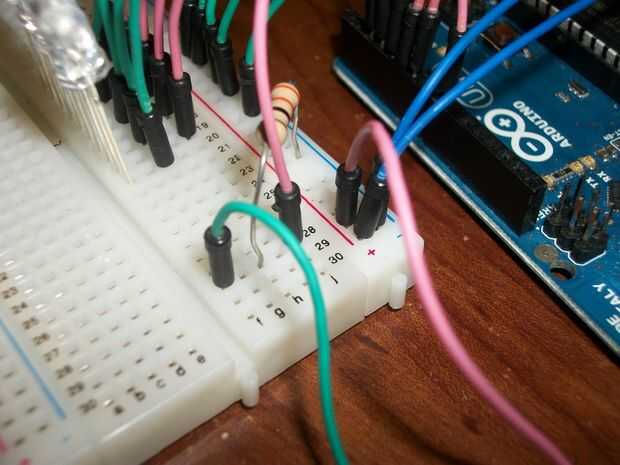

Botón:
-Ejecutar uno de los botones de cables a la placa "+" del carril.
-Ejecutar el segundo alambre del botón a una fila de la protoboard vacía.
-Ejecutar un cable de la misma fila en el protoboard para arduino pin 8.
-Ejecutar un resistor de esa fila a la placa "-" carril.

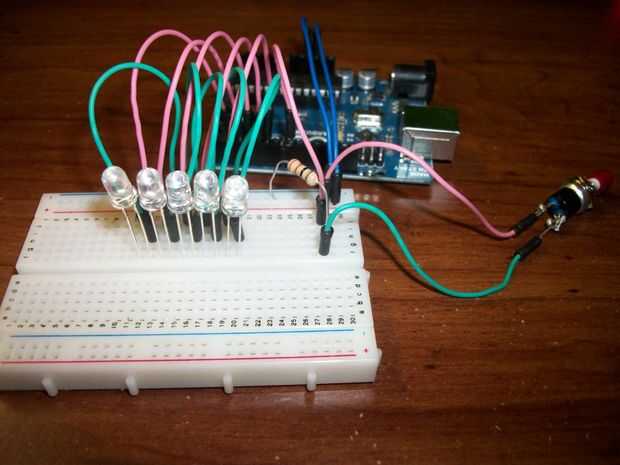

Asegúrese de que la configuración coincide con las fotos.
