Paso 2: Autodesk 123D y marco de pino

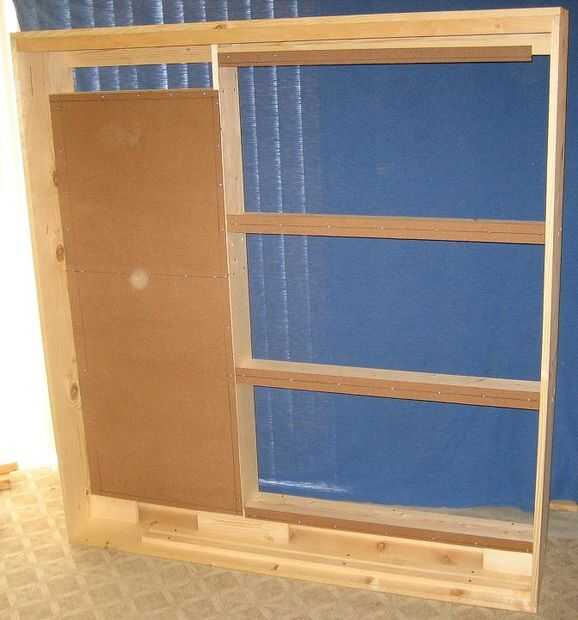

Cuando se compra madera de pino de Home Depot Asegúrese de que usted pasa tiempo seleccionando las mejores piezas de madera recta. Encontré que la madera en la parte superior de la pila es por lo general las piezas más torcidas. Algunas de esta madera se pueden devolver artículos y obviamente gente regresaría a la peor de las piezas. Aquí está un truco para ayudar a determinar las piezas rectas. Coloque la pieza de madera en el piso plano concreto y utilizar el piso como un borde recto. Manténgase alejado de madera que se tuerce a lo largo de la longitud. Piezas largas de madera que arquee ligeramente en el medio pueden ser aceptables si un proceso posterior como atornillando a la estructura final se les endereza hacia fuera.

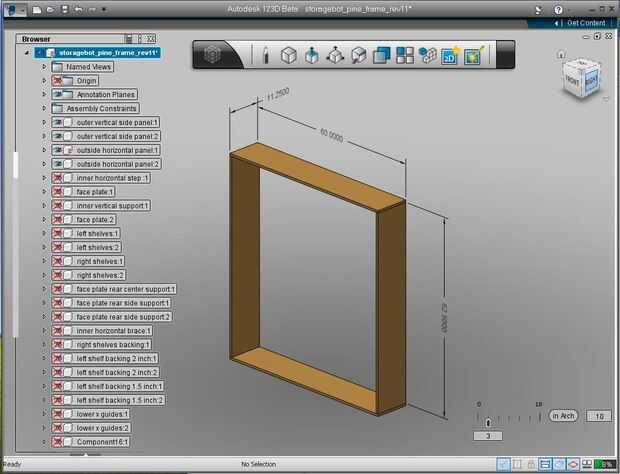

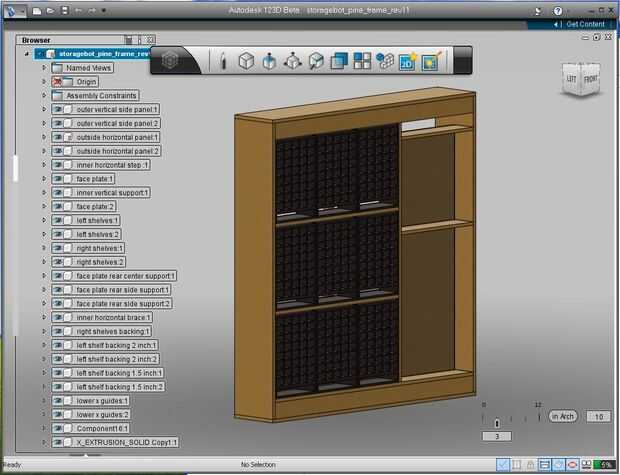

Modelo de la estructura de pino utilizando el programa gratuito de CAD 3D de Autodesk 123D de llamado. Puede descargar el programa aquí:

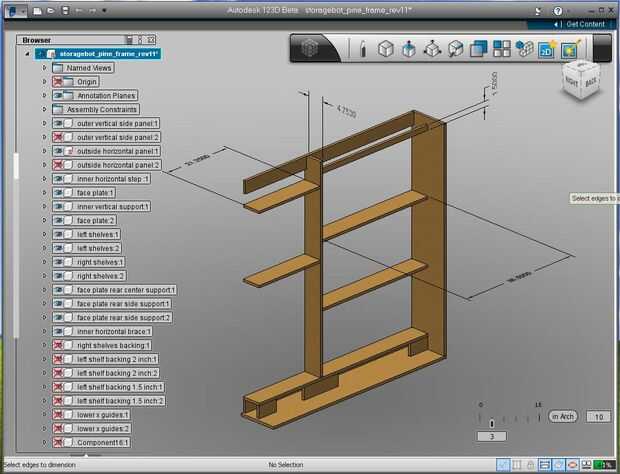

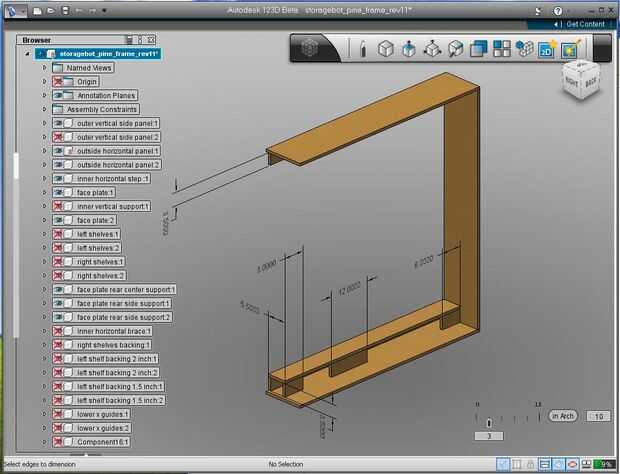

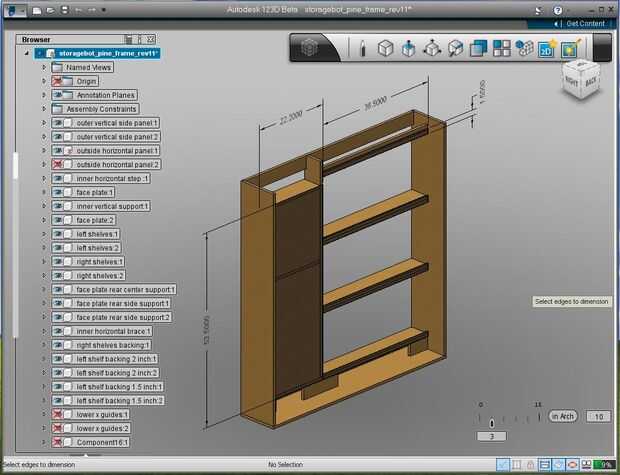

Lo cool de este programa es que los componentes de los sistemas del modelo y luego conectarlos con algo que se llama las restricciones. En 123D restricciones están bajo la intención de diseño \ icono montar. Con las limitaciones puedo decir 123D 2 piezas separadas de madera de pino y alinee los bordes entre sí. Otra característica útil del 123D es el historial del navegador en el lado izquierdo de la pantalla. Con este navegador fácilmente puedo convertir componentes de encendido y apagado pulsando sólo un icono "ojo" para cada componente. He utilizado esta característica para generar las imágenes paso a paso para la construcción del marco.
El modelo 123D de la estructura de pino se coloca por debajo como un archivo zip. Divertirse jugando con el 123D y asegúrese de ver los videos tutoriales en YouTube.
