Paso 1: El dispositivo DIY "Gamebuino" y cómo conseguir uno
El "Gamebuino" o realmente un DIY "Fakebuino" utilizado en este video es solo una pantalla de lcd monocromo Nokia 5110 cableada hasta un Arduino Nano (ATMega328). También se incluye en mi build es un desbloqueo de la tarjeta SD y una salida de amplificador PAM 8403 . Todos los componentes se pueden comprar muy baratos en Ebay. Simplemente buscar los términos en negrita arriba.
Alternativamente, usted puede comprar un dispositivo como este Ready-Made en www.gamebuino.com. Aurelien Rodot, el genio detrás del dispositivo de Gamebuino ha código abierto su hardware y su biblioteca. Usted encontrará toda la información que necesita buscando en su página web del proyecto.

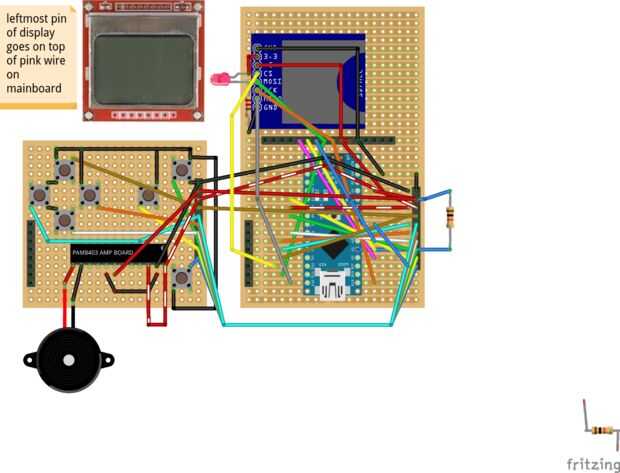

He incluido un esquema de Fritzing de cómo mi propio dispositivo está atado con alambre para arriba. Sólo ten en cuenta, que no es un dispositivo de compatible con Gamebuino de 1:1, es mi propia versión de la cosa. Tome nota: el chip 8403 PAM no es un chip, los pines se refieren a las conexiones en un desglose de PAM 8403.
También, que no explican cómo usar una LCD de Nokia 5110 / SD tarjeta breakout con Arduino, aunque pidió. Ambos temas han sido ampliamente cubiertos por otras personas y usted tendrá que hacer su propia investigación.
