Stripboard Arduino shield para programación ATtiny45 y ATtiny85 (3 / 6 paso)

Paso 3: Agregar el zócalo del IC y las tomas de Rúbrica femenina

a continuación es el momento de añadir el zócalo para celebrar el ATtiny y también algunos encabezados del enchufe hembra para ayudar con la creación de prototipos.

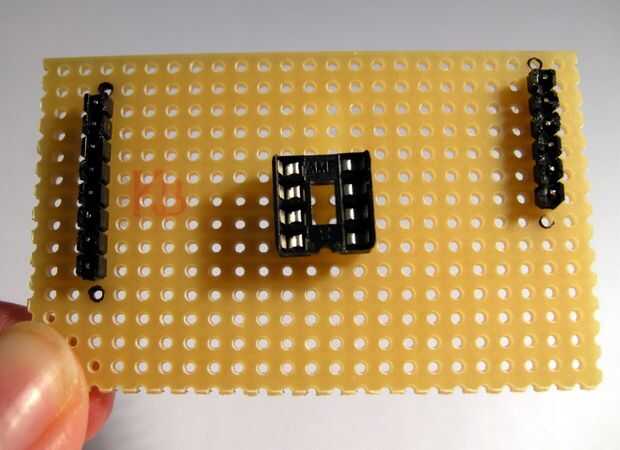

Coloque el zócalo del IC según el dibujo, asegurándose de tener la alineación correcta con las cabeceras hombres y también que la muesca en el lugar adecuado (tener cuidado con mis fotos - puede ser orientadas en diversas direcciones a lo que estás esperando, lo siento!)

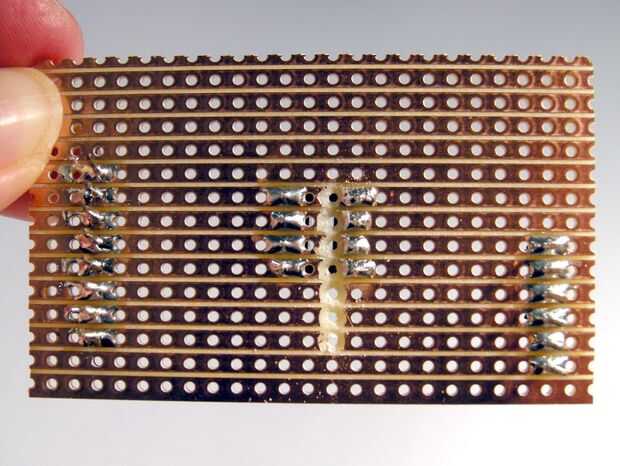

En la toma de corriente de soldadura y cortar las pistas como se muestra en la foto y el diagrama de diseño.

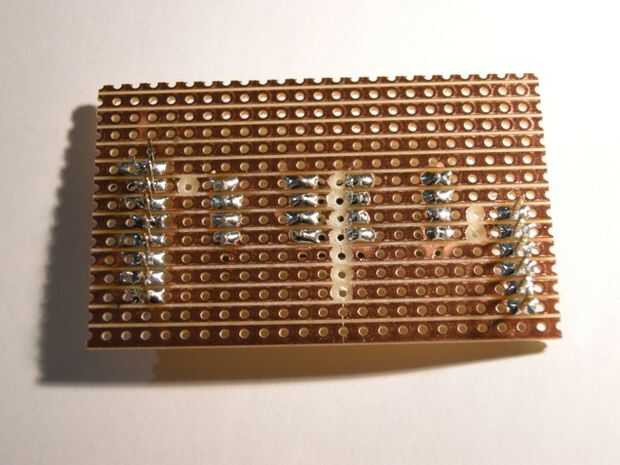

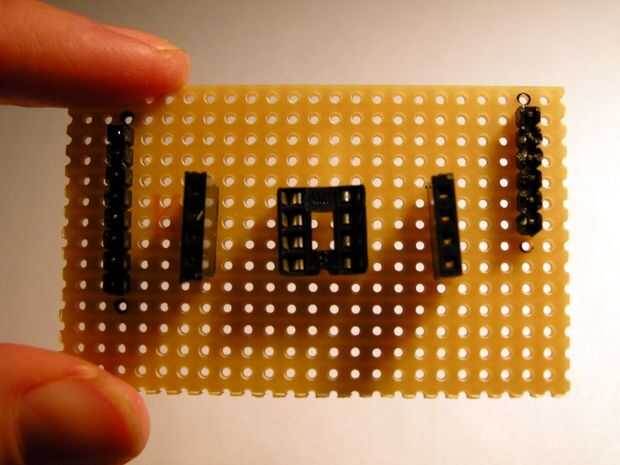

Alinee los encabezados femeninos con el zócalo del IC y soldarlos en demasiado. Cortar las pistas como se muestra en la foto y el diagrama de diseño.
