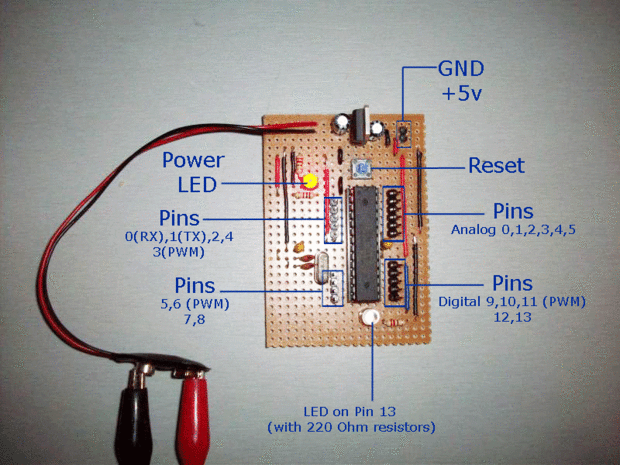

Stripboard Arduino

en este, mi primer Instructable voy a mostrarte cómo hacer un Arduino mínimo por una fracción del precio, utilizando placa perforada/Veroboard.

Lista de materiales:

1 x Atmel ATMega168 = 2.65
1 x Stipboard = p 72
1 x 7805 regulador de voltaje = p 26
2 x LEDs = 16p
resistencias de 2 x 220 Ohmios = 8p
1 x resistencia de ohmio 10 k = 4p
2 x 10 uF condensadores = p 12
cristal de reloj de 1 x 16 MHz = 45p
2 x 22 pF condensadores = p 10
condensadores de 2 x.1 microfaradio = 10p
1 x botón momentáneo pequeños = p 18
pequeña cantidad # de alambre para puentes

Total = 5.94

(Todos los precios basados en precios de un solo componente de bitsbox)
