Paso 1: Piezas y herramientas
-Soldador (para soldar)
-Dremel/Dremel-como herramienta (para perforar y cortar el recinto)
Vas también necesita algunos de la soldadura. Ahora a las partes.
Si no tienes un Arduino o quieres hacerte una placa para este proyecto, será necesario:
1 x 10K 1/4W Resistor
2 x 1K 1/4W Resistor
4 x 1uF 25V condensador electrolítico
1 x 100uF 25V condensador electrolítico
3 x 100nF 25V condensador multicapa
2 x 22pF 25V condensador de cerámica
1 x cristal de 16 MHz
1 x MAX232
1 x ATMEGA8/ATMEGA48/ATMEGA88/ATMEGA168/ATMEGA328 (Nota: ATMEGA48 no puede tener un gestor de arranque y su flash es demasiado pequeño para este proyecto)
1 conector DB9 de x RS232
1 x conector de alimentación (depende de la fuente de alimentación)
Para el controlador de LED que necesita:
6 x 1,2 ohms 1W resistencia
Resistencia 6 x 47 Ohm 1/4
Trimmer de 6 x 100 ohmios
Diodo Zener de 6 x 4, 3V
2 x LM324

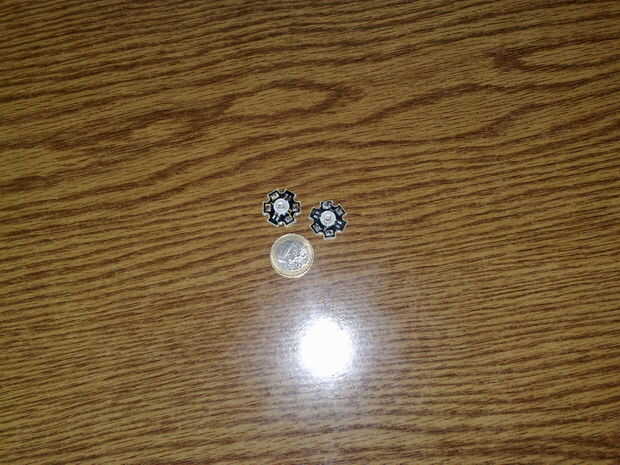

Usé 2 LEDs de 3W RGB he comprado de Dealextreme.
El recinto es de Futura Elettronica (empresa italiana), código de producto AUS11.
Adjunto un ZIP con todos los archivos de proyecto en él.
