StrobeDuino - lámpara del estroboscópico/RGB controlado por ordenador (4 / 10 paso)

Paso 4: El conductor actual constante

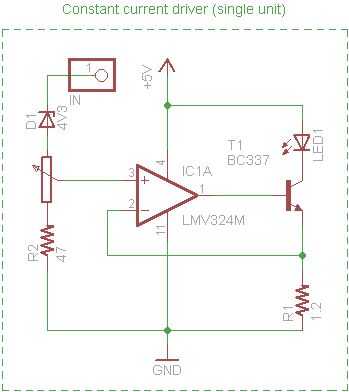

LEDs deben ser actuales conducido. Hice 6 controladores simple con salida de corriente ajustable (500mA máx.). ¿Cómo funcionan estos? Es simple. El LED está conectado a la salida del opamp con un transistor para aumentar potencia. Hay una resistencia de pequeño valor en serie con el LED. La caída de tensión en el resistor es IR (Ley de Ohm). Por ejemplo, si es de 300mA que fluye a través de una resistencia de 1,2 Ohm la caída de tensión es V = 0.3 x 1.2 = 0.36V.

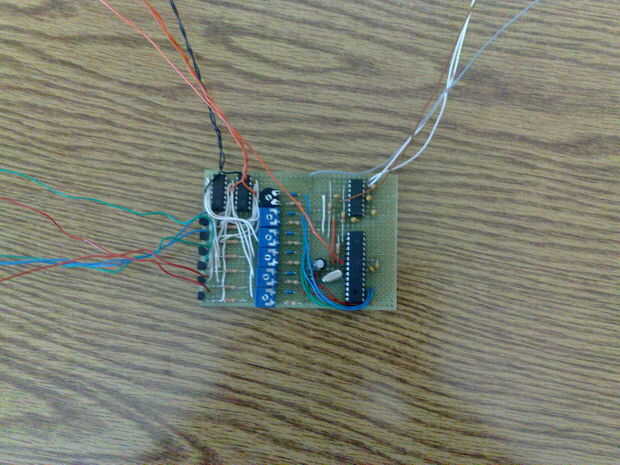

El opamp cambia la tensión de salida hasta que la diferencia entre + y - es 0. Si atribuimos el - entre el emisor y la resistencia de la caída de tensión en el resistor entrará-. Todos tenemos que hacer es traer + queremos a la caída de tensión en el resistor y el opamp ajusta la salida para dar esta caída. Por ejemplo, si la resistencia es de 1,2 ohmios y ponemos 0.36V el + de entrada la caída en la resistencia será 0.36V y la actual corriente 300mA. Le puse un Diodo zener ya que sería poco práctico regular a 5v hasta 0.3V - 0.4 v utilizando un divisor de tensión. El Diodo zener 4.3V las gotas y el condensador de ajuste es mucho más preciso. El resistor de 47 ohmios está allí sólo para limitar la corriente a 15mA en caso de un condensador de ajuste completamente dado vuelta. Necesita un conductor para cada LED. El principal problema de los LED de Dealextreme es que son ánodo común, por lo que no es posible ponerlos en serie. Así que necesito 6 conductores (2 rojo, 2 verde y 2 azules). La salida del microcontrolador se va a "In". Utilicé dos LM324 (opamp cuádruple) para tener 8 opamps (2). El transistor es BC337 (pero usted puede cambiarlo). Si utilizas BC337 no necesita caja si la disipación de la energía total es menor que 620mW. Con un 3, 5V llevó este medio 410mA corriente máxima sin caja. Si puedes, disipador de calor de todos modos.
Disipación máxima R1 es 0. 35W, por lo que se trabajaría un resistor de 1/2W, pero su ' mejor poner una resistencia de 1W. ¿Por qué? Porque cuanto mayor sea la resistencia, la nevera se queda. Calefacción causas afecta una pequeña deriva en el cual valor de resistencia a la corriente. No hay necesidad de resistores de precisión porque el barbero lo compensa pero la resistencia debe ser muy estable. Así que mantenerlo frío!

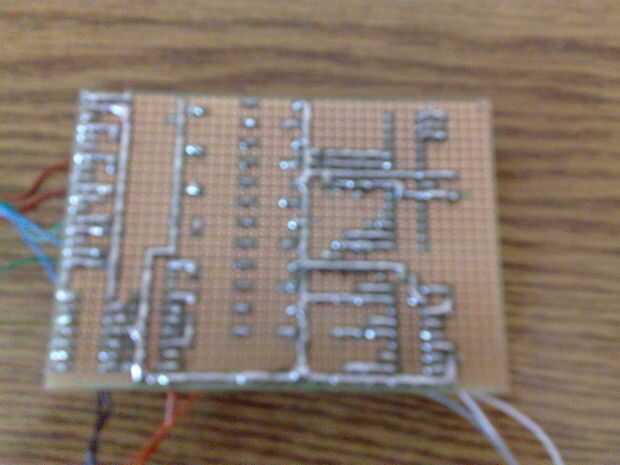

Lista de piezas (un conductor):
R1: 1,2 ohms 1W resistencia
R2: 47 ohmios 1/4W Resistor
D1: 4.3V Zener diodo
Condensador de ajuste de 100 Ohm
BC337

Y un LM324 cada cuatro conductores.
