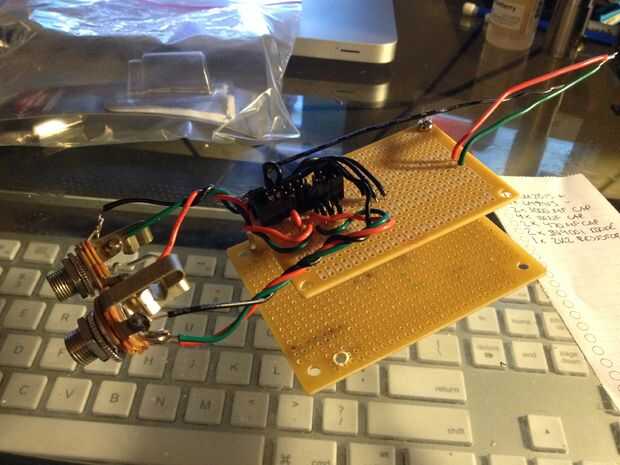

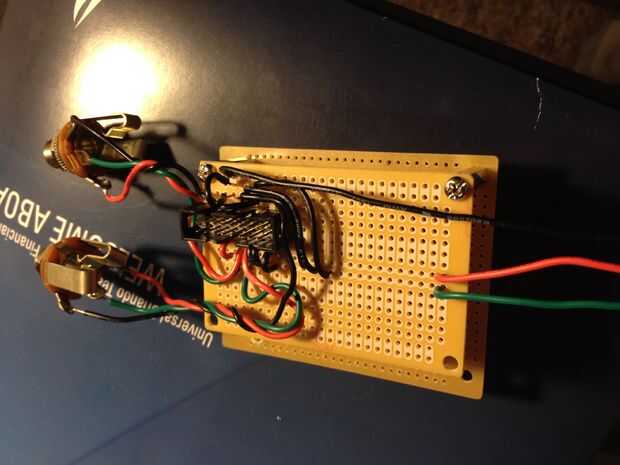

Paso 1: soldadura de placa de circuito

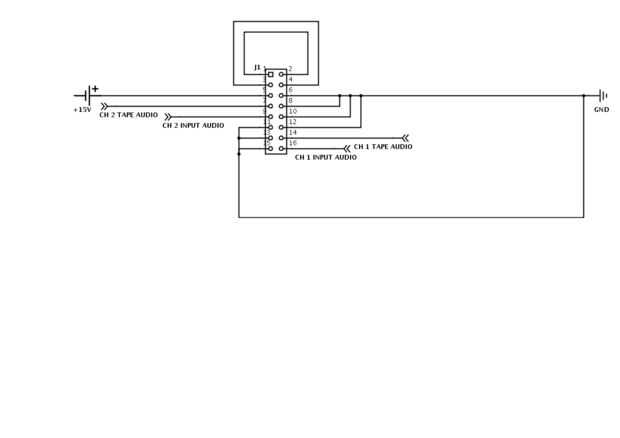

Así que tenemos el esquema adjunto, y el pinout es el siguiente
+ 15V en el pin 5
-15V en el pin 6
CH 1 audio de la entrada en el pin 16 (izquierda de TRS Jack 1)
Canal 2 entrada audio en el pin 9 (derecho de TRS Jack 1)
Audio de cinta 1 CH en el pin 14 (izquierda de 2 Jack TRS)
CH 2 Cinta audio pin 7 (derecho de TRS Jack 2)
el pin 1 conectado al pin 2
PIN 3 conectado al pin 4
Una vez que este todo soldado, seguir este Instructble para construir la fuente de alimentación adecuada.
