Este proyecto fue una elección natural para la impresión 3D. Para conectar la cámara a los largueros de la cometa sin tener que hacer agujeros en la tela de la cometa, el soporte necesario para envolver parcialmente alrededor de un mástil, mientras refuerzos contra otro mástil a través del tejido. El resultado es una forma compleja con varias dimensiones y ángulos críticos. Al mismo tiempo, tenía que ser ligero y razonablemente rígida. Pude haber hecholo de madera o plástico mecanizada, pero hubiera sido mucho más difícil de fabricar. Desde que tuve acceso a la impresión 3D, que parecía el camino obvio a seguir. (Que hice en TechShop. www.techshop.ws )

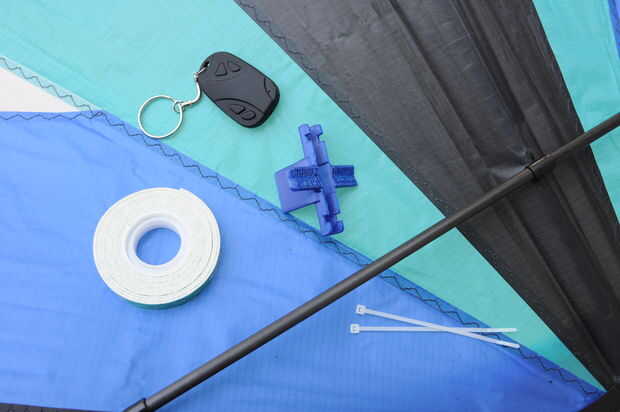

La cámara es un "808 clave Fob Micro". Estas son cámaras de vídeo pequeñas color autónomo, con batería, lente, micrófono y tarjeta de memoria flash de almacenamiento. Originalmente se comercializaban como "espía" cámaras para captura de video subrepticio, pero con frecuencia se utilizan en cohetes modelo, modelos de radio controlada y tal. Hay muchos modelos de 808 cámaras, y cada una tiene peculiaridades, posibilidades y limitaciones. Una excelente recopilación de información acerca de estas cámaras está disponible en el siguiente sitio web: http://www.chucklohr.com/808/index.shtml. La cámara que usé es uno de los más primitivos; Estos están disponibles en eBay por menos de $10 incluido el transporte.
Imprimí el soporte en PLA en un Makerbot 2, con un solo relleno de cáscara y un 10%. El archivo STL es incluido, así como archivo de Autodesk Inventor IPT, en caso de que necesite ajustar las dimensiones del soporte para adaptarse a su particular cometa. Ambos de estos archivos están en el archivo ZIP adjunto.

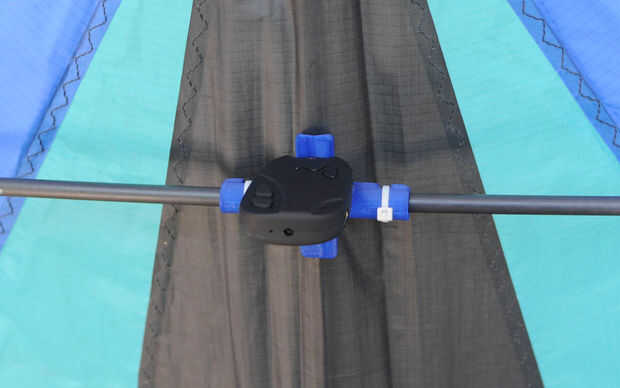

La cámara se fija en el soporte con cinta de espuma doble cara. Curiosamente, he intentado Scotch cinta de montaje al aire libre y también extrema cinta de montaje Scotch, pero ninguno de estos pegada a PLA, así como la antigua blanca espuma, cinta de montaje.
Se adjunta una breve demo de primer vuelo de la cámara. Hay algunos que faltan cuadros, dando lugar a vacilaciones durante la reproducción. Es común con las cámaras muy baratas. Sin embargo, una cámara mejor como una Go-Pro habría pesado demasiado para la cometa. Y si fallo la cometa (sí, sucede) que no tiene que preocuparse de dañar esta cámara. Teniendo en cuenta las ventajas y desventajas, encontramos los resultados aceptables.
