StyloBuzz - sintetizador (1 / 6 paso)

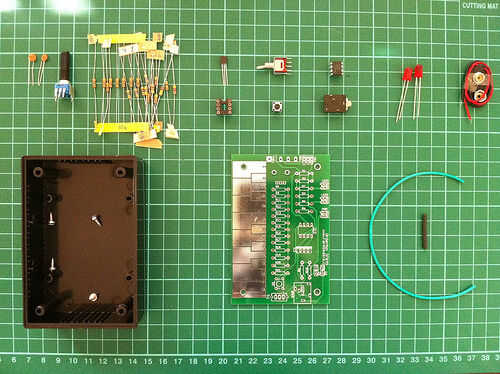

Paso 1: partes

1 x 10nF condensador (C6)

1 x 10 k Pot(PCB mount) (VR2)

Resistencia 1 x 100r (1/4W) (R5)

Resistencia de 220r x 1 (1/4W) (R9)

Resistencia de 330r x 1 (1/4W) (R11)

Resistencia de 560r x 1 (1/4W) (R12)

1 x 820r Resistor (1/4W) (R13)

Resistencia de 3 x 1K (1/4W) (R8, R10, R14)

Resistencia de 2.2 x 1 K (1/4W) (R15)

Resistencia de 4.7 x 1 K (1/4W) (R16)

Resistencia de 8.2 x 1 K (1/4W) (R17)

Resistencia de 6 x 10K (1/4W) (R2, R3, R4, R6, R7, R18)

Resistencia K de 2 x 22 (1/4W) (R1, R19)

1 x 100K resistencia (1/4W) (R20)

Resistencia de 1 x 220K (1/4W) (R21)

1 x regulador 78L 05 (5V) (IC3)

1 x soporte Ic 8Pin

1 x interruptor (montaje del PWB miniatura) (S1)

1 x interruptor momentáneo (pequeña táctil) (S2)

1 x Picaxe 08M 2 (IC2)

1 x 3,5 mm Socket (estéreo conmutado) (SPKR)

2 x LED (rojo) (LED1 LED2)

1 x batería connector(9v)

1 x caja de proyecto con tornillos (105 x 70 x 30 mm)

1 x placa de circuito

1 x hilo Multi filamento de 20cm (Pad1)

encogimiento del calor de x 1 (40mm)

batería de 1 x 9 voltios

Usted también tendrá la posibilidad de programar un PicAxe de 8 pines. Programador, cable etc. del programa.
