Paso 2: El lado del negocio de la PCB

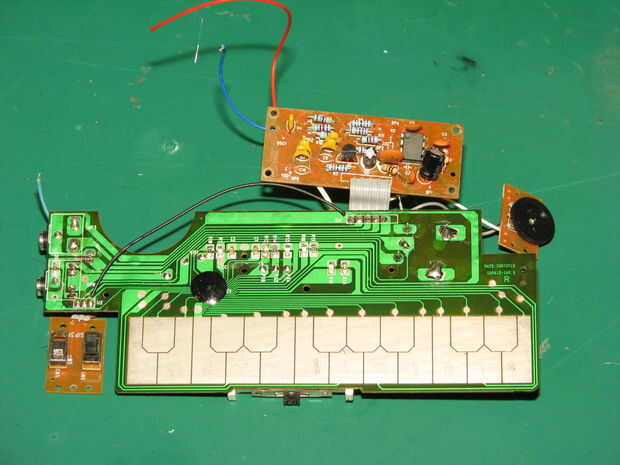

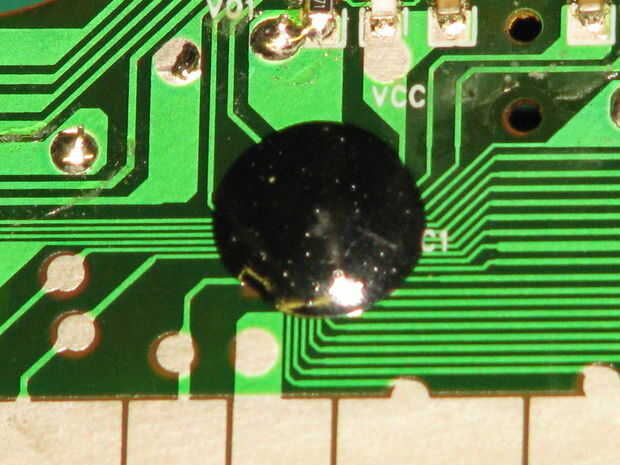

Una vez que se quitan los docena tornillos, pude obtener hacia el' negocio' de la Junta. El Stylophone original era un dispositivo puramente analógico con un oscilador simple, pero la versión moderna ha desaparecido digital y utiliza la tecnología más allá de lo que estaba disponible en 1967. El blob negro contiene un IC personalizado que detecta que almohadilla la sonda esté tocando y convierte esta información en tonos musicales.

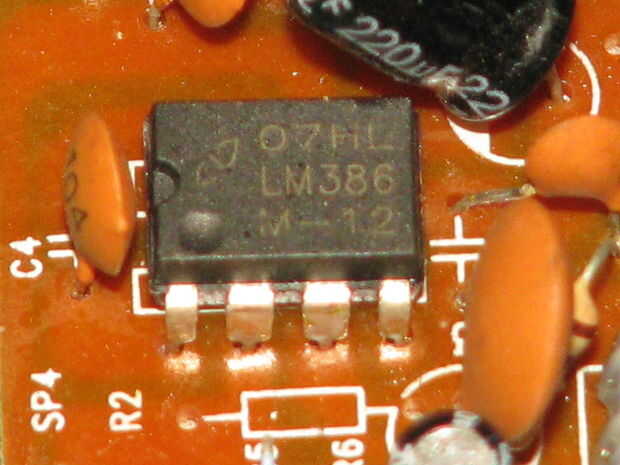

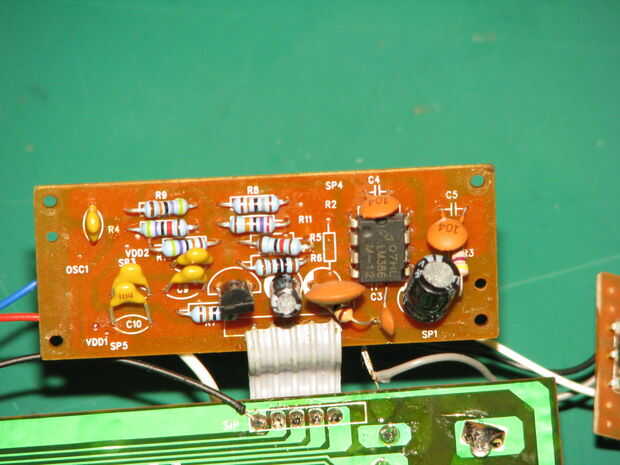

La Junta por encima de este es el amplificador de audio y contiene a un viejo amigo, el chip LM386, que da una salida en el altavoz de 0.5W. Me he separado este y se utilizará en un proyecto de futuro. Un pequeño amplificador de audio siempre viene bien.
La última foto es un primer plano de algunos de los minúsculos componentes SMD (dispositivo montado superficie).
