Paso 1: Lista de materiales
Lo que necesitará
Como mencioné en la introducción, este proyecto tiene muy pocos requisitos o componentes externos. Aquí es lo que necesitarás:

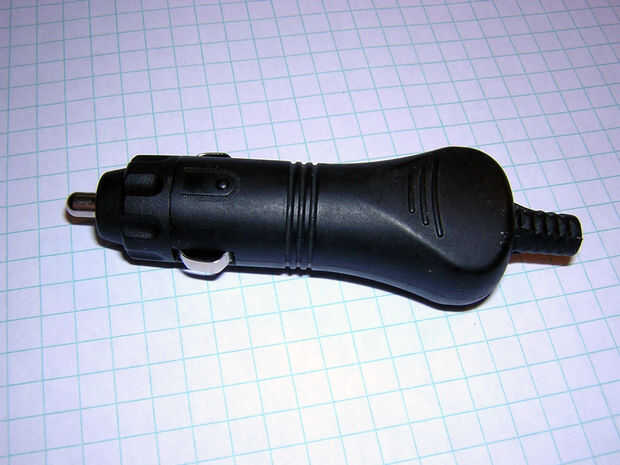

- Enchufe auto (www.mouser.com #171-A1378-EX $2,33)

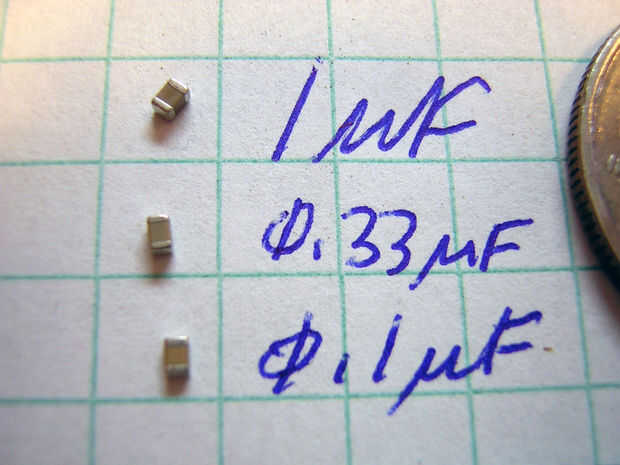

- 0.1uF condensadores 0805 (www.avnet.com #08051C102JAT2A $0,09) (gracias a David O. para corregir esta parte #)
- 0. 33uF 0805 condensador (www.avnet.com #0805YC33rKAT2A $0,04)
- condensador de 1uF 0805 (www.avnet.net #08053C105KAT2A $0,10)
- Regulador de 5V MC7805CD DPAK (www.avnet.com $0,22)

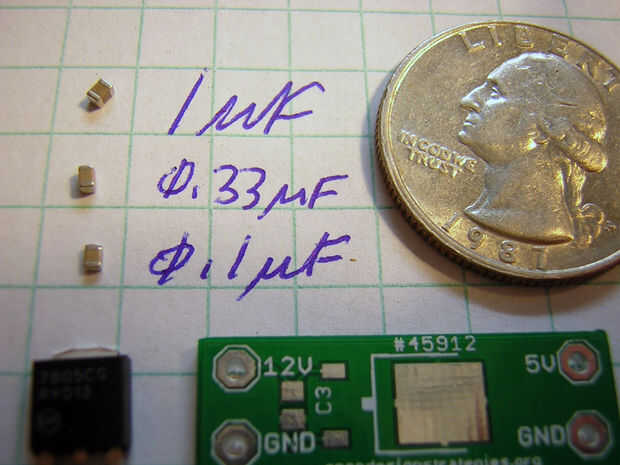

El PCB que diseñe o ser grabado por usted con su método favorito de la creación de PCB, o alternativamente, puede enviar los archivos gerber (que incluyo) fuera a una casa fabulosa, en mi caso, www.seeedstudio.com servicio de fusión PCB para la fabricación profesional de baratillo. Tengo 20 placas excelentemente producidos por $10. Su realmente difícil de superar, especialmente cuando se trabaja con pequeños componentes SMD, pero es perfectamente posible grabar estas tarjetas usted mismo, si usted está tan inclinado.
Misceláneas varias
Además de los elementos mencionados anteriormente, usted debe tener un soldador, soldadura, tal vez algunos flujo, pinzas, tenazas, tijeras podadoras, prensado, etc.. Pero probablemente ya tienes este material poniendo alrededor.
Dar vuelta la página para empezar a trabajar en el diseño.
