Su Arduino desde su coche de la energía (2 / 5 paso)

Paso 2: Diseño de PCB

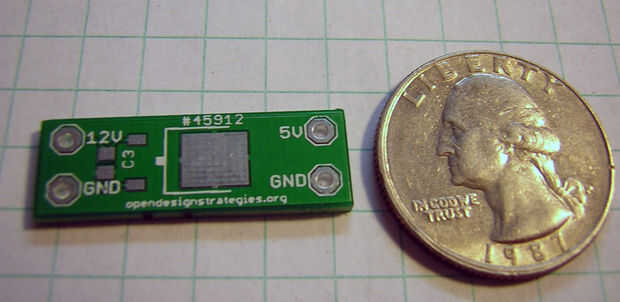

Hay un pequeño espacio dentro de la toma de corriente de auto se muestra en el paso 2 que puede caber una pequeña PCB. Y sí, me refiero a pequeño. El tablero debe medir realmente no mayor de 29 x 10 mm (aunque mi consejo es exactamente 29.21 x 10,16 mm). Este tamaño realmente grita para el uso de componentes SMD. Por suerte, podemos usar paquetes SMD que son pequeñas, pero no demasiado pequeño para nosotros trabajar con manualmente.

Resumen

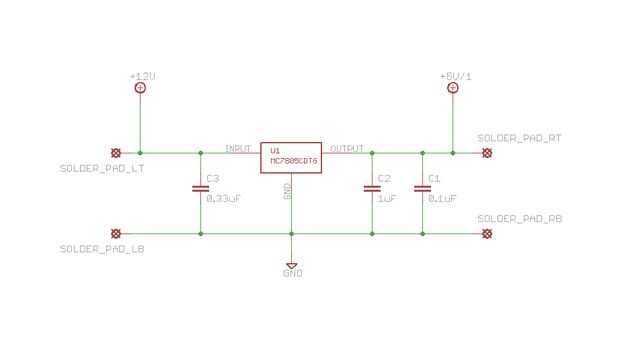

Aquí el diseño es muy simple y sigue una configuración de regulador de corriente lineal estándar. Sacar los 12V o lo del coche y pasarlo a un regulador lineal 5V con unos condensadores atados mango transitorios y frecuencias no deseadas, ayudando a reducir la tensión de ondulación en la salida. Finalmente, tenemos habían salida este 5V regulado mediante un conjunto de cables que se conectan a la placa Arduino o AVR.

Esquemas y Junta

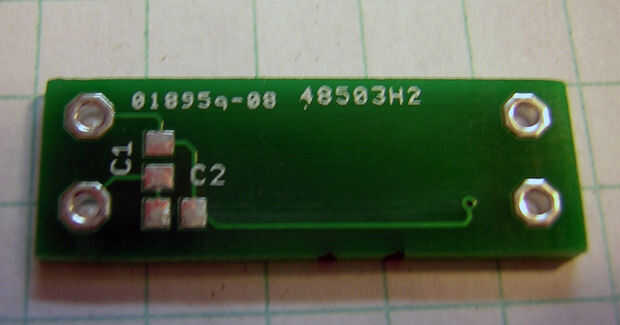

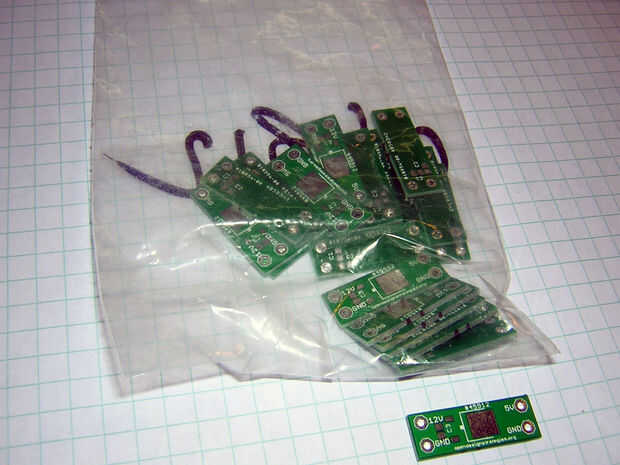

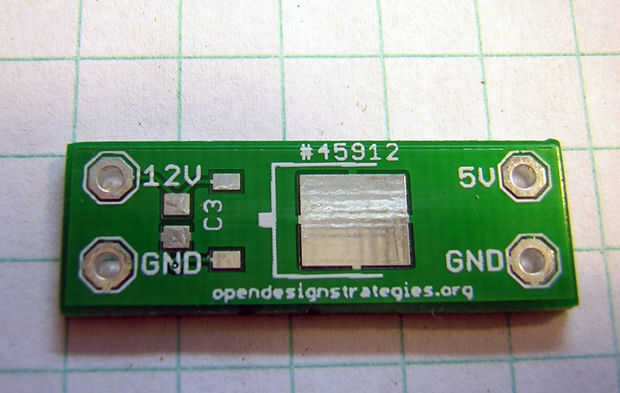

Revisa los cuadros incluidos de la Junta para tener una idea de cómo esto es todo y esquema de instalación. Es muy sencillo y no ofrece demasiadas sorpresas para aquellos de ustedes que han construido su propia alimentación para microcontroladores antes. Además, se adjunta el esquema real y el archivo de la Junta (*.sch y *.brd) para el uso en águila, si desea cambiar o modificar nada. Por último, si usted elige la opción de que su costumbre de tablero fabricado, también he adjuntado un archivo zip con los archivos necesarios que necesita para enviar a Seeedstudio que construir el PCB. Del momento del pedido hasta el momento que recibí mi PCB fue aproximadamente 2 semanas. Barato y rápido.
