Paso 3: Construir!
La soldadura de componentes del PCB

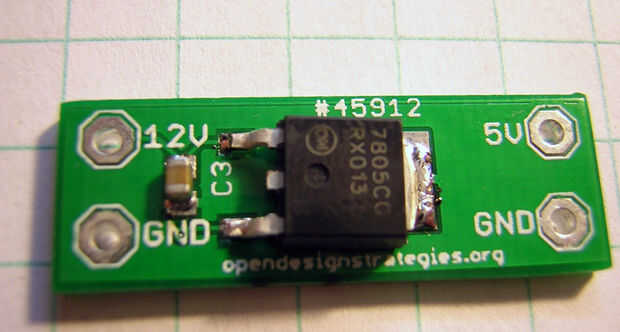

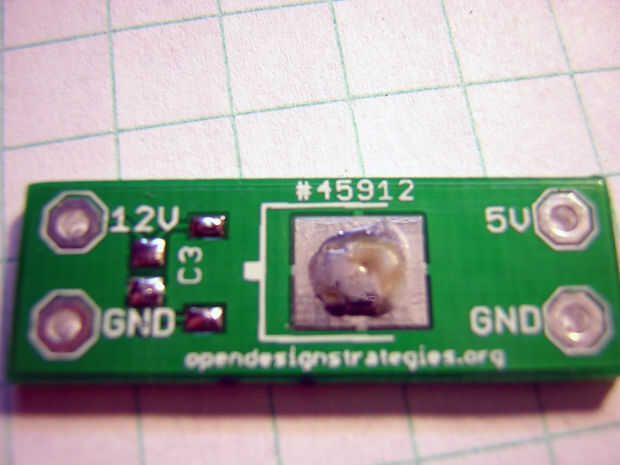

Comencé por los componentes en la parte superior de la Junta de soldadura. Esto incluye el 0. 33uF condensadores y el regulador de voltaje MC7805 (en paquete DPAK). He encontrado ayuda si usted pre-soldadura de las pastillas, como se muestra en la imagen siguiente. A continuación, puede utilizar pinzas para colocar el capacitor sobre las almohadillas de soldaduras y utilizar el cautín para derretir la soldadura y asegurar el condensador en su lugar. Mismo ocurre con el regulador de tensión. Puede que desee añadir una cinta de soldadura alrededor del filo superior del regulador de voltaje después de su sido asegurado.

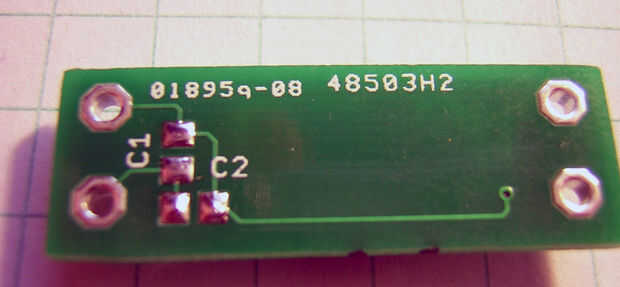

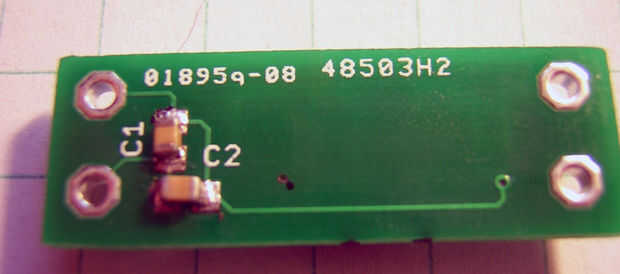

A continuación, voltee la placa y hacer lo mismo en la parte inferior. Antes de la soldadura de las almohadillas, y luego utilice unas pinzas para localizar los condensadores donde desee y usar el soldador para derretir la soldadura para asegurar la conexión.
NOTA: Ninguno de los capacitores son polarizado, por lo que no importa cómo usted los pone sobre las almohadillas.
Conexión de alimentación de coche

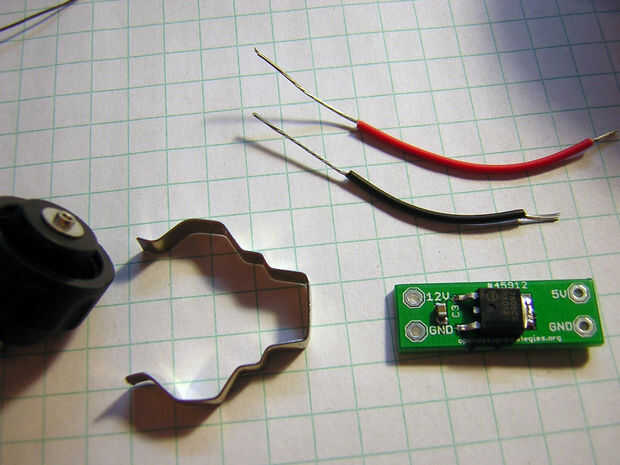

Con los componentes de la PCB sueldos firmemente en su lugar, a continuación pasamos a la sección de coche a bordo. Que cortar dos cables cerca de 1.5" de largo y despojados de aproximadamente 3/4" de los cables y luego la cantidad normal de los otros extremos (para los orificios de la almohadilla de soldadura).
NOTA: El pin del centro es el positivo (+) y los clips laterales son negativos (-).

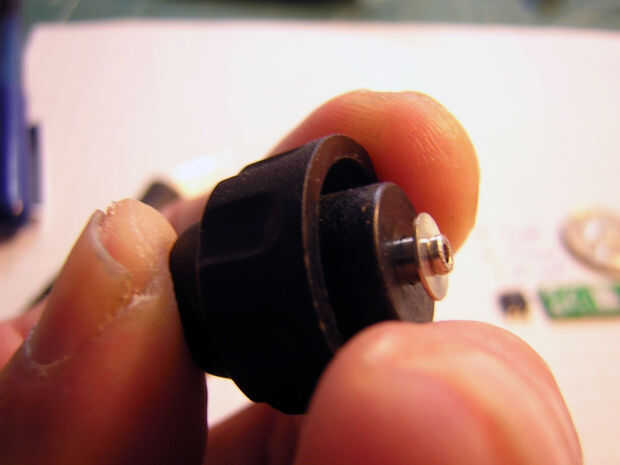

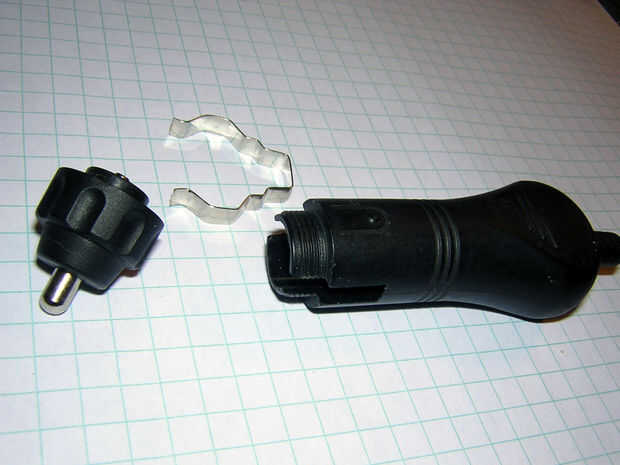

Tenga en cuenta que la tapa del enchufe auto (es decir un enchufe de encendedor) empuja hacia adentro y en el lado opuesto levanta una barra de metal. Esto es lo que envolverá el cable rojo pelado alrededor de 3/4". Simplemente empuje el retén y Envuelva bien luego oprima. Debe sostenerse en lugar bastante bien. Compruebe hacia fuera la imagen de abajo.

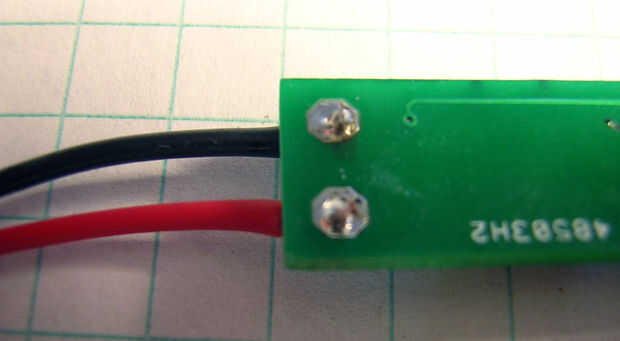

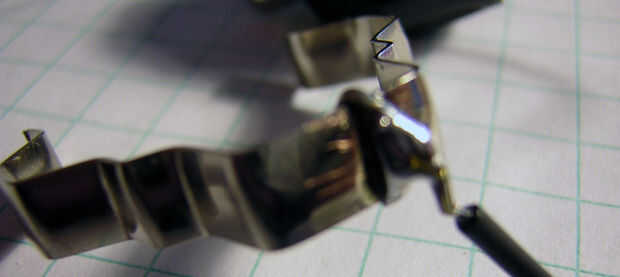

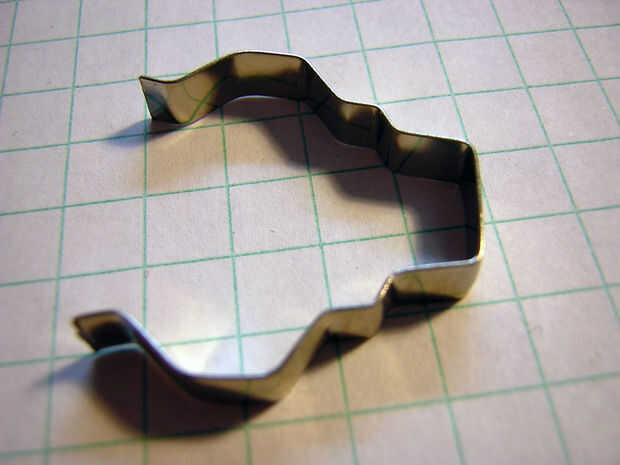

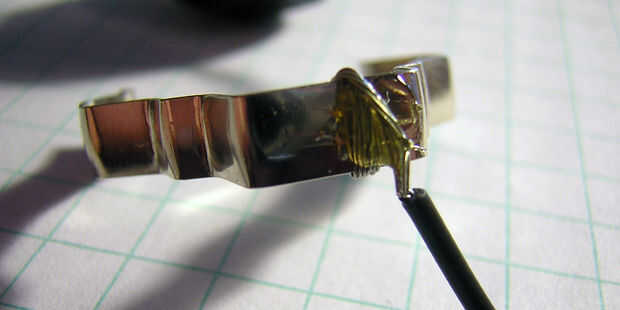

Hacia el clip de metal. Envolver la porción más larga despojada de su cable negro alrededor de la base recta del centro del clip y seguro como mejor puede. Ahora, lo que hice a continuación fue a cubrir la porción envuelta en el flujo de la soldadura y soldar al clip. Puedes ver en las siguientes imágenes. Una vez que ha hecho estas dos cosas, estás listo para soldar los otros extremos de los cables a la placa. Suelde el cable rojo (+) a la plataforma de 12V y el cable negro (-) a la plataforma de tierra como se muestra en la imagen siguiente.
Conexión de Arduino/AVR

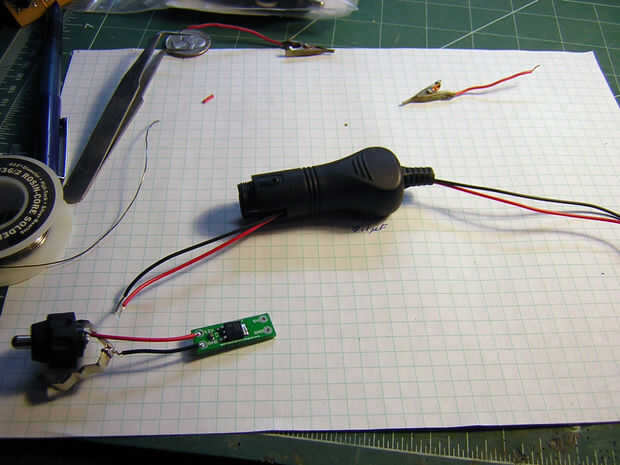

Corte un cable rojo y negro a unos 13". Tira de un extremo de cada uno y pase a través de la parte posterior de la caja de enchufe. Compruebe hacia fuera la imagen de abajo. Ahora soldar cada cable a su pad de soldadura respectivos: rojo 5V pad y negro con cojín GND.

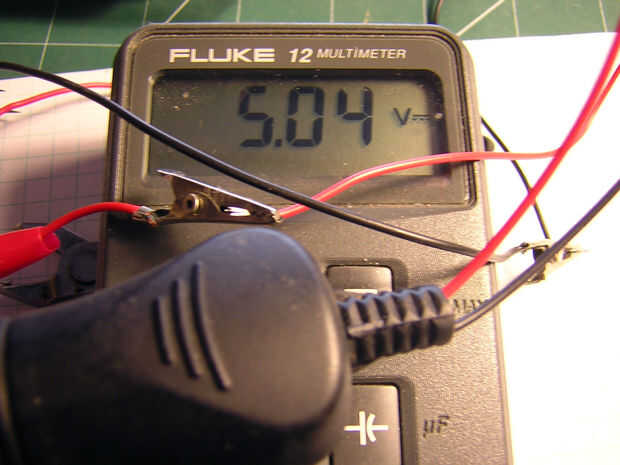

Agarra los cables de la parte posterior de la caja de enchufe y tire de ellas hasta que la Junta encaja dentro de la vivienda y la pinza negativa se sienta en su ranura. Apriete ambos lados de la abrazadera y tornillo de la parte superior de la carcasa en el enchufe. Busque cualquier saliente cables y deslizar nuevamente en caso necesario. Ahora es el momento oportuno para probar tu creación. Como se puede ver en la imagen de abajo, después de enchufar el auto enchufe en un tomacorriente de coche, la salida es 5V como lectura en mi multimetro. Es una buena señal!

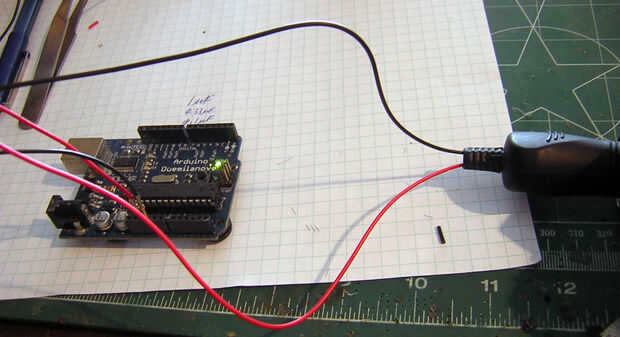

Si estás deseando para probarlo, adelante y conecte el cable rojo a la cabecera de 5v y el cable negro en la cabecera de la tierra en su Arduino. Se debe encender y empezar a ejecutar cualquier código es en su flash.
El resto es opcional, pero creo que realmente pule su creación si lo haces. Dar el siguiente paso!
