Paso 3: Trayectoria de herramienta y generación de GCode
Yo he resumido las instrucciones para el paso. Echale mi Instructable anterior sobre cómo configuración de trayectorias en Inventor HSM para todos los detalles con respecto a las trayectorias de herramienta y configuración de HSM.

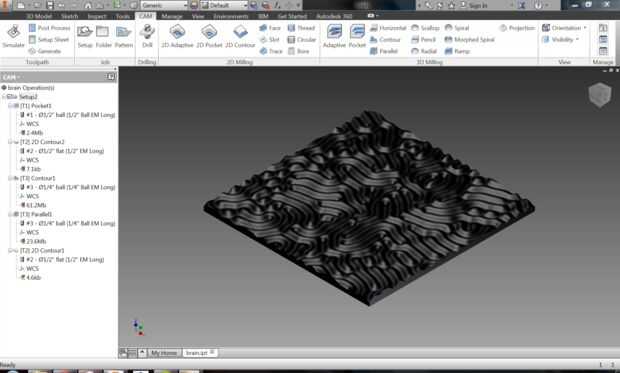

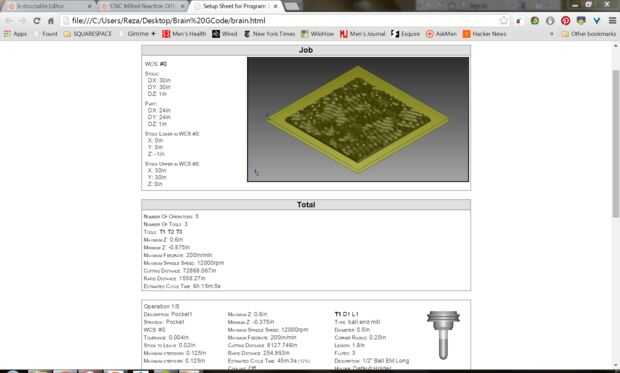

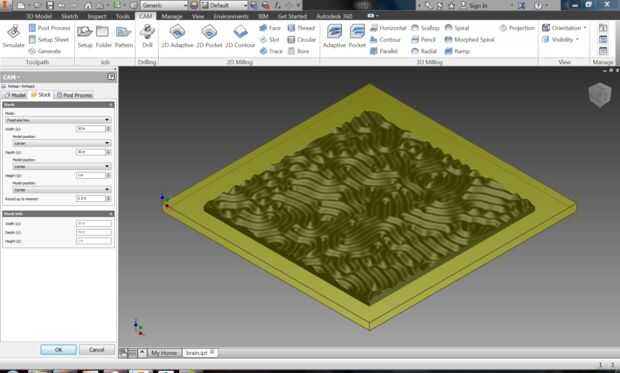

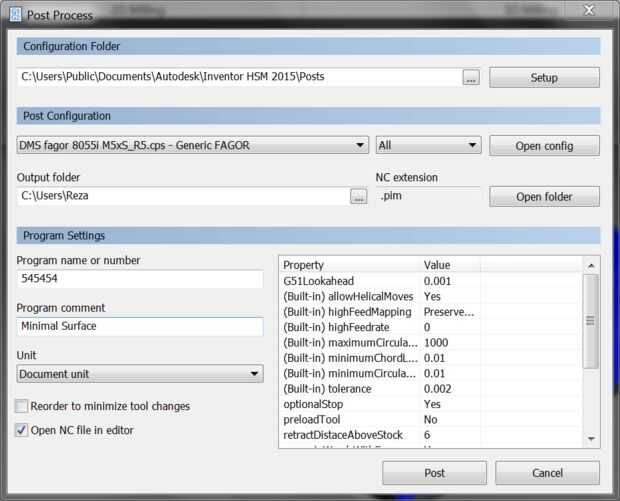

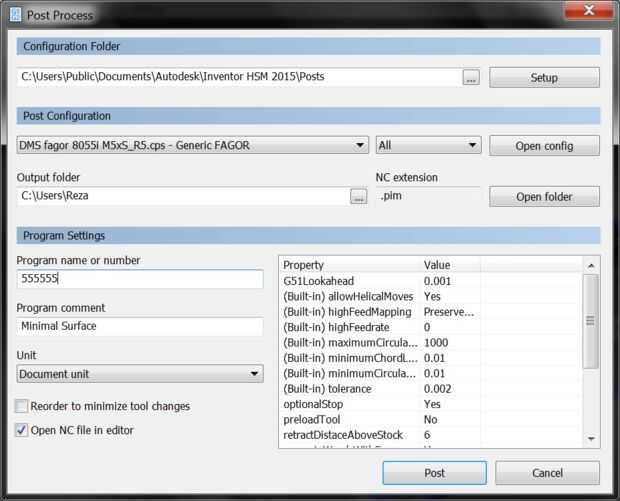

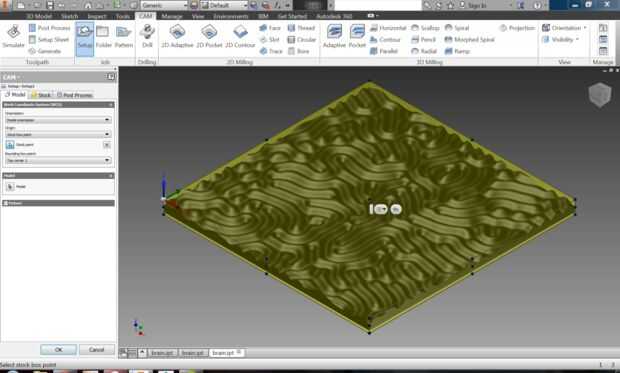

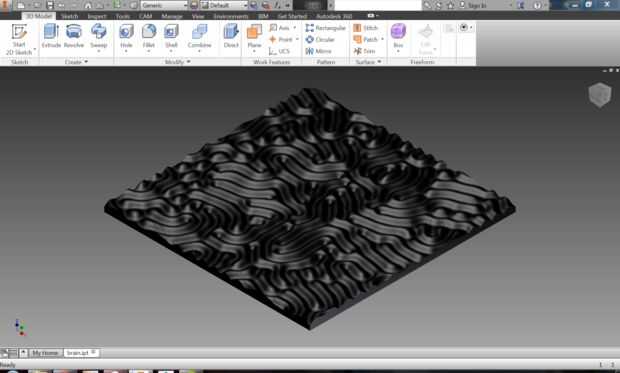

Después de abrir Inventor HSM 2015, había importado el archivo de Rhino y establecer la vista de página como se muestra en la primera foto. Luego presiona la pestaña de leva y establece el origen común en la esquina inferior izquierda. Luego, configurar el tamaño del stock para 30 pulgadas por 30 pulgadas por 1 pulgada. Luego había importado la biblioteca herramienta DMS. Hacer esto haciendo clic derecho sobre el cerebro y seleccionar herramientas de importación de biblioteca. Vaya a la biblioteca de herramienta muelle 9 DMS HSM (se muestra en la foto Quinta) y pulse OK! Luego creó las trayectorias de herramienta que se muestra en el lado izquierdo de la cuarta imagen y numerar las herramientas en el orden indicado. Luego Post proceso todas las trayectorias de herramienta individualmente. Por último, he creado una hoja de configuración vía Inventor.
