Su NES de control por movimiento! (2 / 5 paso)

Paso 2: Construir el hardware

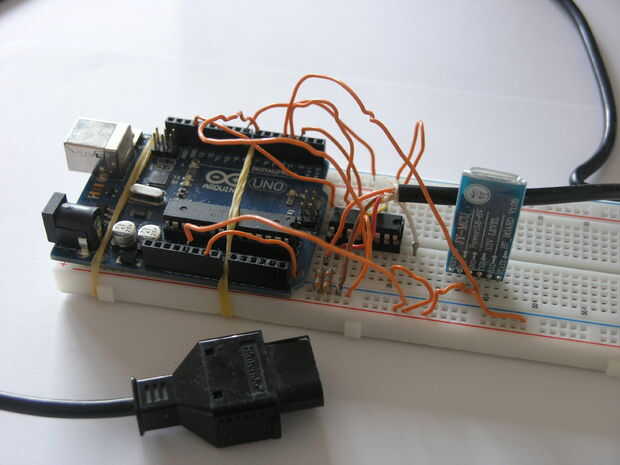

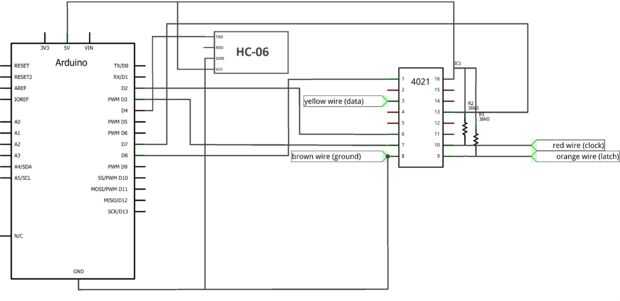

a seguir el esquema que hice y construir todo en un protoboard. Se puede convertir en un lío de alambre pero si continúa siguiendo el esquema garantizamos que funciona.

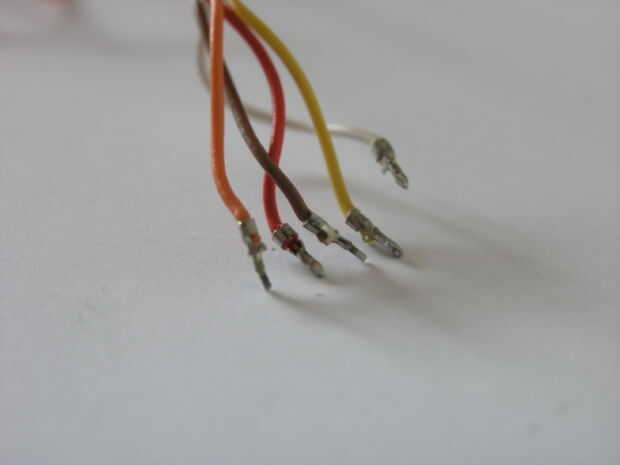

Si tu NES no es Europeo no coloque las dos resistencias. Conecte los cables de colores del cable del regulador NES a los lables indicados en el esquema. No utilice el cable blanco del cable del controlador. Este cable entrega 5 voltios de la NES, no necesitamos desde que usamos 5 voltios desde el arduino.

Una vez que has completado este que has hecho la parte más difícil de este proyecto. Todo el hardware se hace ahora!
