Paso 18: Qué es Up, Chuck

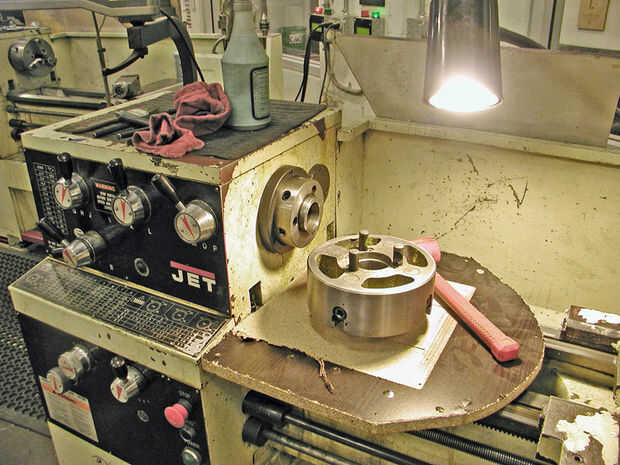

Con la llave del portabrocas, gire los tres tornillos más cercana para el cabezal, los que el mandril. Línea les hasta la marca indicadora. El mandril puede aflojar en este momento, pero más que probable que usted tendrá que darle unos golpecitos amistosos con un mazo de goma. Aflojarlo, sacarla de su puesto a un lado. Levante el mandril de cuatro mordazas en su lugar y ajuste los tres tornillos. Luego dar la vuelta y apriete cada uno de ellos, asegurándose de que terminan entre las dos marcas de indicador en forma de símbolo de intercalación.
Rote el portabrocas con la mano como un chequeo de cordura.
Con la mandíbula de cuatro, cada mandíbula se mueve independientemente. Si usted puede conseguir las mandíbulas relativamente cerca en primer lugar, nos ahorrará mucho tiempo más tarde. Usted puede alinear cada mandíbula con uno de los anillos de corte en la cara de chuck. O también puede empezar con este, luego gire la manija de la tirada de cada mandíbula en la misma cantidad (todo vuelta, media vuelta, etc.).
O, para algunas piezas, usted puede fingir su camino hacia conseguir que próxima a centrada usando el contrapunto como guía. Para el cuerpo de la Granada, una vez que el agujero fue perforado en él podría apoyar en la broca de tamaño correcto y hacia las mordazas apenas tocar (no quieres apretar más, porque podría romper la broca hacerlo!) Para valores suficientemente pequeños, podría chuck la propia obra en un ejercicio de contrapunto chuck.
En cualquier caso, sólo estás apuntando para un centro. Si puede conseguir que dentro de un décimo, será mucho más fácil hacer los siguientes pasos.
Traer las cuatro mandíbulas a tocar solo. Observe las mordazas tienen un radio pequeño en ellos; quieres estar dentro de este radio, no colgar en las esquinas.

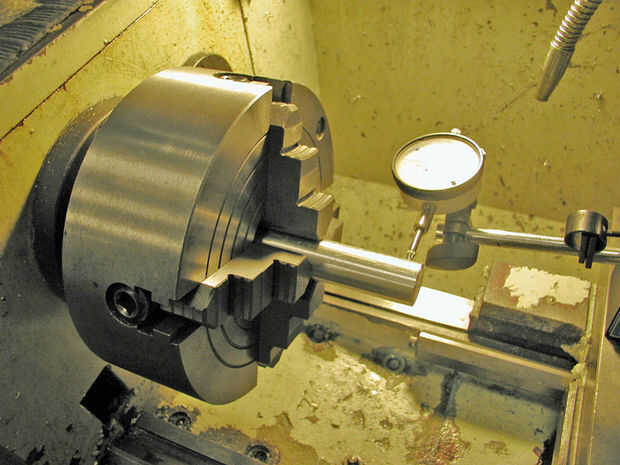

Ahora establecer un indicador de cuadrante en la diapositiva de la alimentación de la Cruz. El conjunto de indicador de dial completo tiene una base magnética que puede sujetar a la diapositiva cruzada. Configurar el brazo para que el medidor está boca arriba, detrás de la obra, con la sonda indicador (émbolo) presionada contra el centro de la obra.
Mano-haga girar el mandril (ayuda a lanzar el torno de engranajes para esta operación y no se olvide de asegurarse de permanece apagada presionando en el botón de parada de emergencia), hasta que dos de las mordazas están poniendo horizontal; Paralelamente y en plano con el indicador de dial. Trabajará sobre estas dos mordazas primero.
Gire el mandril 180 grados de una mandíbula a otro en su par de arranque. Tome nota de que es la más baja lectura en el comparador. Cuando ha encontrado, puesto mandíbula más cercano el indicador y luego usar la rueda deslizante cross-feed para mover el ensamblaje del indicador dial todo. Gire la rueda de alimentación de Cruz hasta que el indicador marque cero.
Ahora gire el portabrocas 180 a la demás quijada en el primer par. Anote la nueva lectura alta. Ahora divide ese número por dos, y usando la rueda de alimentación cruzada otra vez mover el ensamblaje del indicador de dial hasta que están mostrando medio la gran leyendote fueron antes. Comprobar girando el mandril alrededor. Sus dos mordazas seleccionadas ahora deben ser cantidades iguales a ambos lados del cero.

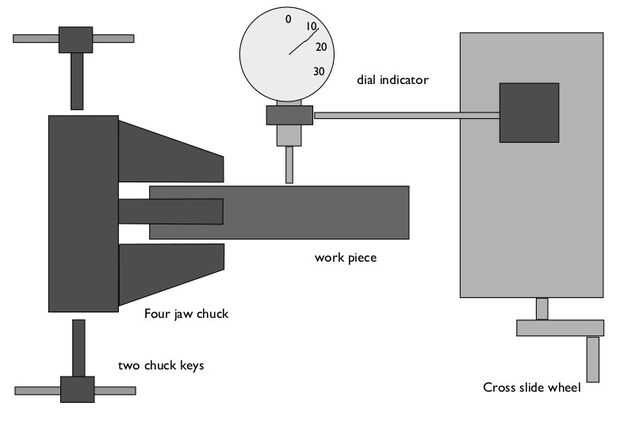

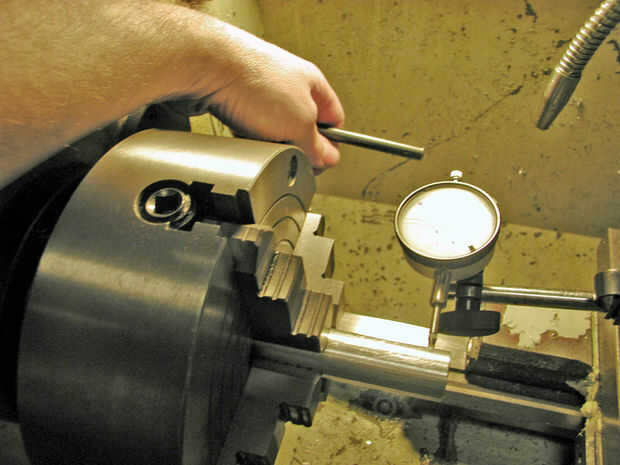

El siguiente paso es más fácil si tiene dos llaves de la tirada. Con uno en cada mano y su primer par de mordazas una vez más plano a los caminos y paralelo con el comparador, relajarse uno y apretar el otro hasta que el indicador muestre cero.
Gire 180 hasta que otra de las mordazas del primer par seleccionado hacia el indicador de dial. Usted debe ser muy cercano a cero en este lado, demasiado. Si hay un resto importante, recorrer los mismos pasos encontrar el lado de alta, dividir la diferencia en ambos lados del cero, mover las mandíbulas en que cero.
Una vez dentro cinco tú más o menos, es inteligente cambiar al otro par de mandíbulas y asegurar que aquellos también están convergiendo en cero. Si la pieza está correctamente asentada en las mandíbulas del cuatro, sólo tienes que hacer es atornillar ligeramente el segundo par. Si la pieza se tuerce un poco, comprobando el segundo par será revelarlo. Traer este segundo par a dentro de su deseado, luego volver a la primera pareja.
Una vez que estés dentro del grado de exactitud deseado libremente (con un poco de práctica puede conseguir bajo un tú dentro de un par de minutos) rote el portabrocas alrededor unas cuantas veces y ver si la aguja balancea más de lo que usted quiere que. Sea cuidadoso durante este proceso usted no accidentalmente una copia de una mandíbula totalmente fuera de la obra; ayuda a hacer una última pasada de cada par de mordazas de apriete mientras el indicador de dial para asegurarse de que no empujar la pieza fuera de la alineación.
