Su propio Sensor de Color con LED (1 / 8 paso)

Paso 1: Introducción y lista de piezas

Estos sensores que vamos a construir pueden utilizarse como un sustituto para el sensor TCS3200. Aunque la TCS3200 es más precisa que estos sensores, también es bastante caros (~ $ 7-10) que lo que vamos a hacer (max 2 $).

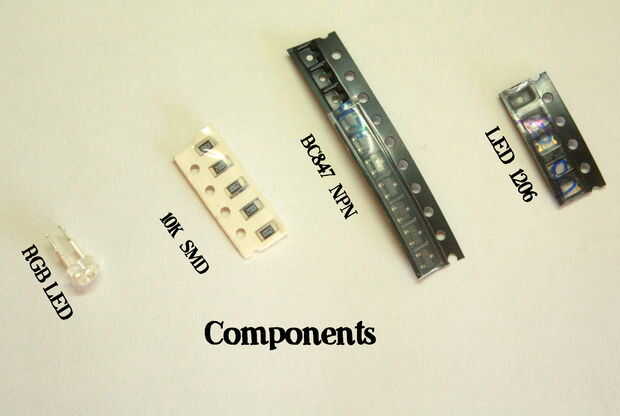

Versión SMD: Requiere la versión SMD:

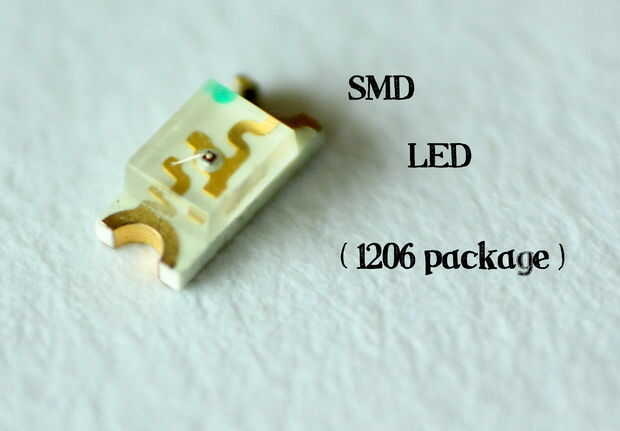

1. 2 x rojo SMD (1206) - Sparkfun

2. 2 x verde SMD (1206) - Sparkfun

3. 2 x azul SMD (1206) - Sparkfun

4. 2 x blanco SMD (1206) - Sparkfun

5. 3 cm x 3 cm doble cara PCB (epoxy fibra de vidrio)

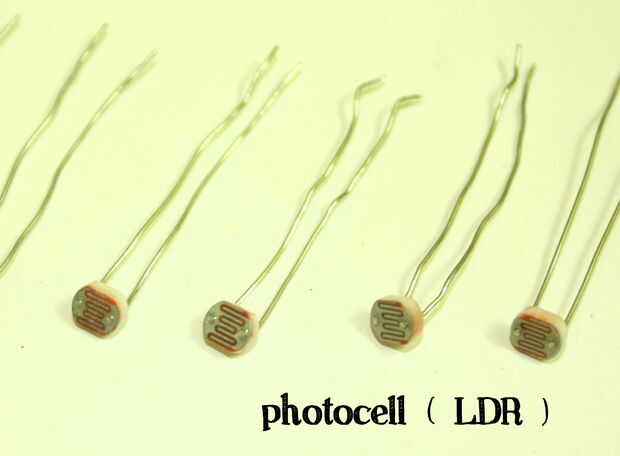

6. 1 x LDR (fotocélula) - Sparkfun

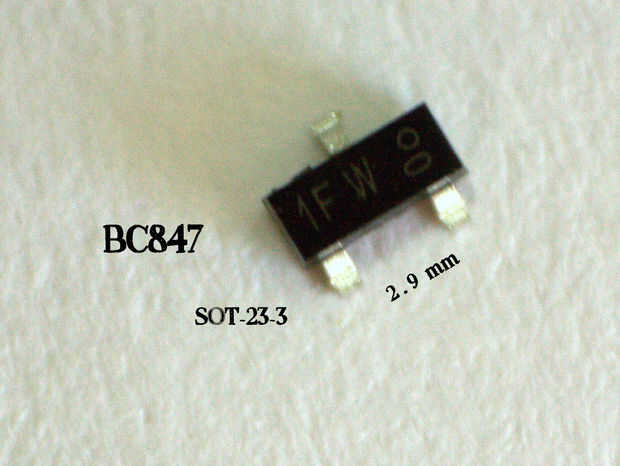

7. 3 x BC847 (SOT -23 -3)- Mouser

8. 1 x resistencia de 10 k (1206 SMD) - Sparkfun

9. 7 pin cable de cinta

10. hombres encabezados

Perfboard versión:

1. 1 x RGB LED (SMD / orificio / piranha)- SMD (sparkfun) , A través de agujero (Sparkfun)

2. 1 x LDR (fotocélula) - Sparkfun

3. 1 x resistencia de 10 K

4. 1 x resistencia de 330 ohmios

5. Perfboard - 3 cm x 2 cm

6. 6-pin cable de cinta

7. hombres encabezados
