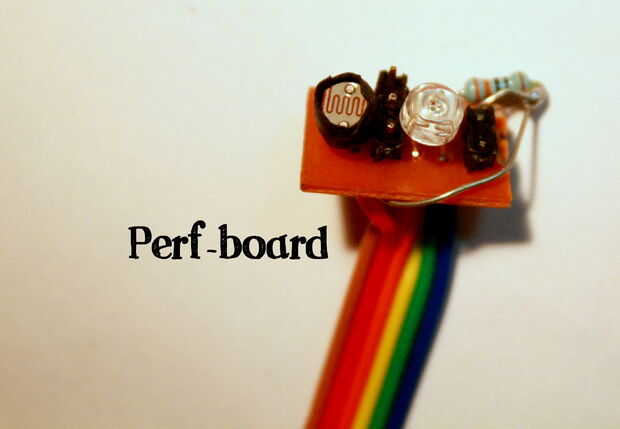

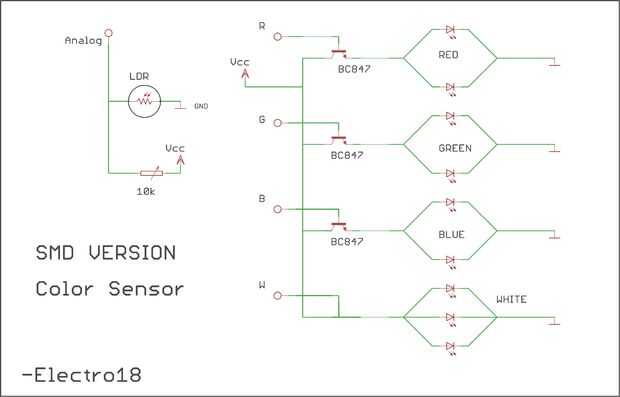

Paso 2: Comenzar a construir el tablero (Perf)

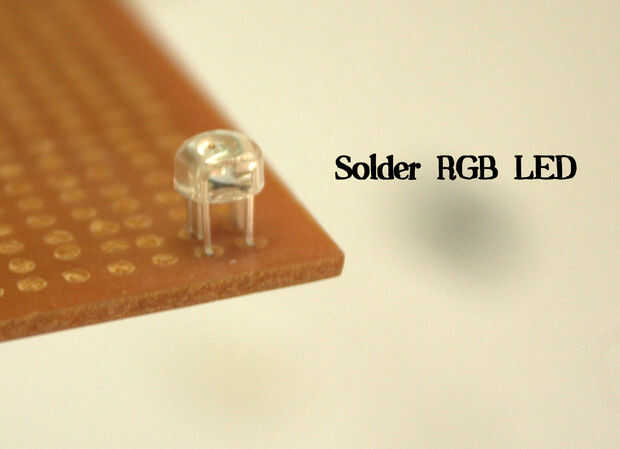

Empezar a hacer soldando el RGB LED en el tablero

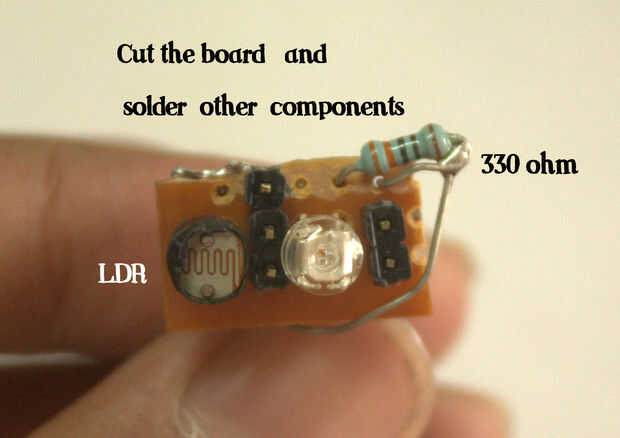

Luego de la soldadura de la LDR. Finalmente cuando la placa se suelda con LDR y LED, corte a lo largo de los bordes de LDR y LED (dejar algo de espacio para resistencias y encabezados).
Después de cortar el tablero, suelde los encabezados a lo largo de los pines del LED (opcional).

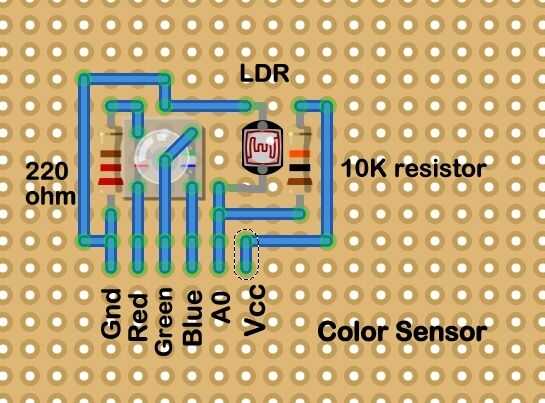

Solde un resistor de 330 ohms a 220 ohms del perno común del LED para el bus de tierra. Luego de la soldadura SMD 10K resistencia entre uno de los pines de la LDR y Vcc (+ 5V). El otro pin de la LDR pasa al Bus de tierra.

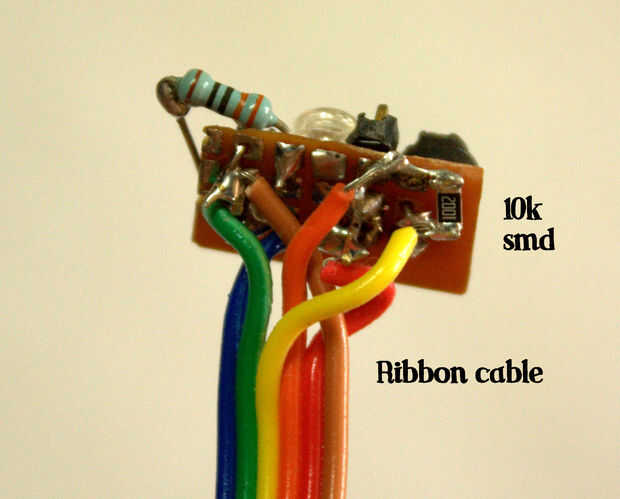

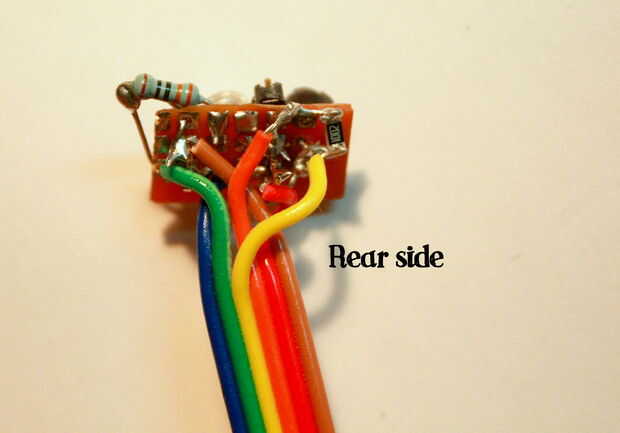

Soldar el cable de cinta en el tablero:
Rojo : pin rojo del LED
Verde : perno verde del LED
Azul : pin azul de LED
Naranja : Vcc (+ 5V) bus
Marrón : tierra
Amarillo : analógico - en la ensambladura de la resistencia de 10 K y la LDR

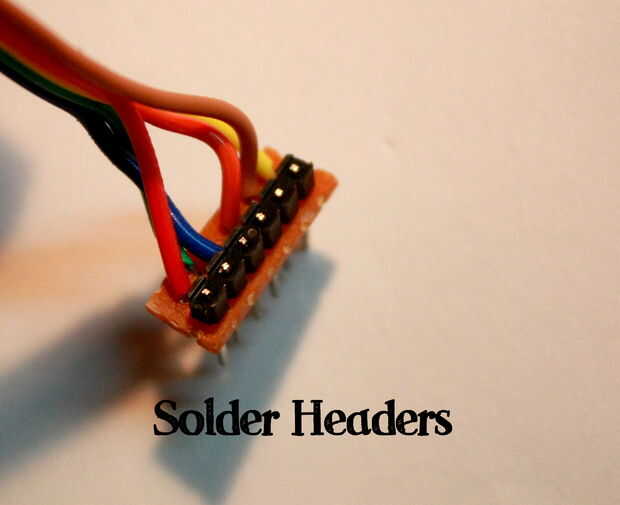

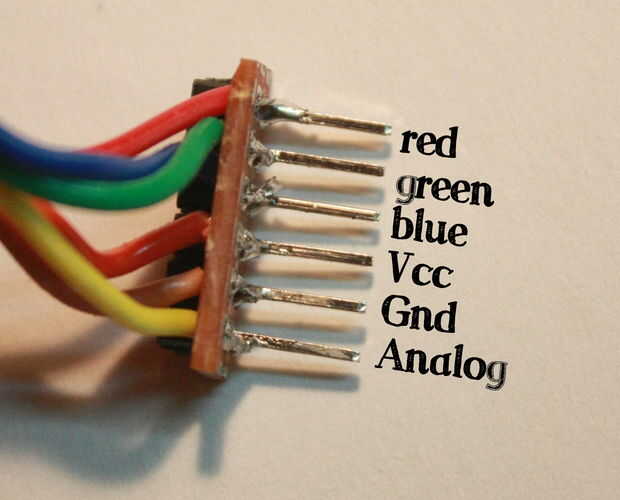

Finalmente soldar el otro extremo del cable de cinta a cabeceras
Rojo - verde - azul - Vcc - Gnd - analógico
Termine la Junta capsulando la LDR con una pieza de 4mm tubo del encogimiento (negro) del calor.
