Paso 3: La versión SMD I - que la Junta
El sensor SMD es bastante difícil de hacer en comparación con la versión de la placa perf.

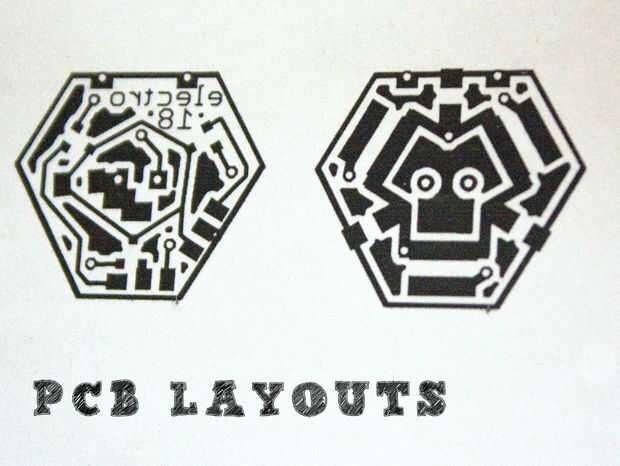

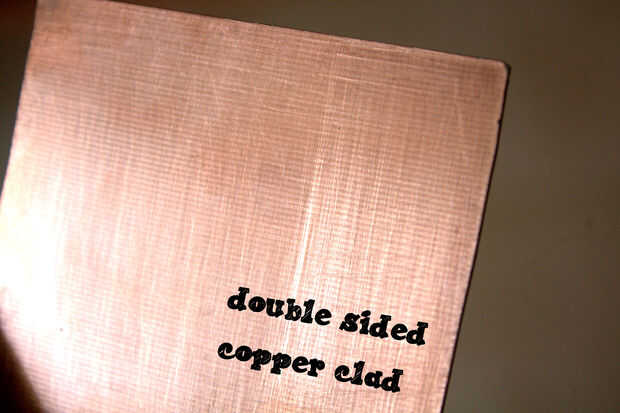

Imprimir el diseño determinado (BRD) en un papel brillante (compartimiento). Cortar el diseño a lo largo de los bordes. Coloque uno de la disposición en el doble echó a un lado tablero revestido de cobre. Marque los bordes de la Junta y corte a lo largo de los bordes por una sierra o un demel (los bordes son bastante desigual coz yo he usado una sierra).
Después de tener un tablero de tamaño adecuado, frote con un exfoliante de acero y frótela para limpiarla. Calentar previamente el tablero usa una plancha y coloque con cuidado los diseños en ambos lados de la Junta (tenga cuidado acerca de la orientación).
#Tip: para hacer coincidir los diseños con precisión, taladre orificios de referencia de dos (o más) en el tablero y luego alinear las tablas correctamente con los agujeros.
Después de tener los diseños correctamente alineados, calentar con una plancha sin perturbar su posición.
#Tip: mientras que la tabla para cortar, dejar algo de espacio extra para pegar los diseños en el tablero con pegamento. (Tenga cuidado de no aplicar el pegamento en las pistas o en cualquier lugar dentro de los límites de la Junta.
Calentar la placa uniformemente de 5 ~ 6 minutos. Evitar el sobrecalentamiento. Después de 5 minutos, coloque la tabla en agua y remojar el papel durante unos 10 minutos. Ahora con cuidado retire el papel sobrante de la junta con un chorro de agua. Frote la Junta suavemente con los dedos para quitar cualquier papel de la Junta.

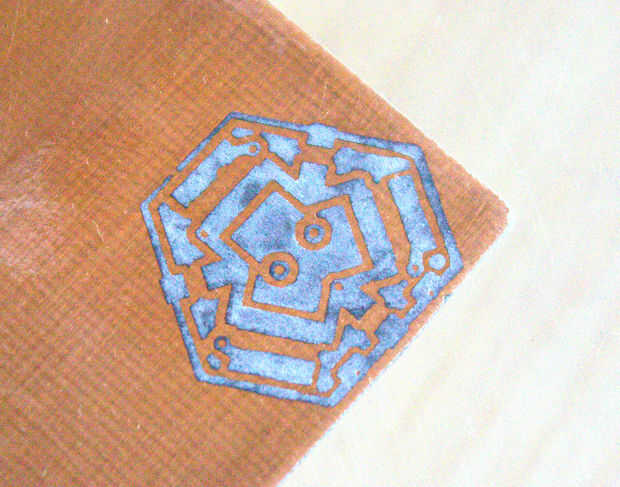

Secar la placa y asegurarse de que el diseño se ha transferido correctamente. Hacer correcciones con un marcador permanente de punta fina. Después de asegurarse de que el diseño es correcto, coloque la Junta en un recipiente plástico de poca profundidad.
ADVERTENCIA: Este proceso debe ser estrictamente llevado a cabo en un área bien ventilada y grabado la Junta, guantes de látex y un desgaste protector del ojo. La reacción de FeCl3 y agua es altamente exotérmica y libera gases tóxicos.

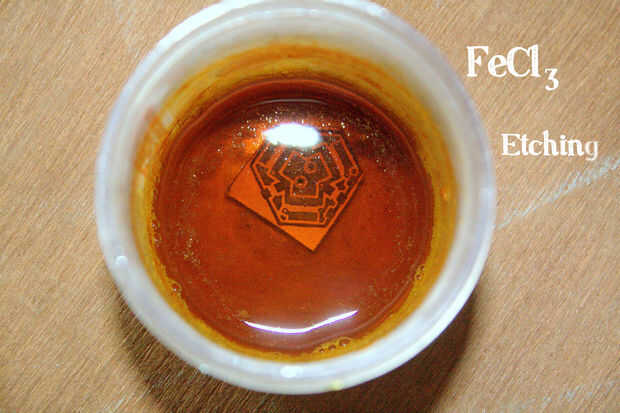

Lugar un montón de FeCl3, además de la tabla. Poner hervir agua y añadir lentamente al recipiente (Añadir verry poca cantidad de agua, lo suficiente como para sumergir totalmente la Junta)
Agitar el recipiente constantemente hasta que el PCB ha sido finalmente grabado al agua fuerte (esto puede tardar hasta 15 minutos). Después de que el PCB ha sido grabado, retire con pinzas plásticas o pinzas. Transferir cuidadosamente la solución en otra botella (no drene la solución sin neutralizarlo).

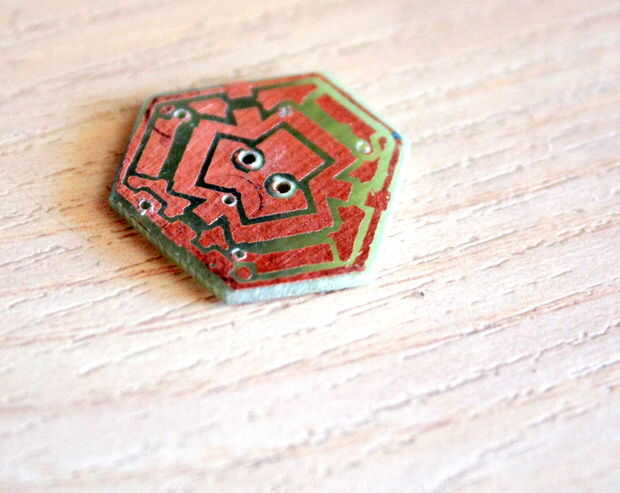

Lave bien el PCB y restriegue para sacar el toner usando acetona y matorral de acero / alcohol isopropílico. Secar la placa y perforarlo (bits 1 o 0,8 mm). Lije los bordes para lograr un mejor aspecto PCB.
