Su propio Sensor de Color con LED (4 / 8 paso)

Paso 4: SMD versión II - que la Junta

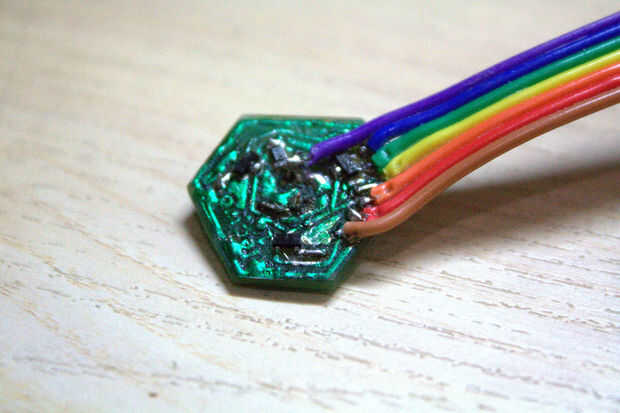

Una vez finalizada la Junta, de la lata con una punta de cincel y de soldadura.

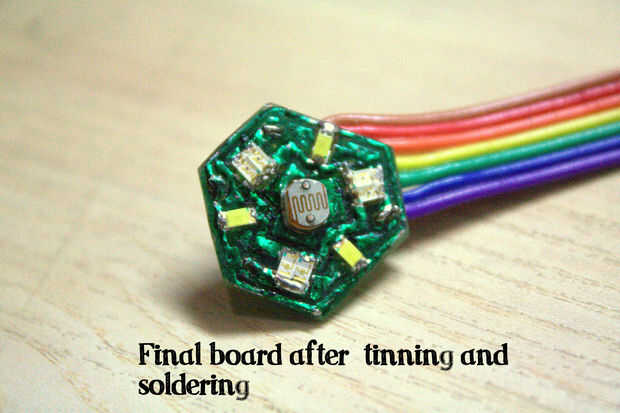

Empezar a soldar los LEDs primero (recuerda que el anillo interior es de tierra y el punto "azul" en el LED representa el terminal de tierra).

Luego soldar los transistores BC847 SOT-23-3. Soldar el resistor de 10K y luego de la soldadura de la LDR.

Asegúrese de que la LDR es firme y la tapa con un calor de 4mm tubo del encogimiento.

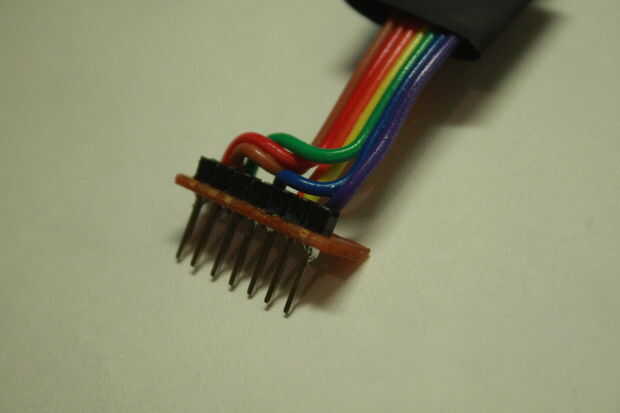

Ahora soldar el cable de cinta (en cualquier orden). El otro extremo del cable de cinta tiene que estar en una secuencia adecuada

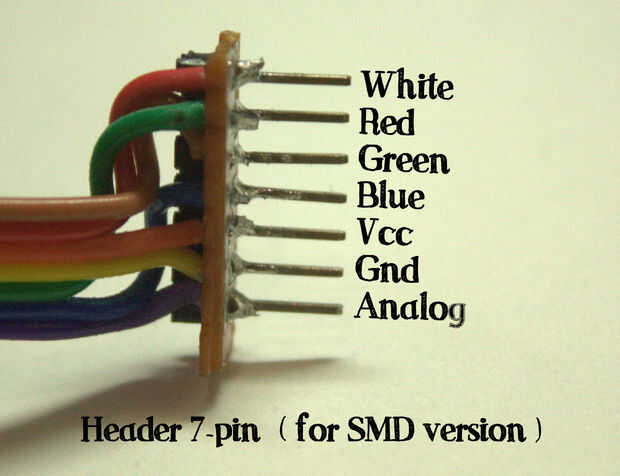

Blanco - rojo - verde - azul - Vcc - Gnd - analógico

Para que se vea como "PCB profesional" pintarla verde / rojo con un marcador permanente.

El sensor está listo para probar!
