Paso 5: Pruebas y graficar los resultados
Cuando haya terminado de hacer tus sensores, enchúfelos en la placa de pan y puede conectarlo a su Arduino.
Arduino | Sensor de
PIN 9---R
PIN 10---G
PIN 11---B
---Gnd GND
---Vcc VCC
A0---analógico
Coloque un objeto blanco delante del sensor y ejecutar el código dado en arduino:
Y ejecutar este código en el proceso:

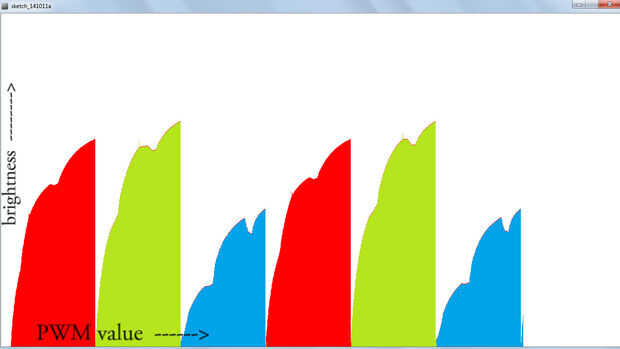

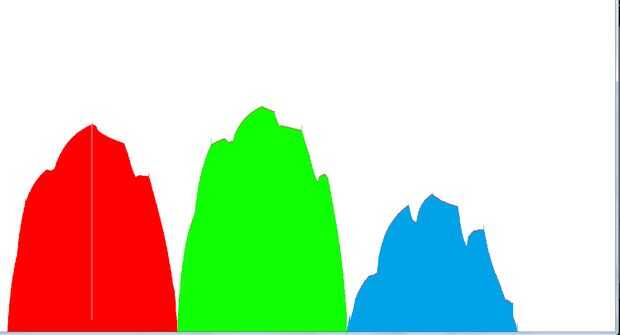

Pruebe a cambiar los códigos y valores de retardo, cambian las gráficas
Más demora da gráficos más precisos

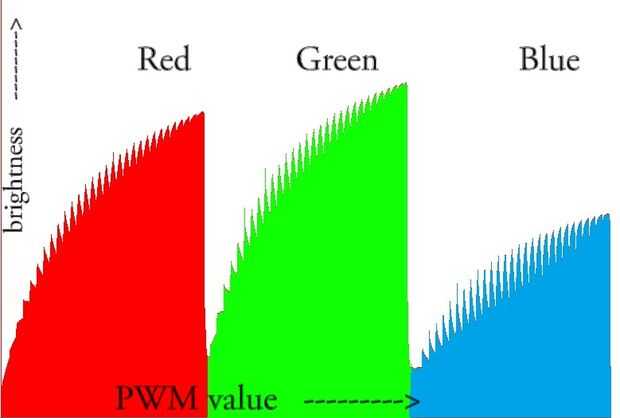

El gráfico indica claramente que la variación de brillo w.r.t los valores PWM no es mismo para R, G, B leds y por lo tanto necesitan calibración.
