Paso 2: Diseñar el producto usando CAD

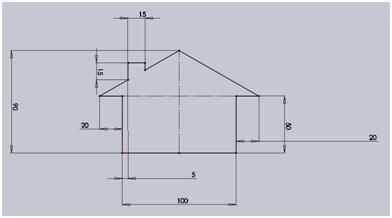

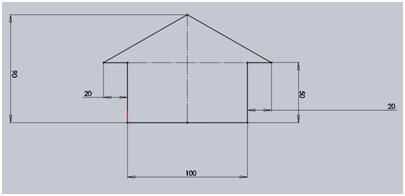

He adjuntado algunas de las imágenes del modelo CAD tomando forma paso a paso. Una de las cosas más importantes es asegurarse de que todos sus bocetos en el modelo de CAD están completamente definidos (tienen dimensiones y restricciones). Esto le proporcionará un modelo más robusto de la CAD.

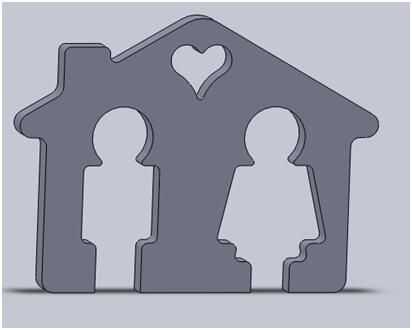

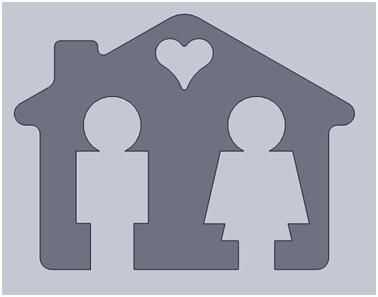

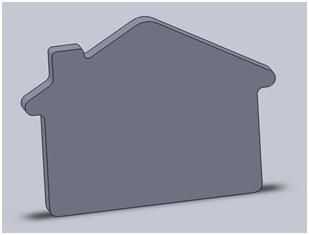

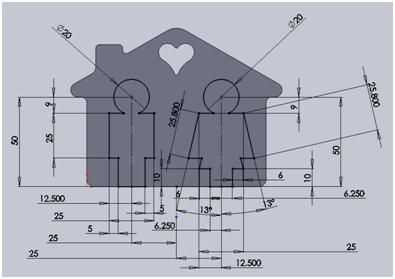

En primer lugar he creado la placa frontal. Esto es porque es la más complicada y la mayor parte de la geometría para las otras partes puede copiarse desde el este.

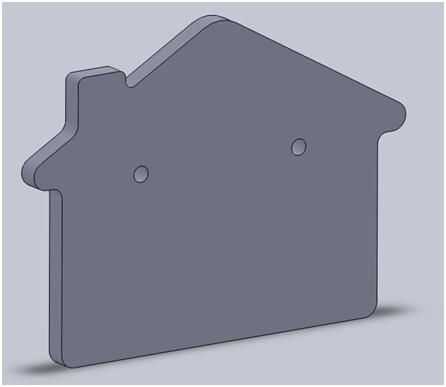

El contorno de la placa frontal se construye la placa trasera. Entonces tiene dos agujeros de paso 5mm en el centro de ambas cabezas para dar cabida a los tornillos.

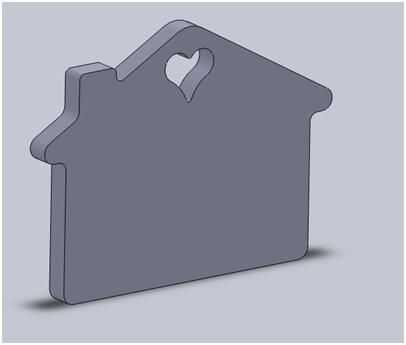

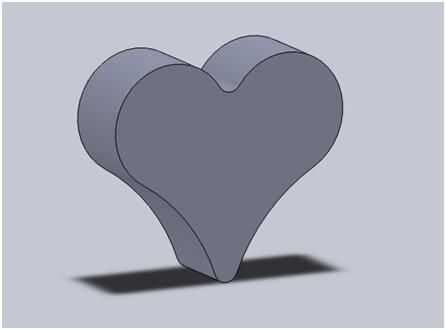

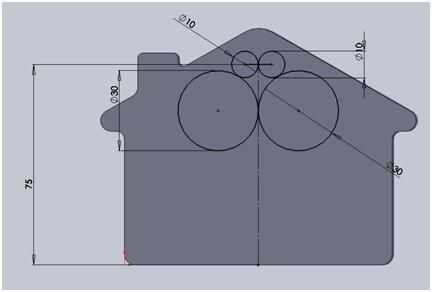

El corazón también se copia desde el perfil de corazón en el perfil delantero.
Tanto la figura masculina y femenina se copia desde el cut-out en el perfil delantero.

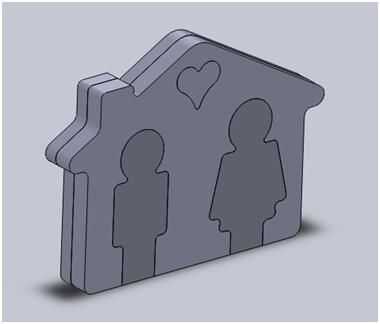

Todas las dimensiones de las piezas de crean una Asamblea de "cara a cara", es decir allí no es ninguna tolerancia para la Asamblea. Esto es porque el diámetro del láser es 0,25 mm y eso es suficiente en ambas partes para proporcionar un ajuste preciso pero no caben. Perfecto para ser capaz de eliminar a la gente pero también lo suficientemente ajustada para mantener en su lugar cuando en la pared.
