Suave-mirando la máquina cerebro (7 / 8 paso)

Paso 7: Llevarla todos juntos

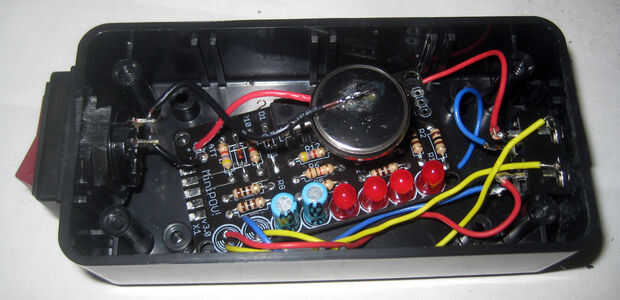

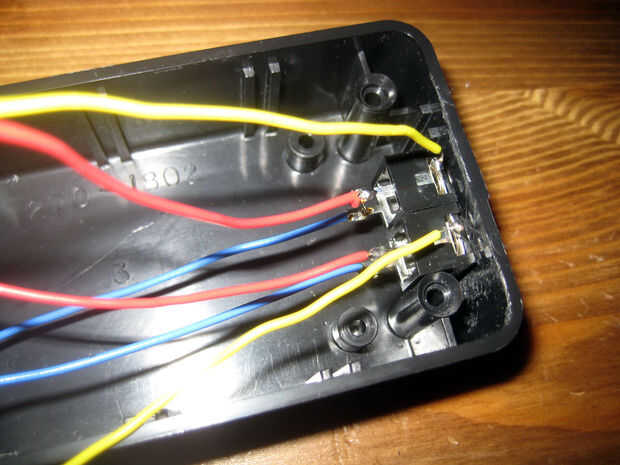

Ahora solo tienes que conectar todo junto y tendrás tu propia máquina de cerebro Suave-mirando.  Primer paso es soldar los cables a las tomas de estéreo e interruptor de poder en el caso.  Asegúrese de averiguar es que terminales en el estéreo y que son los canales calientes.

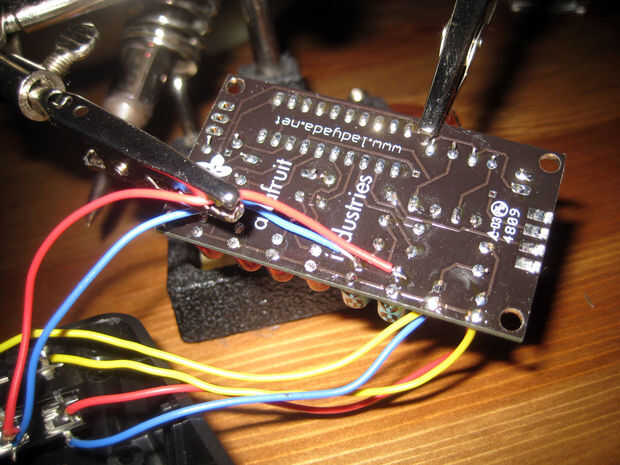

La soldadura de los dos canales para uno de los conectores de los electrodos ánodo para LEDs 1 y 2 (este conector será para sus gafas) y los dos canales para la otra toma a las almohadillas de ánodo de LED 3 y 4.  Tendrán que compartir estos cojines con sus condensadores de 1μF.  Este conector será para los auriculares.  La soldadura de los cables de tierra de ambos conectores de los electrodos de cátodo para LEDs 1 y 2; todos los LEDs en la parte de MiniPOV un terreno común por lo que no importa donde van.

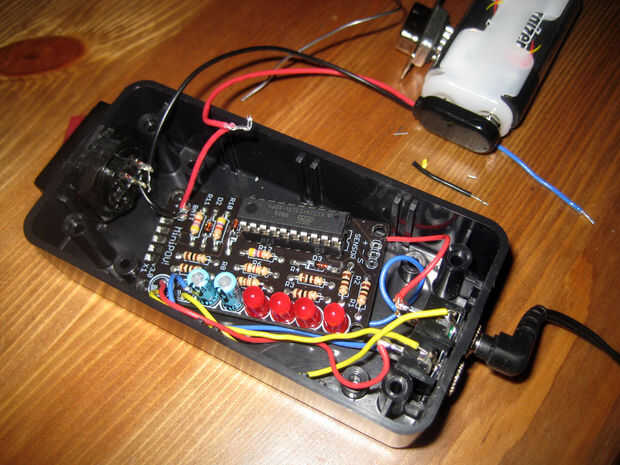

La soldadura de uno de los cables desde el interruptor de encendido en uno de los pads de la batería en el PCB y el otro para el lado correcto de la pila de botón.  Soldar un cable desde el otro lado de la batería directamente al otro botón en el PCB.  Nota: Soldar directamente sobre la batería hace que sea muy caliente así que cuidado de no quemarse los dedos.  También puede también dañar la batería, así que puede usar cinta adhesiva o un sostenedor de batería legítimo para esto.

Eso es todo!  Cerrar el caso y listo!
