Submarino! R.O.V submarino (3 / 5 paso)

Paso 3: Construcción: construcción de la caja de Control

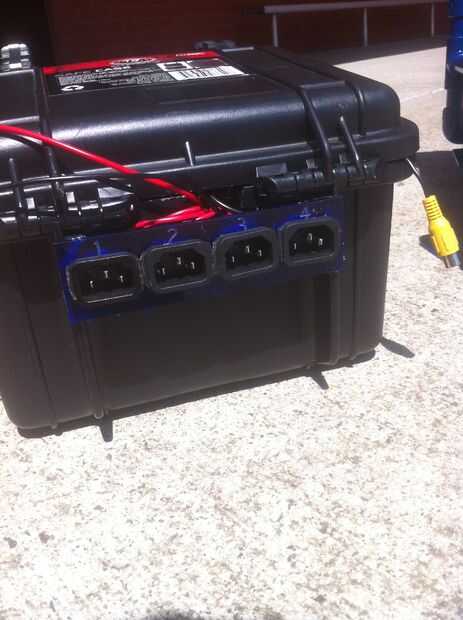

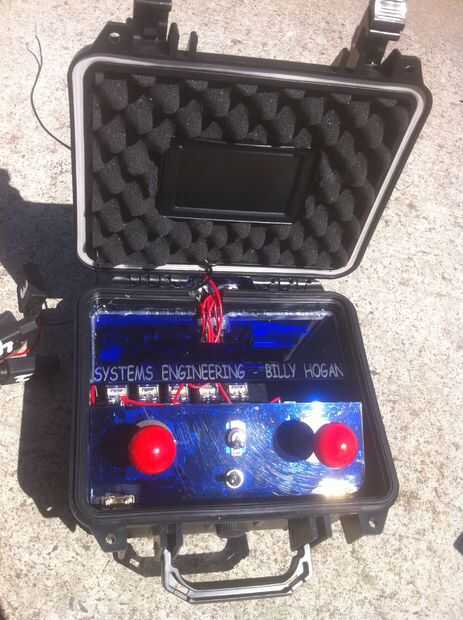

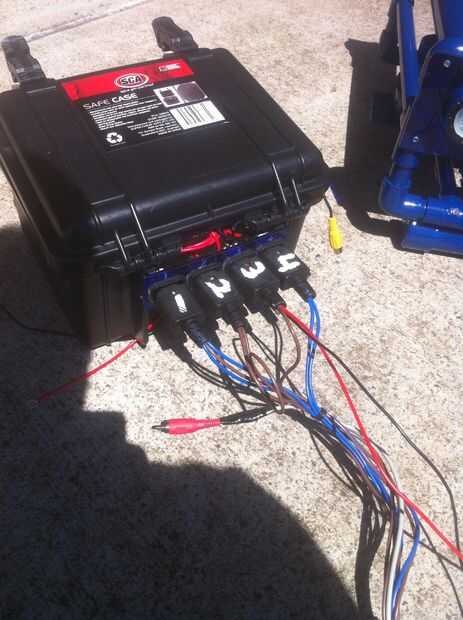

La caja de control tiene muchos componentes en él, relés, palancas de mando, LCD pantalla, interruptores, plexiglás, bisagras, Din rail, alambre, titulares de relé, bloques de terminales y conectores de 3 pines de 12v. en primer lugar, he comprado un duro plástico "seguro" de auto super barato de 20$ a continuación montara los palillos de alegría como se ve en la foto (los de ebay comprar para $5 cada uno) en el panel de metacrilato en el que se sientan en, desde aquí luego pegado en y conectado a los titulares de relé precisamente siguiendo el diagrama de cableado! después de que este había montado en el riel din en la parte interior de la caja y luego hacer clic en los titulares de relé en esto. para la propulsión de la nave, sentina de motores se utilizan como son resistente al agua y adecuado para la tarea, los cables de salida que se unen los motores para el relé de los titulares se suman a tomas de 12v, esto significa que la caja de control puede desconectar totalmente de la nave y, estas tomas de 12V se encuentran fuera de la caja de control como se ve en la foto. el interruptor superior en el panel de plexiglás es un interruptor de refuerzo que se convierte 3 relés a la vez alimenta a los 3 motores direccionales en la embarcación, cuando este interruptor está apagado la mitad adelante achique motor se enciende por sí mismo y luego los dos motores exteriores se pueden utilizar para girar la nave, pero con el aumentador de presión interruptor da el arte un "modo rápido" que convierte los 2 encender los motores y el 1 adelante motor en. El segundo interruptor, visto como está el conmutador inferior para encender las luces y la cámara, conectado directamente a las luces y los pernos de la cámara en las tomas de 12v esta simplemente conmutación positivo (+) encendido y apagado por ello encender las luces y la cámara de encendido o apagado al mismo tiempo. el siguiente paso es montar la pantalla LCD, esta pantalla fue comprada de ebay con una pequeña cámara que se venden como un coche revertir kit de cámara de 30$, siga el diagrama de cableado suministrado por el eBay vendedor uso simple electrónico conocimiento y conectar la pantalla a las luces y la cámara de encendido/apagado conector 12v. Los joysticks son bastante altura (75mm) la tapa no apagará si soluciona ese panel de metacrilato en una posición permanente, esto es donde las bisagras entran en juego, abisagrar el panel de control de metacrilato le permitirá inclinar los controles para arriba cuando usted las está utilizando y luego incline hacia abajo para que la tapa se puede cerrar. A continuación tendrá que funcionan con longitudes de 8-30m de cable aislado solo de 2mm y cable de datos de 1 solo núcleo para la cámara, como el arte no es inalámbrico estos cables transferir el poder de los controles a la nave. tener la nave con cable da dos beneficios 1. es más barato que establecer algún sistema de sonar del tipo de inalámbrica y 2. Si la nave se atasque puede tire de atado con alambre y liberarlo. (las fotos aparecen el alambre enrollado en el carrete de manguera, una manguera de carrete puede ser utilizado como es más fácil de papel los cables perfectamente!)
