Subwoofer de ordenador sistema retrofit en Jeep y actualización de audio (2 / 9 paso)

Paso 2: Agregar la entrada aux de la unidad principal Alpine

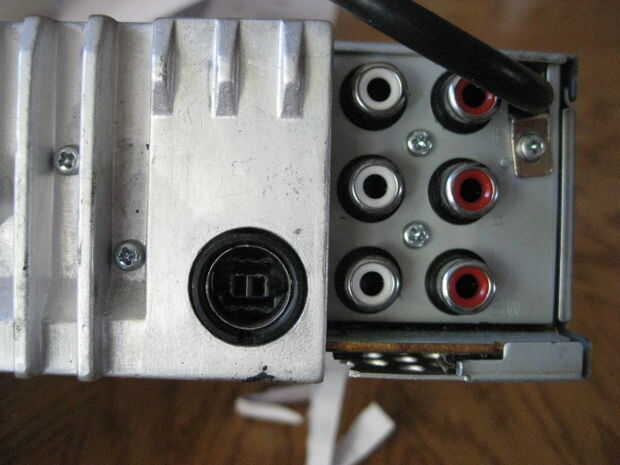

Algo como la otra radio pero no realmente, esta radio no tiene una entrada útil a menos que usted vaya en línea y compra un enchufe costoso para él. Estaba a punto de hacerlo así que decidí hacer mi propio y soldadura en el underneather de la Junta del tapón.

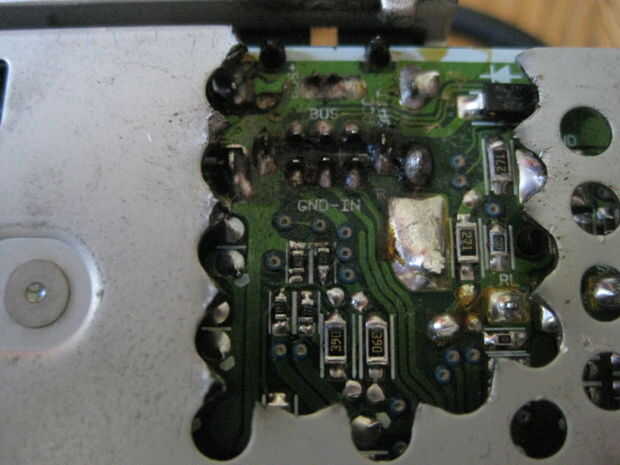

Para llegar a los pernos en la Junta necesitaba quitar la carcasa, pero lamentablemente el panel inferior que necesitaba quitar podría sólo ser sacado si desmontar toda la unidad y sacar el tablero para llegar a las clavijas. Yo no iba a hacer eso; toma un par de tijeras y cortar el metal alrededor de los pernos para obtener acceso a ellos.

Paso dos consiste en averiguar qué pines son las entradas de audio y que son fuente de alimentación a la unidad de aux. (esta entrada es para un cambiador de cd o XM) Conectado una fuente de alimentación de 12 voltios 10 amp regulado para la radio y un par de altavoces. Luego tomó un voltímetro y medir los pines mientras que la radio estaba en figura esto y prácticamente cada pin tenidos 13,3 voltios excepto dos. La Junta tuvo una L y R en un pin, pero éstos tenían tensión demasiado.

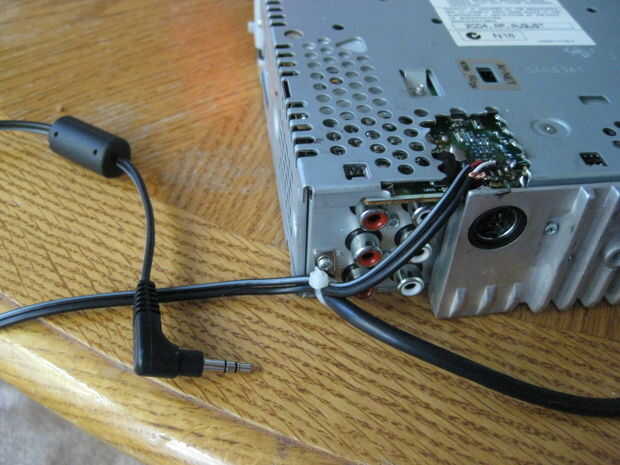

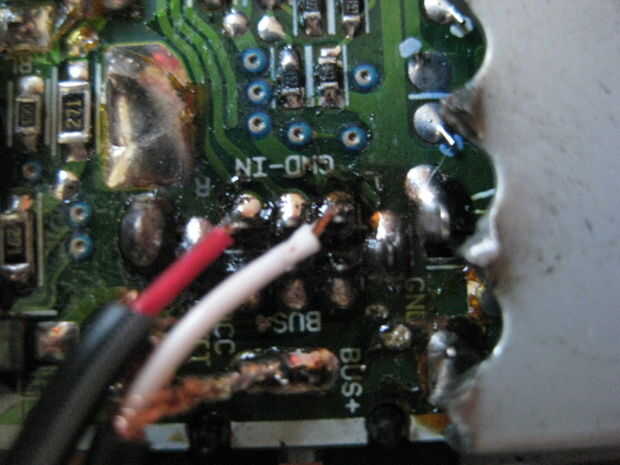

Usé un reproductor portátil de cd y un conector de auriculares de chatarra para probar las dos entradas que he encontrado. Puse el cable de entrada común desde el reproductor de cd portátil al chasis y tocaron los otros dos cables a los pins y música se oyó perfectamente desde la fuente de audio. Así que ahora que sé qué pines son las entradas simplemente soldado en y soldar el cable común en un negativo del perno en el tablero y funciona perfectamente. para mantenerlo en su lugar que yo zip ató el cable con el cable de la antena. Este método era libre de hacer frente a comprar un enchufe para y más diversión.
